螺杆式快速压紧夹持工装结构设计

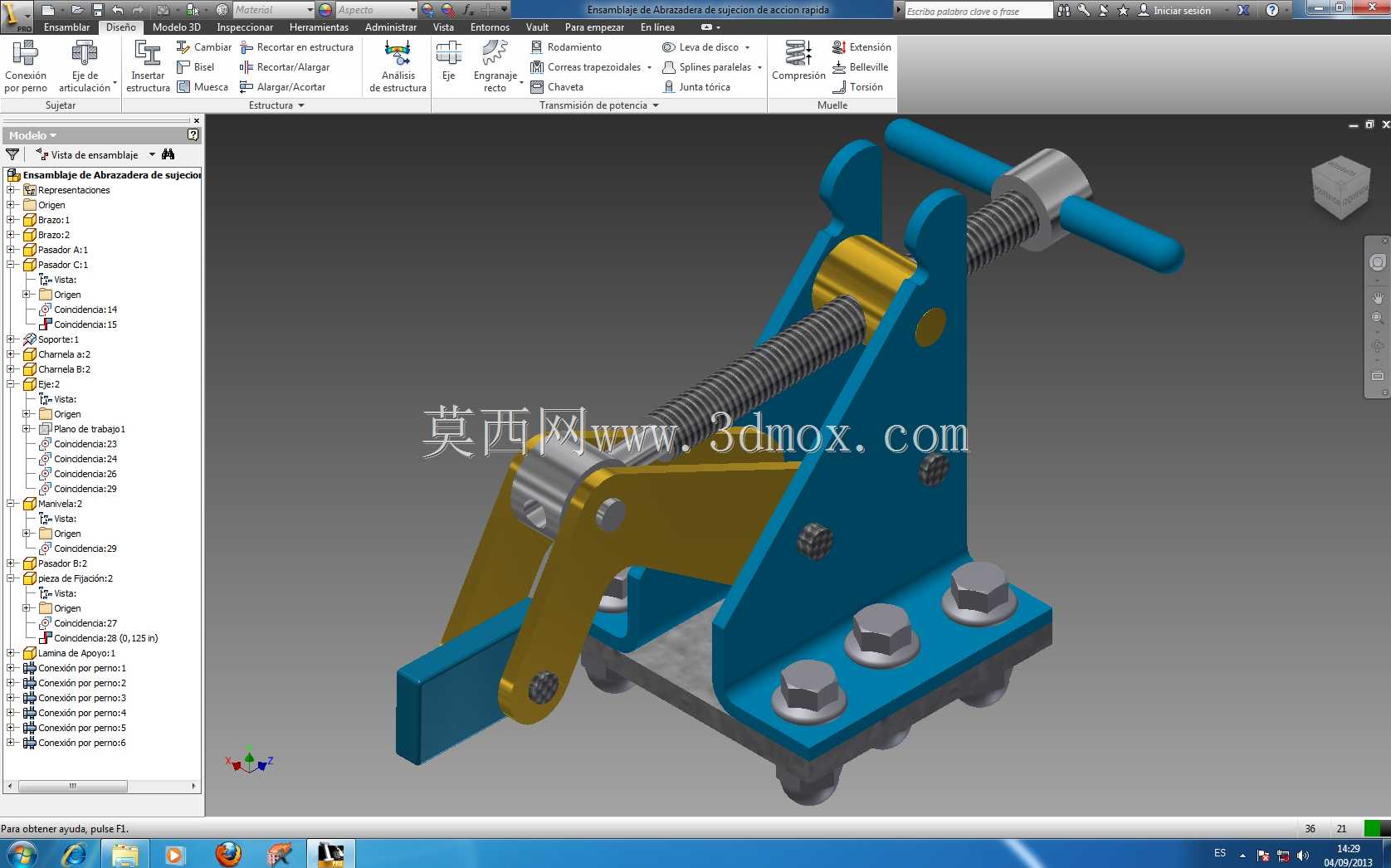

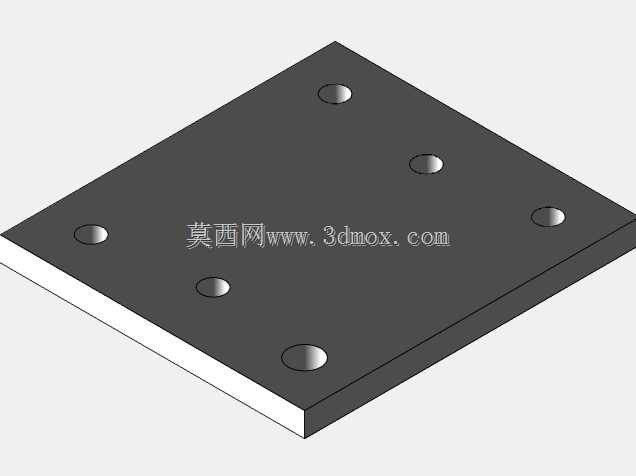

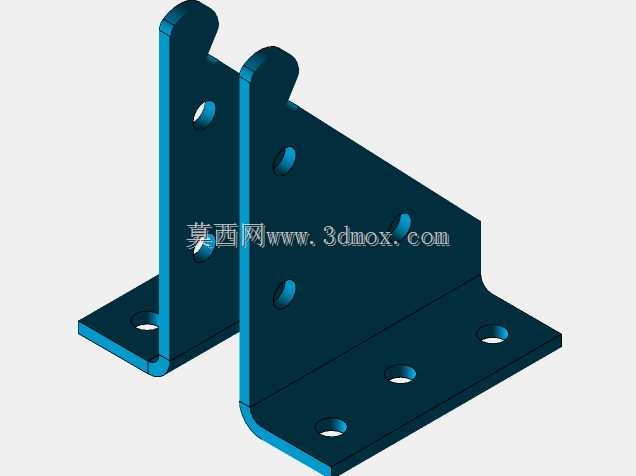

　　这款螺杆驱动的快速压紧夹持结构，在小件机加工、工装定位、工位辅助装夹场景中适配性极强，日常车间里做小型零件铣削定位、焊接工位工件固定、装配工序的部件压紧都能用到，相比普通平口钳，它的开合行程更大，压头的避让空间更充足，取放大尺寸异形工件时不用完全旋出螺杆，能有效减少装夹辅助时间。从结构设计逻辑来看，整套机构采用三角支撑的立式基座作为承载主体，基座底部预留四个螺栓安装孔，可直接固定在工作台面或者专用工装板上，安装孔位采用对称排布设计，安装时不需要额外做定位找正，只要对齐台面T型槽或者预设孔位就能完成固定，基座本身的厚度做了加强处理，承受大夹紧力时不会出现基座变形翘曲的问题。核心的夹紧传动采用梯形螺杆副，相比普通三角螺纹，

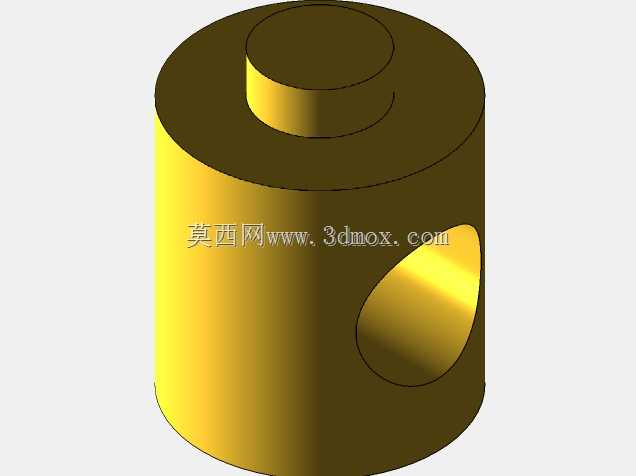

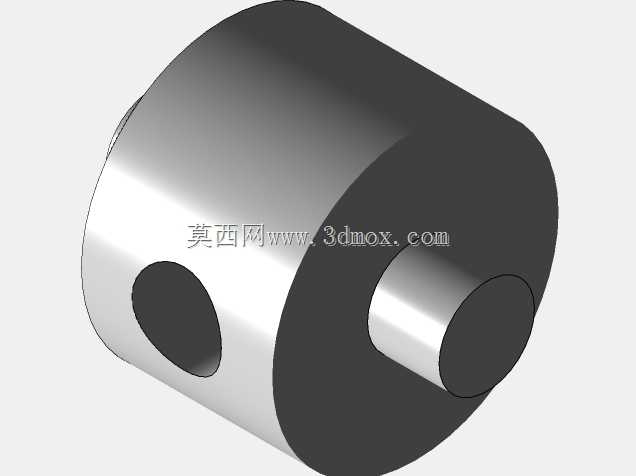

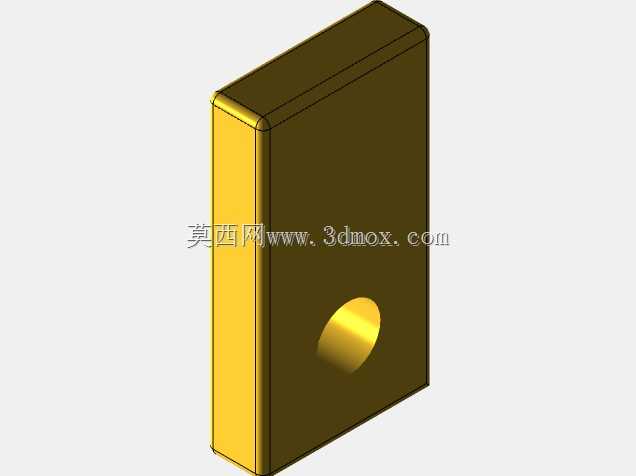

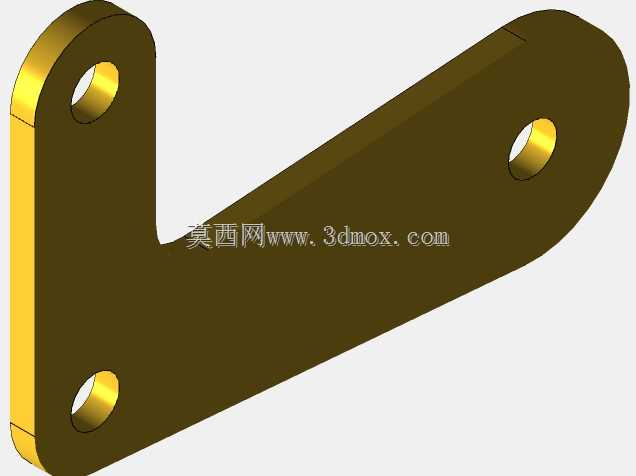

　　梯形螺纹的传动效率更适中，自锁性能可靠，夹紧后不会因为加工过程中的振动出现松脱，螺杆末端配了横向手摇柄，操作人员不需要额外借助扳手，徒手就能完成夹紧与松开动作，手摇柄的长度经过力矩匹配，单手施加20N左右的力就能输出足够的夹紧力，适配大部分有色金属、薄壁塑料件的装夹需求，不会因为夹紧力过大造成工件变形。压紧臂采用铰接式连杆结构，和螺杆的滑动座做联动，螺杆前进时会带动压紧臂绕基座上的铰接点下压，压头位置做了平面压块设计，接触工件的面做了防滑网纹处理，既可以增大接触摩擦力防止工件滑移，又能避免压痕过深破坏工件表面。整套机构的运动部件都做了间隙适配，铰接位置预留了润滑脂存储槽，长期频繁使用也不会出现卡滞问题，压臂的开合角度可以达到45度，

　　松开状态下压头抬升高度足够，取放带凸起结构的异形工件时不会发生干涉。从安装边界来看，基座整体占地尺寸适配常规小型工作台的安装空间，不需要对现有工位做大规模改造就能直接加装，所有外露的紧固件都采用内六角圆柱头螺钉，日常维护拆装时只用标准内六角扳手就能完成，不需要配备特殊工具。在实际选型适配时，可以根据工位的夹紧力需求更换不同直径的传动螺杆，也可以根据工件的压紧面形状更换对应形状的压头，不需要改动基座主体结构就能适配不同的装夹需求，对于多品种小批量的加工工位来说，这种模块化的设计能大幅降低工装改造成本。
