双工位V型夹紧工装夹具结构设计

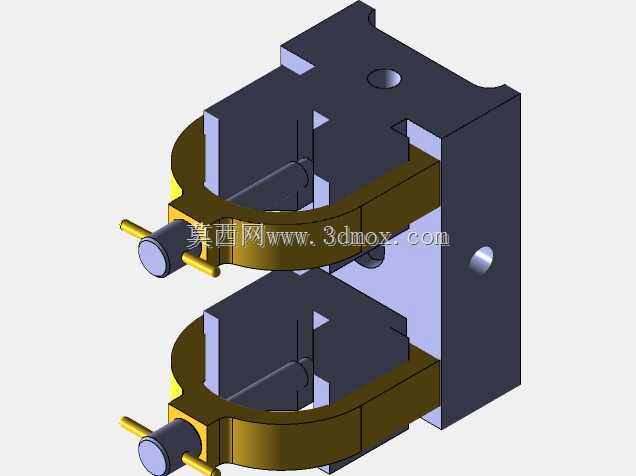

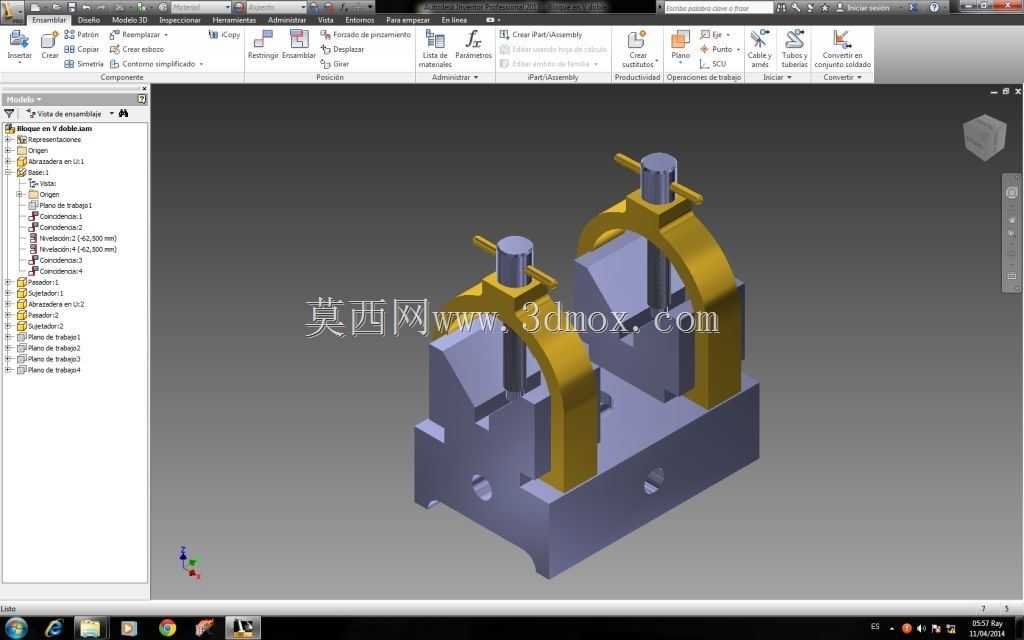

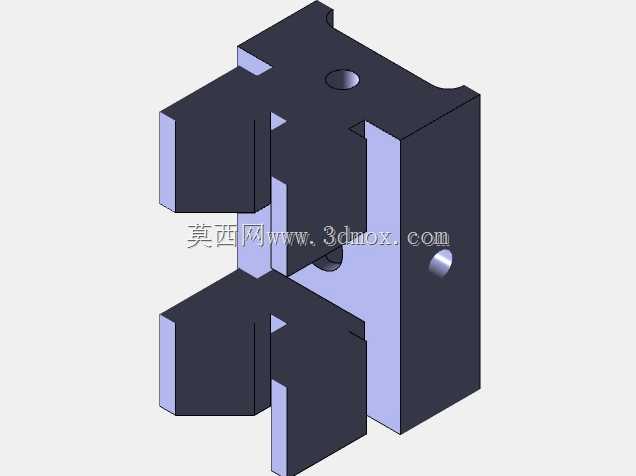

　　这款双工位V型夹紧结构，主要面向轴类、套类回转体零件的装夹定位场景，常见于普通铣床、钻床、磨床的工序加工环节，也可适配小型检测工位的工件固定需求，解决单工位夹具装夹效率低、同批次零件定位基准偏移的问题。从结构布局来看，底座采用整体式铸铁结构设计，底部预留两个对称的安装沉孔，可直接通过T型螺栓固定在机床工作台T型槽内，安装边界适配多数中小型机床的工作台面尺寸，底座底面做0.02mm平面度要求的精加工处理，保证装夹后整体的刚性与定位稳定性。两个V型定位块对称布置在底座上，V型开口角度采用90°标准设计，可适配一定直径范围内的圆柱类工件，V型支撑面做淬火处理提升耐磨性能，避免长期装夹造成的基准面磨损导致定位误差。

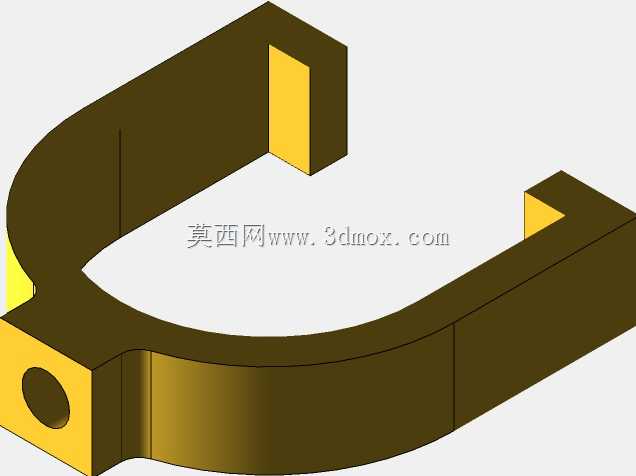

　　上方的拱形夹紧臂搭配顶部的螺旋压紧机构，压紧螺杆端部做圆弧压头设计，压紧时可自动适配工件外圆曲面，避免硬接触造成的工件表面压伤，同时螺杆行程预留足够调节空间，可兼容不同直径规格的工件装夹，无需更换定位块即可覆盖常见的小型轴类零件装夹需求。设计过程中优先考虑装夹操作的便捷性，两个工位独立操作互不干扰，操作人员可在一个工位加工的同时完成另一个工位的工件装卸，大幅缩短工序辅助时间，提升单机加工效率。夹紧臂与底座之间采用定位销加螺栓的连接方式，长期使用出现磨损后可快速拆卸更换易损件，降低维护成本。整体结构无复杂传动部件，所有零件均采用常规机加工工艺即可生产，加工难度低，制造成本可控，适合小型机加工车间自制或批量配套使用。结构受力方面，

　　夹紧力通过拱形臂直接传递到底座主体，避免额外的力矩造成夹具变形，螺旋压紧机构具备自锁特性，加工过程中受切削力振动也不会出现松脱问题，保证加工过程的装夹可靠性。V型定位的对中特性可自动保证工件轴线的位置精度，无需每次装夹都进行找正操作，对操作人员的技能要求更低，同批次零件的装夹一致性更好，可有效降低工序加工的废品率。
