棘轮式紧绳挂钩拉紧器结构设计

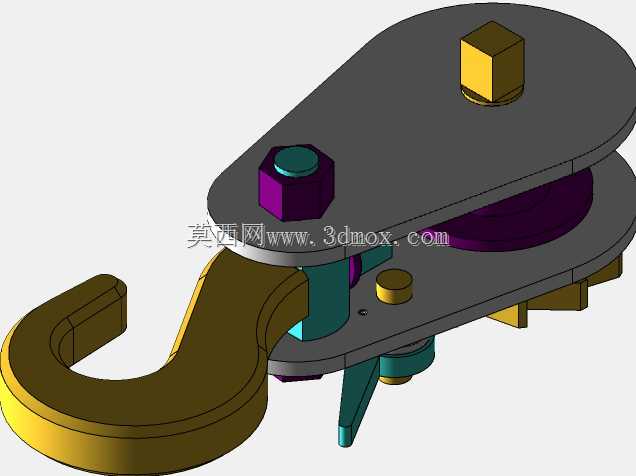

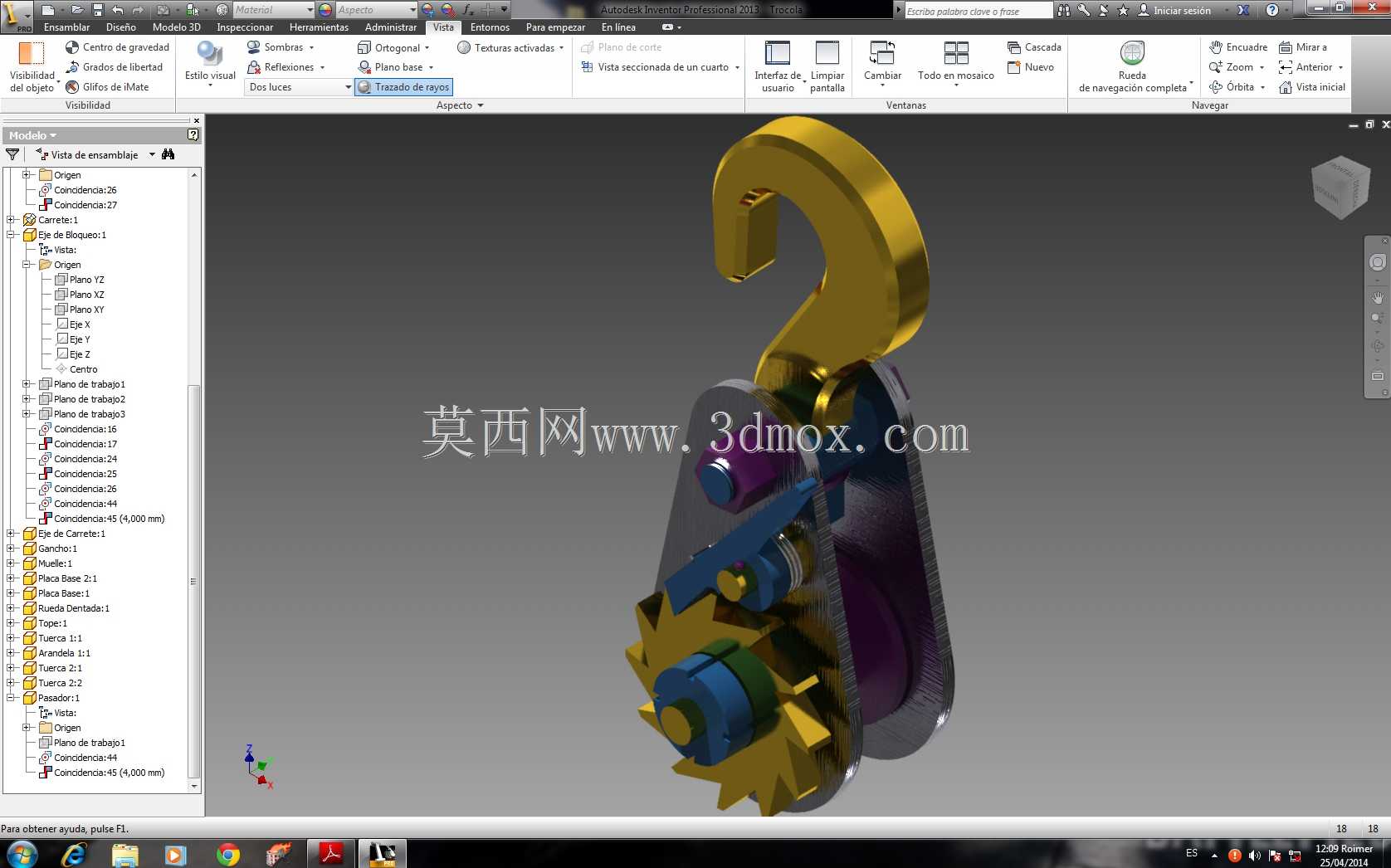

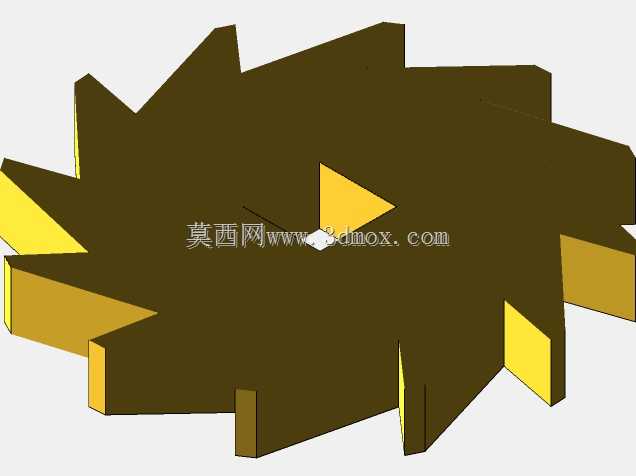

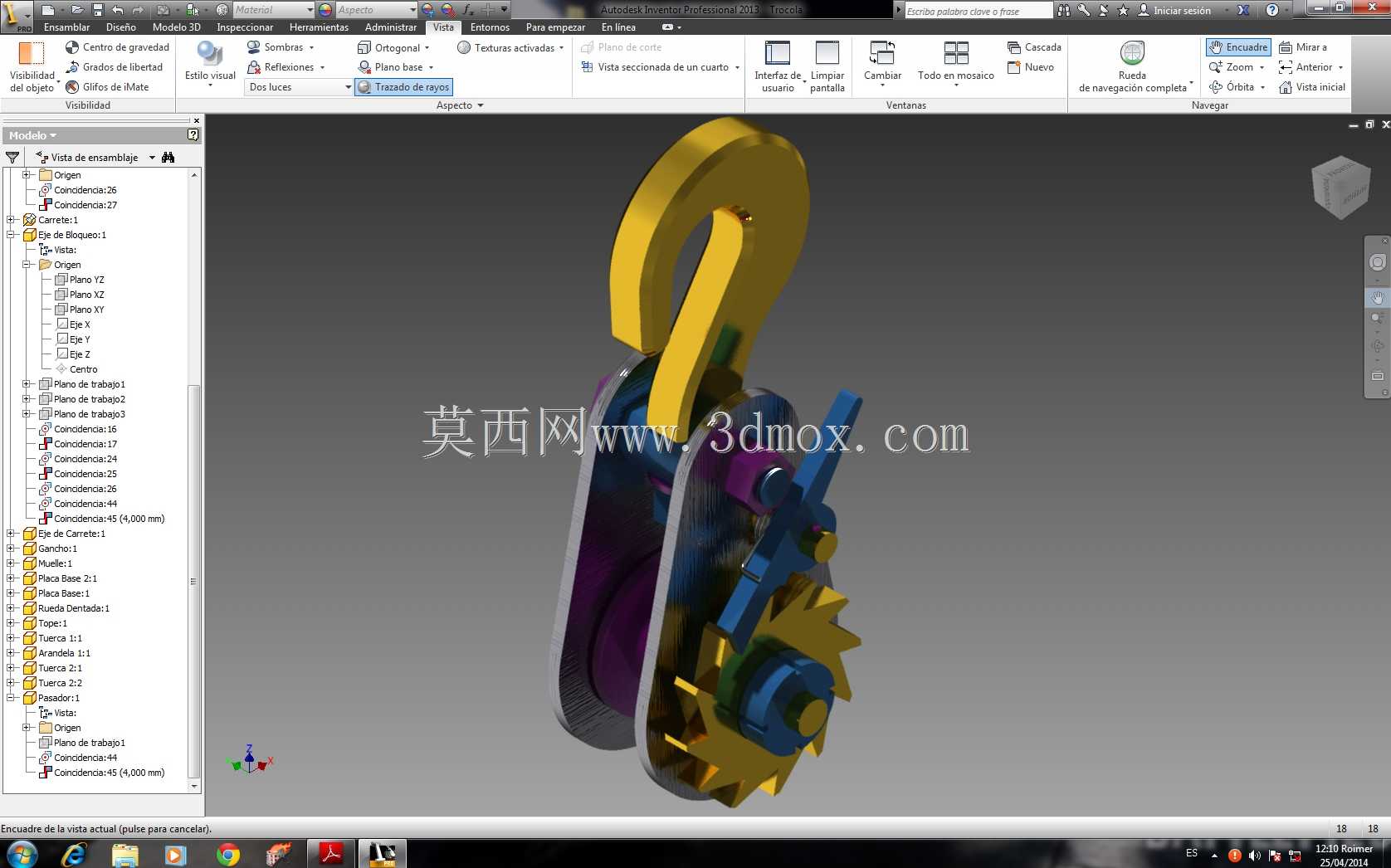

　　这款棘轮式拉紧挂钩主要面向货运捆绑、轻型吊装临时固定场景设计，日常在公路货运车辆货物捆扎、车间工位轻型工件临时吊挂、户外作业装备固定等场景中使用，核心作用是通过棘轮单向锁止特性，提供持续张紧力，避免绳索或绑带松脱。从结构设计逻辑来看，上部采用大曲率开放挂钩结构，挂钩截面做了圆弧过渡处理，挂接时可适配直径10-30mm的挂点圆钢、货箱边梁挂耳，挂钩开口处预留了防脱挡片的安装位，可根据使用场景选配防脱构件，避免受外力冲击时挂钩从挂点滑脱。中部的棘轮锁止机构是整个构件的核心，棘爪与棘轮齿面做了15度的啮合倾角，既保证锁止状态下不会因绑带拉力反向回退，又能在释放时通过扳动棘爪拨杆快速解锁，棘轮与下部的绑带卷轴做了同轴一体化设计，

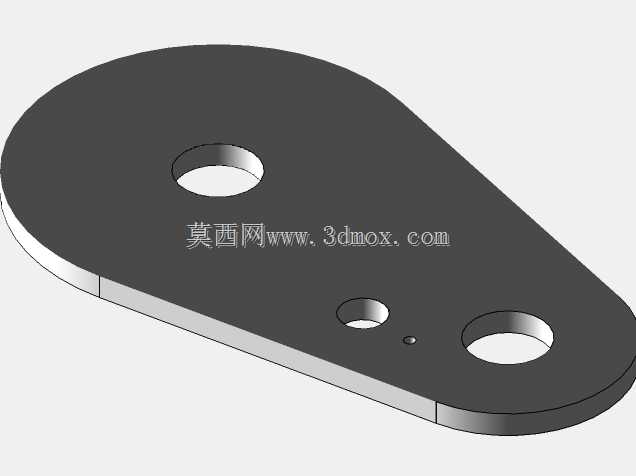

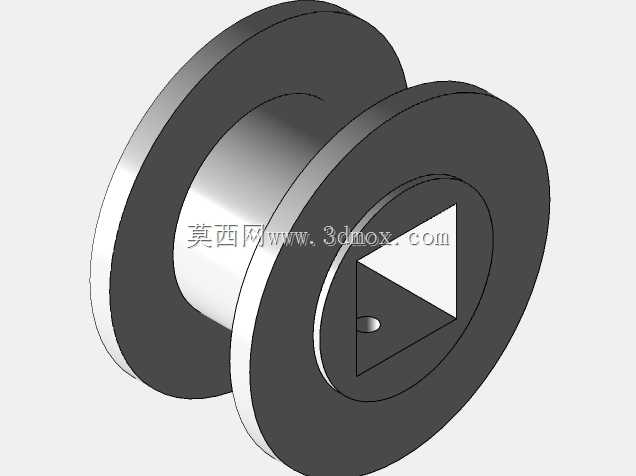

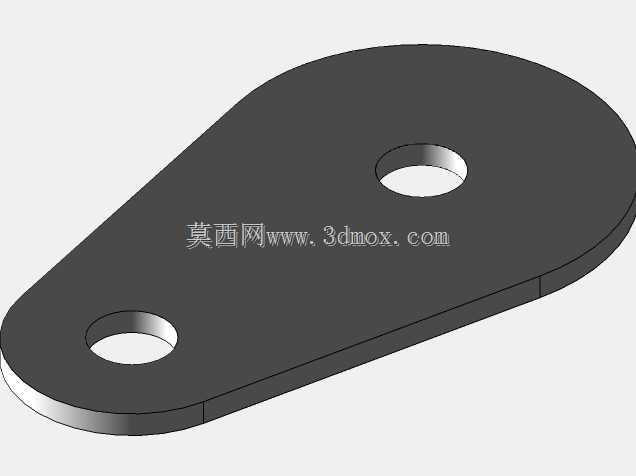

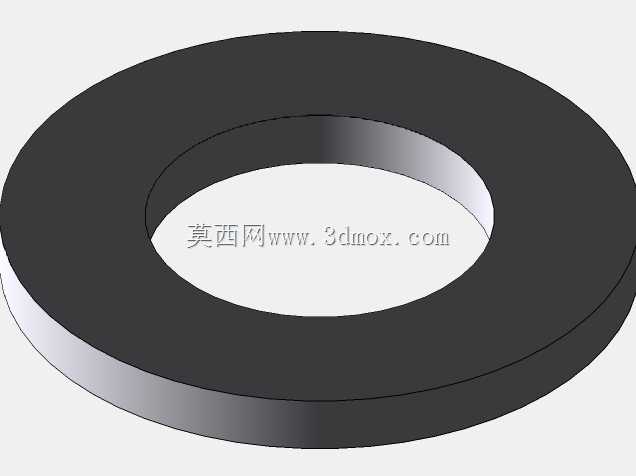

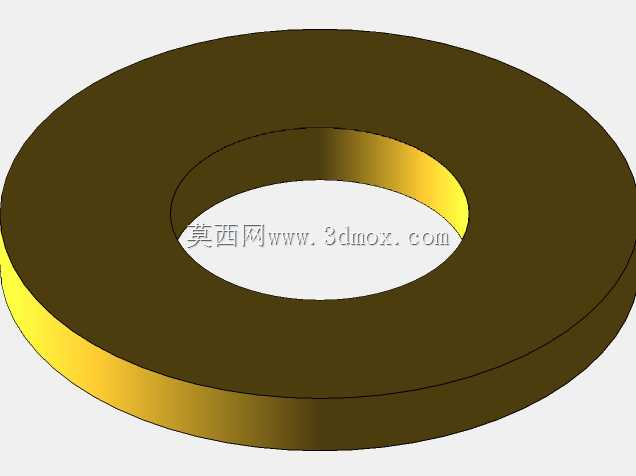

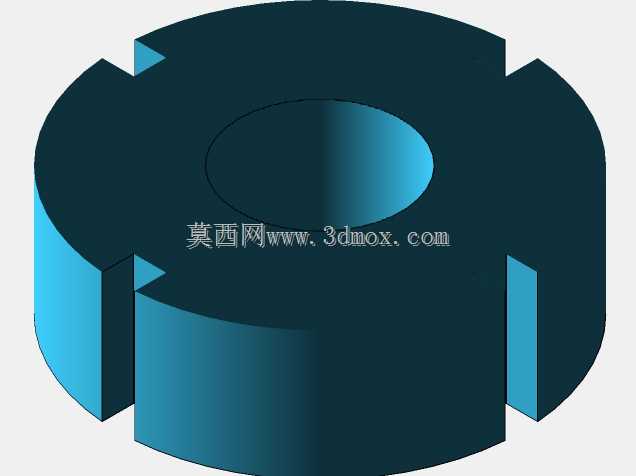

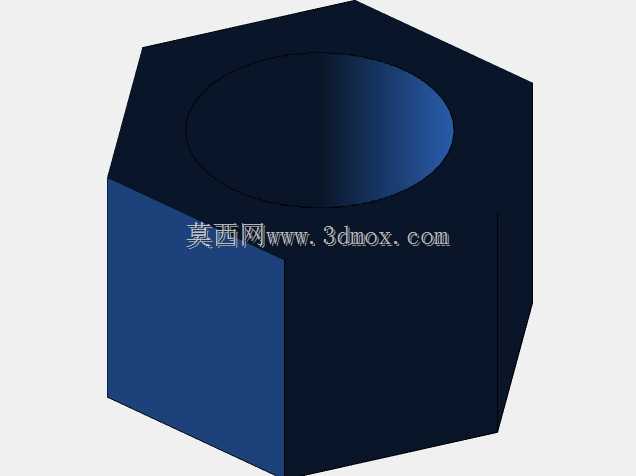

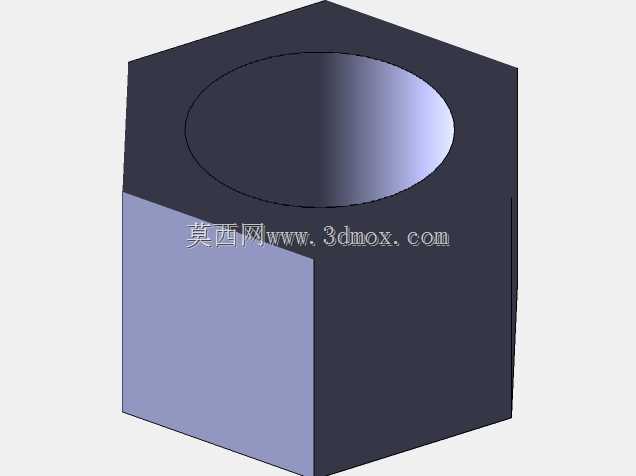

　　卷轴表面开有2mm宽的绑带穿槽，可适配宽度25mm、厚度2mm以内的编织绑带或钢丝绳，卷轴两侧的侧板采用铆接固定，控制侧板与棘轮端面的间隙在0.3-0.5mm，既保证转动顺畅无卡滞，又不会出现轴向窜动影响棘爪啮合精度。设计过程中重点考虑了受力传递路径，挂钩根部与两侧支撑板采用圆弧过渡焊接，避免应力集中在焊缝位置，经受力校核，当张紧力达到额定值时，挂钩根部的最大应力集中在圆弧过渡处，数值远低于常用结构钢的屈服强度，可满足常规工况下的使用强度要求。安装边界方面，整个构件闭合状态下总长度控制在180mm以内，最大宽度65mm，挂钩最大开口尺寸35mm，在货箱边梁、货架挂点等狭窄空间内也可顺利完成挂接操作，不需要额外预留过大的操作空间。

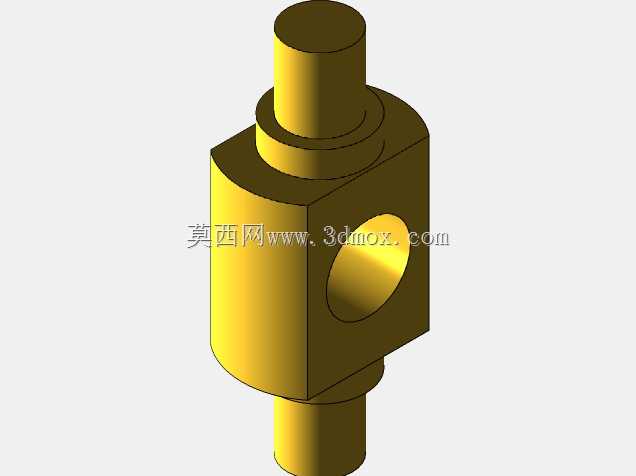

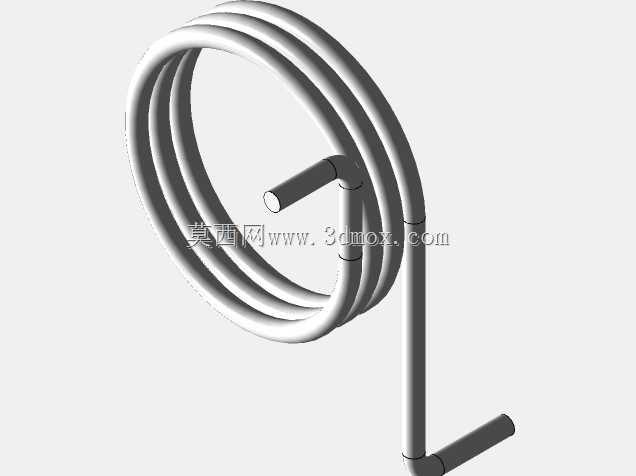

　　使用时只需将挂钩挂入固定挂点，将绑带穿过卷轴穿槽后往复扳动驱动拨杆，即可逐步收紧绑带，需要释放时拨开棘爪锁止件即可反向转动卷轴松开绑带，整个操作过程不需要额外辅助工具，单人即可快速完成张紧与释放操作。结构上所有转动销轴都做了渗碳硬化处理，表面硬度达到HRC45-50，可承受频繁扳动带来的磨损，延长构件的整体使用寿命，棘爪位置内置了复位扭簧，可保证棘爪始终贴合棘轮齿面，不会因振动出现脱开失效的问题。
