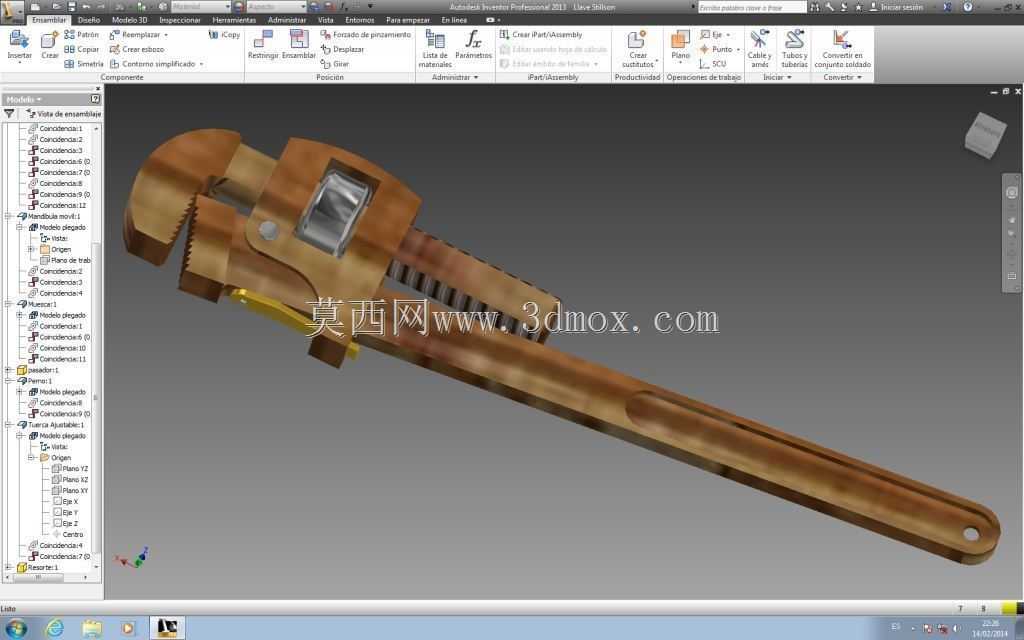

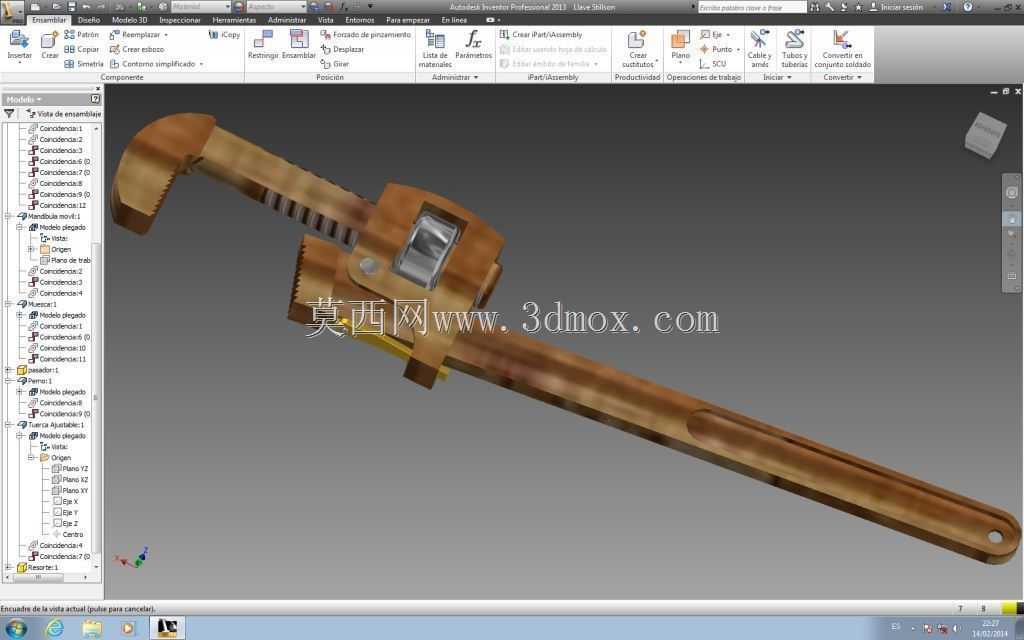

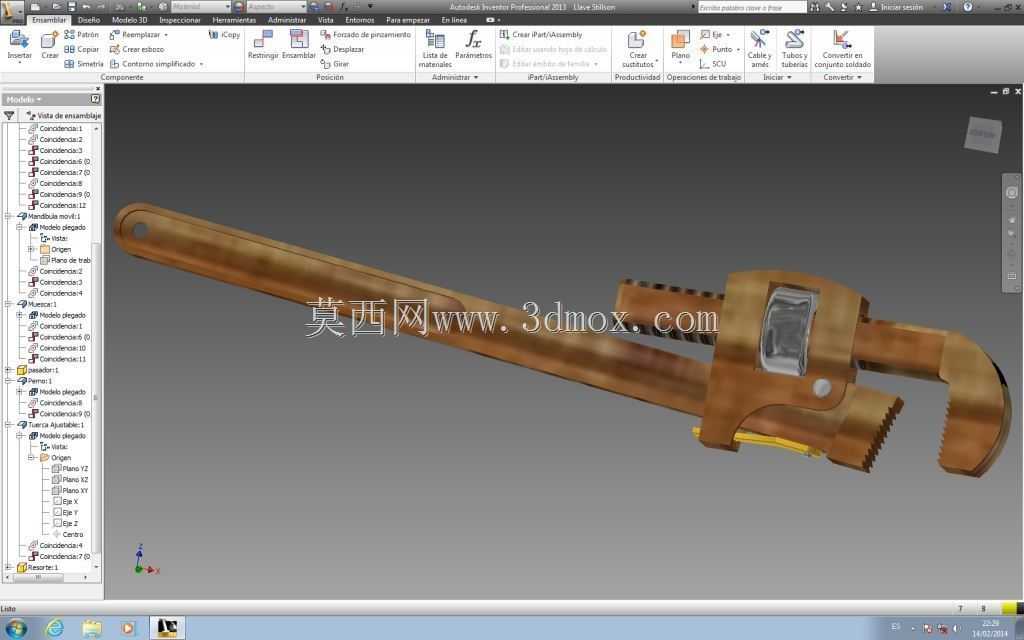

可调式管钳五金工具三维结构设计

　　这款可调式管钳是管道安装、水电维修、油气管路维护场景中高频使用的手动夹持工具，核心功能是通过可调钳口咬合不同管径的金属、塑料管材，提供足够的夹持扭矩完成管材旋接、拆卸、固定作业，相比普通活动扳手，其带齿的钳口咬合面能在圆形管材表面形成更强的静摩擦力，避免施力过程中打滑脱开，适配的管径覆盖日常家装到工业管路维护的常用规格区间。从结构设计逻辑来看，整体采用长柄杠杆结构放大手部输入扭矩，钳体分为固定钳身、活动钳块、调节齿条、锁紧压片几个核心部分，活动钳块与钳身的齿条配合实现开口尺寸的连续调节，调节行程覆盖对应规格的全尺寸管径，无需更换钳头即可适配不同作业需求；钳头咬合面做了倾斜齿形设计，齿尖朝向钳尾方向，当施加扳动扭矩时，

　　咬合力会随扭矩增大同步提升，避免管材受力弹出。外形尺寸上，整体长柄设计符合人体工学施力范围，握持段做了圆弧过渡处理，减少长时间施力的硌手感，钳头部分的开合边界在最大开口状态下不会超出钳身侧面轮廓，收纳时不会与其他工具发生卡挂；钳身尾部的挂孔可配合工具挂钩实现工位悬挂收纳，适配维修车间、工程现场的工具定置管理要求。建模过程中对齿条的啮合间隙做了合理预留，既保证活动钳块滑动调节顺畅，又不会因间隙过大导致夹持时钳口晃动，钳头的齿形角度经过反复校核，保证咬合时齿尖能嵌入管材表面氧化层但不会过度损伤管材本体，兼顾夹持可靠性与管材成品保护需求；整体结构无多余冗余部件，所有活动部件的运动轨迹都做了干涉检查，调节到任意开口尺寸时，活动钳块与钳身、压片之间都不会出现运动卡滞，完全还原实物的操作手感与功能逻辑，可用于五金工具结构教学、维修作业模拟、工具库模型搭建等场景。
