企业标识S形拼接凹凸徽标结构设计

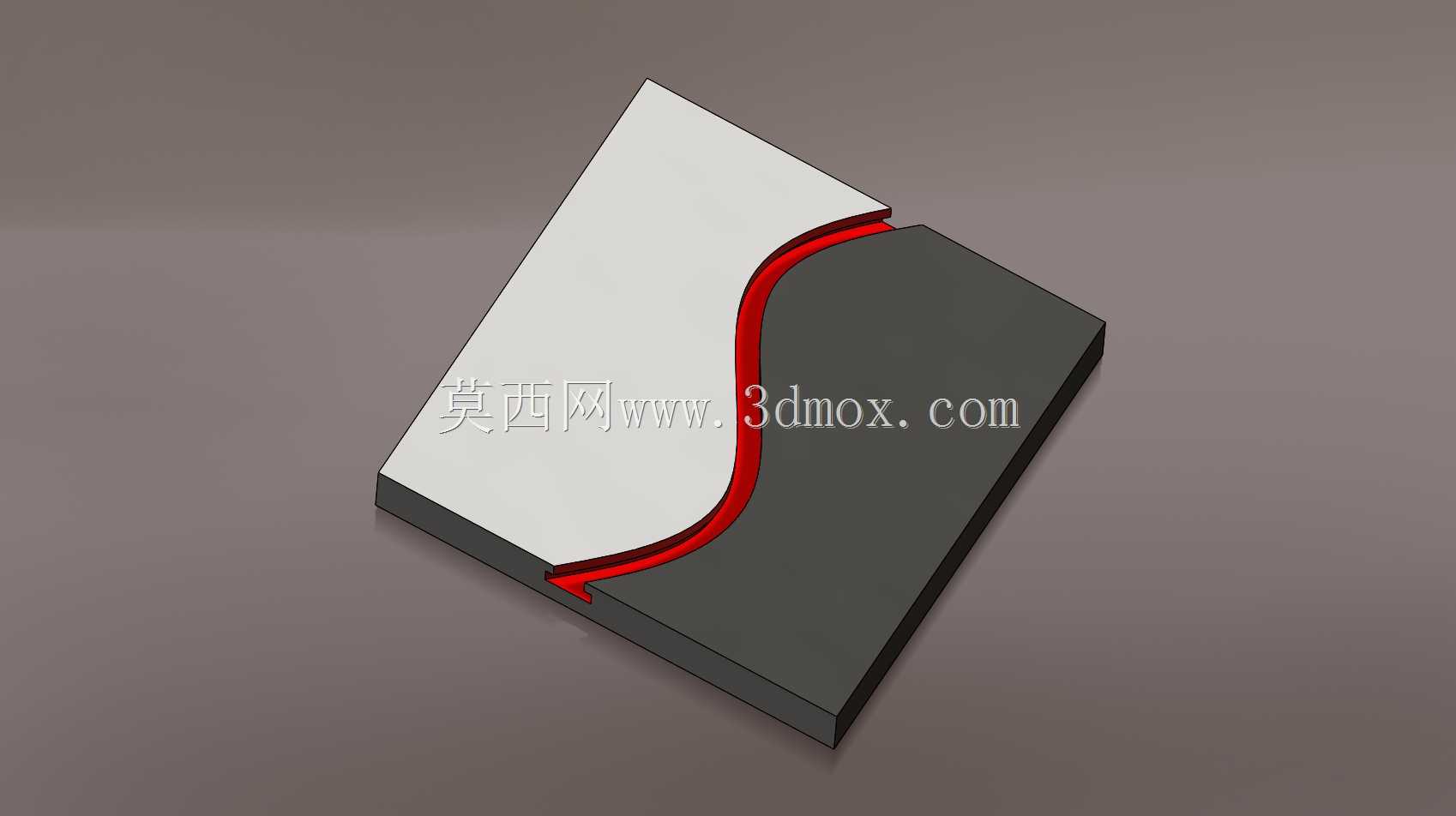

　　这款凹凸拼接式徽标结构，最初是为实体工程类企业的设备外观标识需求开发，日常多应用在工业设备机身铭牌、车间工位标识台、企业展厅展示立牌这类场景，区别于普通印刷类标识，立体嵌合的结构能避免长期使用中标识磨损脱落的问题，在油污、粉尘较多的生产车间环境里，也能长期保持清晰的标识辨识度。从结构设计逻辑来看，整体采用两块等厚矩形基材做错位拼接，拼接面采用连续顺滑的S形曲线做配合边界，其中一块基材沿S形边界做出凸起的嵌合筋，另一块对应位置加工出等截面的嵌合凹槽，装配时沿曲线走向滑入即可完成定位，不需要额外粘接或者紧固件固定，依靠曲面配合的过盈量就能实现牢固连接，后期如果需要更换标识内容，只需要沿拼接方向反向施力就能拆分，不会损伤安装基底。

　　设计过程中特意将S形曲线的曲率做了连续过渡处理，全程没有曲率突变的拐点，不管是采用CNC铣削加工还是板材切割工艺，都能避免加工过程中出现刀具颤振、切口毛边的问题，凸起筋的高度设置为基材厚度的三分之一，既保证嵌合后的连接强度，也不会因为筋位过高导致基材局部强度不足，拼接完成后两块基材的外表面保持完全齐平，没有凸起台阶或者拼接缝隙，后续做表面喷涂、覆膜处理时能获得完整连续的外观面。关于安装边界的考量，整体结构的外轮廓为规整矩形，安装时只需要在基底上加工出对应尺寸的矩形沉槽，将拼接完成的徽标整体嵌入沉槽即可，沉槽深度与徽标整体厚度保持一致，安装后徽标表面与安装基面完全齐平，不会因为突出基面造成积灰、被剐蹭脱落的问题。

　　两块基材可以分别做不同的表面处理，比如一块做哑光阳极氧化、另一块做亮面抛光，通过表面质感的差异强化S形边界的视觉效果，不需要额外印刷图案就能呈现出清晰的企业标识轮廓，在户外使用场景下，也不会因为紫外线照射出现标识褪色的问题。结构的配合公差设置上，嵌合筋与凹槽的单边间隙控制在0.05mm以内，既保证装配时的顺滑度，也能避免拼接后出现松动错位，S形曲线的两端特意做了小圆角收尾，避免装配过程中尖角处出现应力集中导致基材崩边，日常维护时只需要用普通抹布擦拭表面即可，没有清洁死角，适合在各类工业生产、户外展示场景下长期使用。
