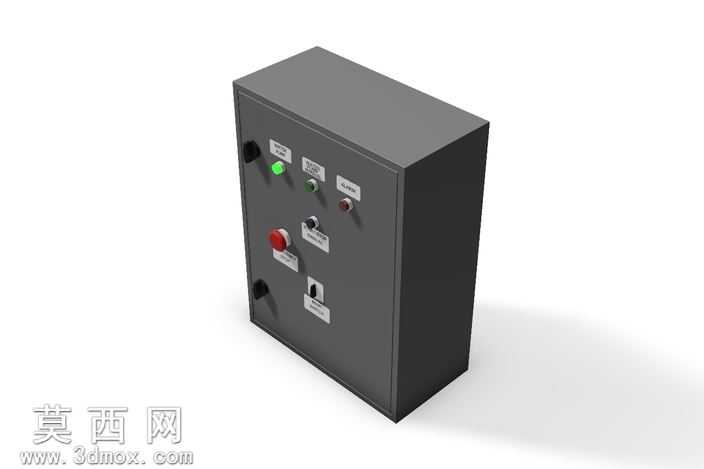

水培机电气控制柜体三维设计

本模型为水培机配套的电气控制面板柜体，采用三维建模软件完成全参数化设计，整体为立式封闭柜式结构，建模过程严格遵循电气控制柜的通用设计规范，还原了实体柜体的完整结构细节。建模阶段先搭建柜体的整体框架，采用厚度均匀的冷轧钢板材质设定，柜体边缘做了折弯工艺处理的结构还原，既保证柜体的结构强度，也还原了实际生产中的钣金加工特征，避免尖锐边角带来的安全隐患。柜体正面的操作面板区域做了精细化建模，按照电气元件的布局规范排布了不同功能的控件：包含带防护帽的急停按钮、绿色运行状态指示灯、红色故障指示灯、功能选择旋钮、钥匙开关以及对应的标识铭牌，每个元件的安装孔位、凸起结构都做了1:1还原，元件与柜体面板的装配间隙控制在合理范围内，符合实际电气装配的公差要求。材质渲染阶段，柜体主体采用哑光深灰色金属漆材质，模拟真实配电柜的喷塑表面质感，操作按钮根据功能区分材质：急停按钮采用醒目的红色哑光塑料材质，状态指示灯采用半透明的彩色材质模拟灯罩透光效果，标识铭牌采用白色PVC材质搭配黑色印刷文字，还原真实设备的视觉辨识度。结构设计上，柜体采用侧面开门的内置结构预留，内部预留了充足的电气元件安装空间，可容纳PLC模块、接线端子排、继电器、电源模块等水培机控制所需的电气组件，柜体侧面预留了进出线的敲落孔结构，方便现场布线施工。设计思路围绕水培设备的使用场景展开，作为水培种植设备的控制核心，该柜体需要兼顾防水防尘性能与操作便捷性，封闭的柜体结构可适配水培环境的高湿度使用场景，正面集中排布的操作控件可让操作人员快速完成设备启停、模式切换、状态查看等操作，无需打开柜门即可完成日常操作，提升使用安全性。模型整体结构完整，各部件装配关系清晰，可直接用于水培设备的电控系统方案展示、结构干涉校验以及生产前的工艺验证，也可作为同类小型电气控制柜设计的参考模板。
