透明笔杆按动式中性书写工具结构建模

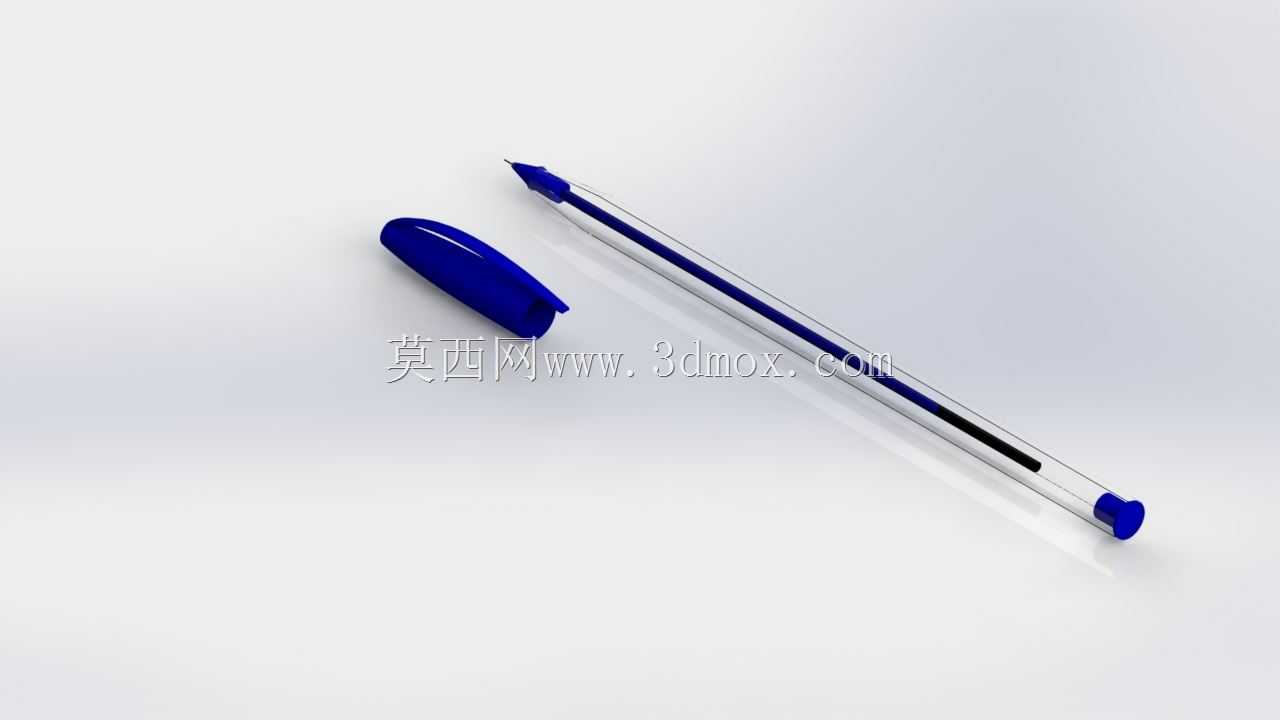

　　日常办公与教学场景中，中性笔是普及率最高的书写耗材，其结构看似简单，实则涉及多部件配合精度、人机握持舒适度、出墨稳定性等多维度工程设计要点。本次建模还原的是经典透明笔杆拔帽式中性笔完整结构，覆盖从笔帽、笔杆到内部笔芯、尾部封堵的全部装配关系，可用于文具结构教学、产品外观迭代验证、文创产品定制改型等场景。

　　从实际使用场景出发，这类中性笔的核心使用边界覆盖日常伏案书写、现场记录、学生答题等多类场景，设计时首先要考虑握持区域的防滑与直径适配——笔杆握持段直径控制在8mm至10mm区间，适配绝大多数成年用户的指围握持需求，透明笔杆的设计一方面可以直观观察内部笔芯的剩余墨量，避免使用过程中突然断墨影响记录节奏，另一方面透明PC材质的笔杆本身具备足够的抗弯折强度，日常携带时放在口袋、文件袋中不会因为挤压出现笔杆开裂的问题。

　　结构设计层面，笔帽与笔杆的配合采用过盈卡扣结构，笔帽内侧设置两道环形凸筋，与笔杆前端的环形凹槽配合，插拔力度控制在3N至5N区间，既不会因为笔帽过松导致携带时脱落污染笔尖、漏墨弄脏随身物品，也不会因为插拔力度过大导致单手操作困难。笔帽顶端设置的笔夹结构采用一体化注塑成型，夹片厚度1.2mm，具备足够的弹性形变空间，可以夹持在厚度不超过5mm的笔记本封皮、工装口袋边缘，夹持后不会因为日常走动的晃动脱落。笔尖部分的金属护套采用锥面过渡结构，既可以保护内部的宝珠笔尖不受磕碰变形，也能在书写时给手指提供更近的视线参照，提升书写时的笔触控制精度。

　　内部笔芯的安装腔体与笔杆采用同轴设计，笔芯装入后尾部通过笔杆后端的橡胶封堵件定位，封堵件与笔杆内壁采用过盈配合，既可以固定笔芯的轴向位置，避免书写时笔芯晃动导致出墨不畅，也能在笔芯用完后轻松拔出封堵件更换通用规格的中性笔芯，提升整笔的复用率，降低使用成本。笔杆尾部的封堵端面做了圆弧过渡处理，当用户需要临时将笔别在耳后携带时，圆弧端面不会硌伤耳后皮肤，适配更多临时携带场景。

　　建模过程中对各部件的装配公差做了对应还原，笔杆内壁的笔芯导向段直径比通用笔芯外径大0.2mm，既可以保证笔芯顺利装入，也不会因为间隙过大导致笔芯径向晃动；笔帽内的空气槽设计也做了还原，当笔帽扣合在笔尖上时，笔帽内部不会形成密闭空腔，避免温度变化导致空腔内气压变化把墨水从笔尖压出造成漏墨。从外形安装边界来看，整笔装配完成后的总长度控制在145mm，笔帽外径11mm，整体尺寸适配常规的笔袋、文具盒收纳空间，不会因为尺寸过长导致收纳不便。

　　从材料适配角度，建模时各部件的壁厚都参考实际注塑工艺要求设置，笔杆、笔帽的塑料件壁厚均匀控制在1.5mm，避免注塑成型时出现缩痕、缺料等工艺缺陷；笔夹位置做了圆角过渡，避免应力集中导致笔夹反复弯折后断裂。这类结构模型也可用于文创产品的快速改型，比如在透明笔杆内部增加装饰件、在笔杆表面做丝印标识、更换不同配色的笔帽与尾部封堵件，都可以在现有模型基础上快速调整，不需要重新搭建基础结构，大幅缩短文具产品的开发验证周期。对于结构设计初学者而言，这类多部件配合的小产品建模，也能很好地练习同轴装配、卡扣配合、公差预留的基础设计逻辑，理解日常消费品中隐藏的工程设计细节。
