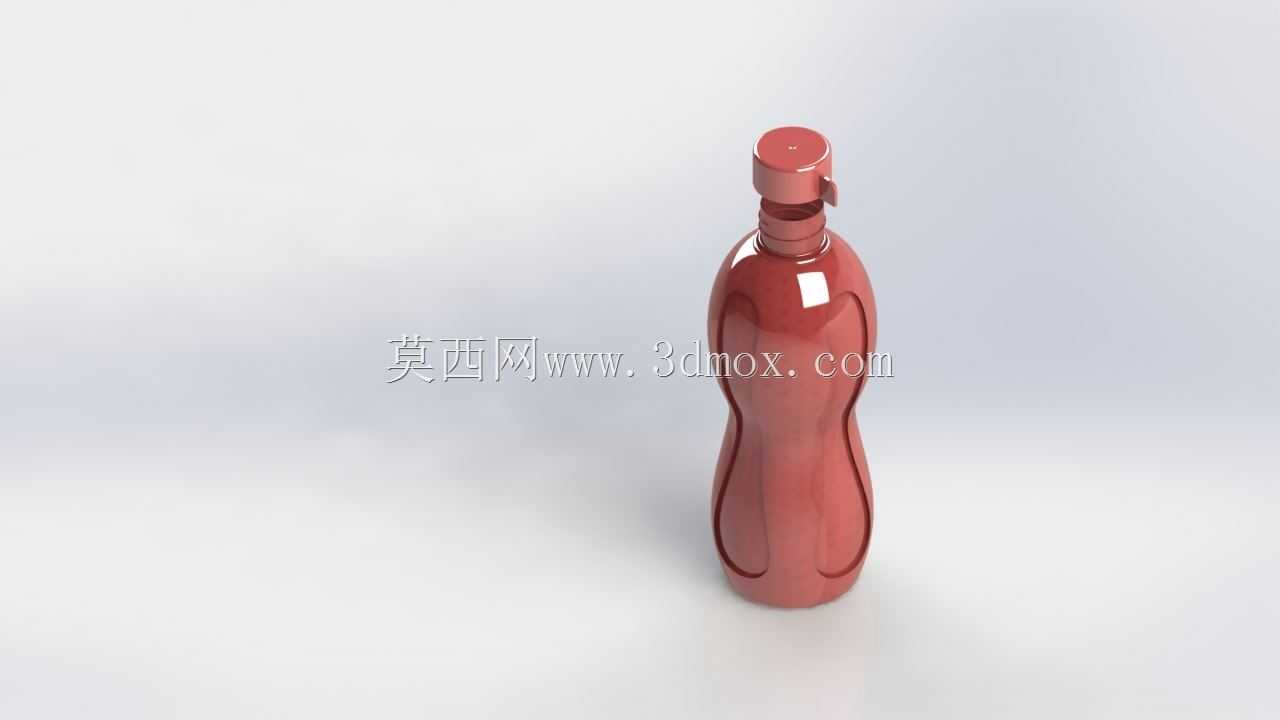

带翻盖结构的收腰造型塑料瓶结构设计

　　这款收腰造型的翻盖塑料瓶，在快消品包装领域有着非常广泛的适配场景，不管是常温饮品、日化洗护乳液还是厨房调味液体，都能通过调整瓶身壁厚与材质配方实现适配。从实际使用场景出发，日常手持取用的时候，瓶身中部的内收曲面刚好贴合成年人手掌的自然握持弧度，哪怕是手部沾有少量水渍或者洗护泡沫，也能稳定握持不会出现打滑脱手的情况，相比直筒型瓶身的握持贴合度提升非常明显。

　　结构设计上，顶部的翻盖与瓶口采用一体化的铰接结构设计，铰接位置的壁厚做了渐变处理，翻转开合的行程控制在110度左右，既可以保证翻盖翻开后不会自动回弹遮挡瓶口，也能避免翻转角度过大导致铰接位出现应力发白甚至断裂的问题。翻盖内侧设置有一圈环形的密封塞，密封塞的外径与瓶口内径采用过盈配合设计，过盈量控制在0.2-0.3mm区间，配合瓶口外侧的防盗环结构，首次开启前可以实现可靠的密封防漏，哪怕瓶身倒置或者受到轻度挤压，内部盛装的液体也不会出现渗漏。瓶口的螺纹采用标准的多头锯齿形螺纹，螺距设置为4mm，旋合长度控制在3圈，既可以保证瓶盖旋合后的连接强度，也能让使用者单手就可以快速完成旋开或者旋紧操作，不需要反复旋转多圈。

　　瓶身的整体轮廓采用三段式曲面过渡，从瓶口下方的肩部开始，先以平滑的外凸曲面延伸至瓶身最宽处，再以连续的内凹曲面收窄至瓶身中部的握持区，之后再向外平滑过渡到瓶底位置，整个曲面的曲率变化都是连续的G2连续，没有尖锐的棱角或者曲率突变的位置，一方面在注塑吹塑成型的时候，可以保证型坯的吹胀比均匀分布，不会出现局部壁厚过薄导致的强度不足问题，另一方面也能避免应力集中，在瓶身受到侧向挤压的时候，应力可以沿着曲面均匀分散，不会出现局部凹陷变形无法回弹的情况。瓶底采用内凹的花瓣式支撑结构，支撑筋的高度设置为3mm，既可以保证瓶身放置在平面上的时候有足够的支撑稳定性，不会因为底面轻微不平整就出现晃动，也能在吹塑成型的时候让瓶底的冷却更均匀，避免出现底部积料导致的收缩凹痕。

　　从安装与适配边界来看，这款瓶身的最大外径设置为68mm，总高度控制在235mm，刚好适配市面上常规的自动灌装生产线的卡瓶工位、旋盖头尺寸以及贴标机的标签包覆行程，不需要对现有灌装产线的工装治具做大规模调整就可以直接上线生产。瓶身的贴标区域特意预留了平整的曲面段，该区域的曲面展开后为规整的矩形，没有凹凸的加强筋或者造型凸起，不管是采用套标还是不干胶贴标，都能保证标签贴合平整，不会出现起皱、翘边的问题。瓶身的壁厚设计上，握持区的壁厚控制在0.8mm，肩部和底部的壁厚增加到1.2mm，在保证整体结构强度的前提下尽可能降低材料的用量，兼顾包装成本控制与结构可靠性。另外在翻盖的开启位置，特意做了一个内凹的抠手位，抠手位的深度设置为2mm，使用者只需要单根手指就可以轻松抠开翻盖，不需要借助指甲或者额外的工具，日常单手操作的流畅度非常高，适合日常高频次开合的使用场景。
