曲柄摇杆式往复抽油演示机构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:510904
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构
  • 曲柄摇杆式往复抽油演示机构

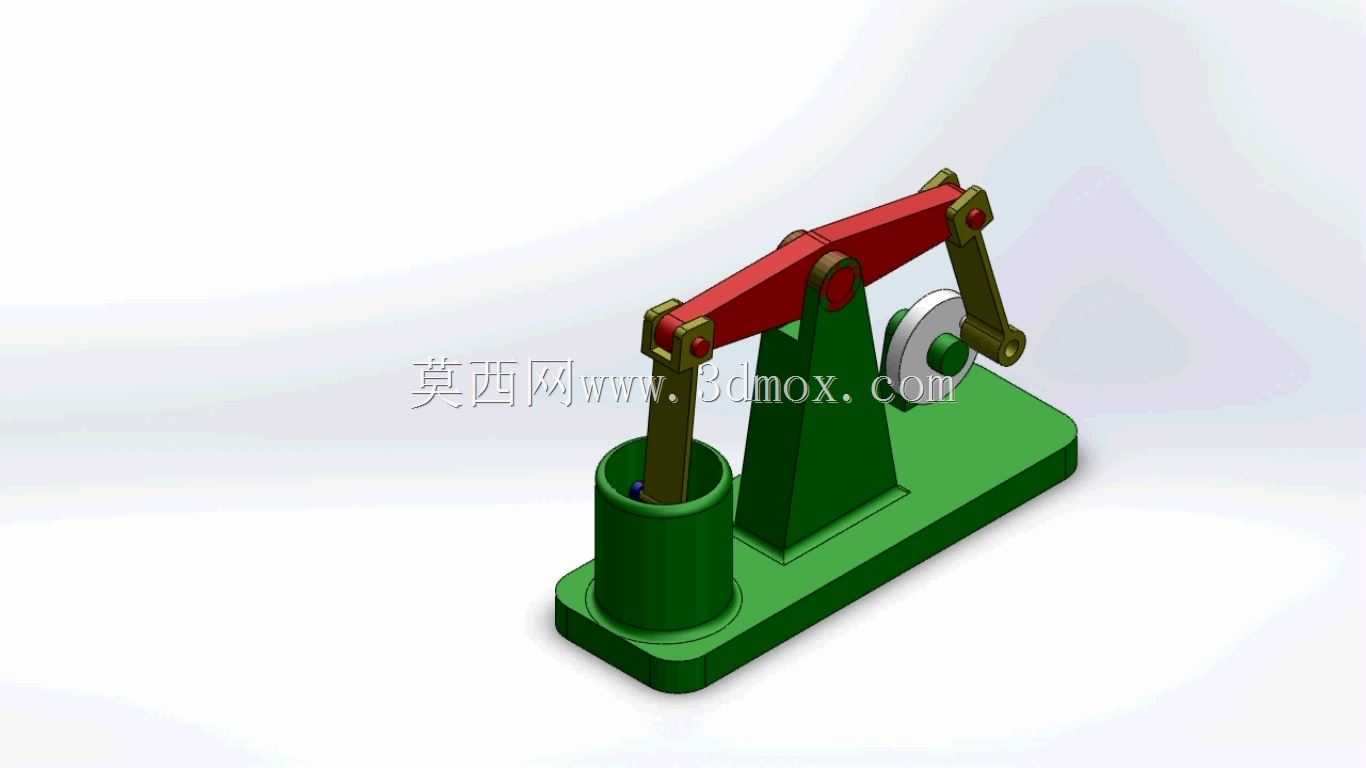

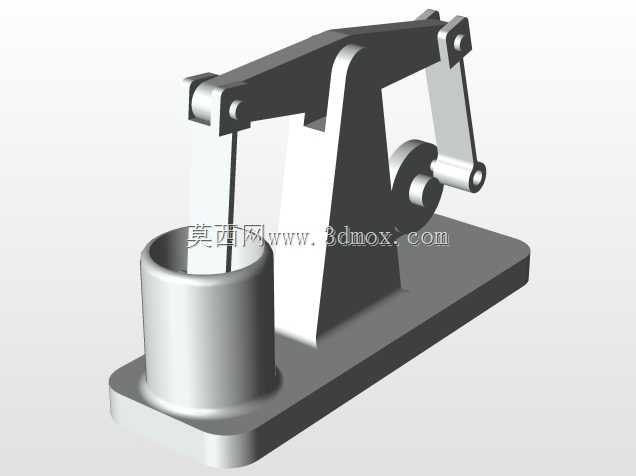

  这套曲柄摇杆式往复运动机构,核心是通过旋转输入转化为直线往复输出,在小型采油模拟、教学实验台、轻载往复推送工位都有对应的应用场景,很多职业院校的机械原理课堂会用这类结构做运动演示,帮助学习者理解铰链四杆机构的运动转化逻辑,部分小型试验台的往复取样、短行程推送工位也会参考该结构做简化设计。从结构功能来看,该机构将带轮的连续旋转运动,通过红棕色的曲柄摇杆组件传递给竖置缸体内的活塞杆,最终实现活塞杆沿缸体轴线的上下往复动作,带轮侧预留了动力输入接口,可直接连接微型电机或者手摇输入轴,不需要额外加装换向组件就能完成旋转到直线往复的运动转换,整套传动链没有复杂的齿轮啮合副,运动过程中冲击载荷小,维护时只需要定期给铰接销轴加注润滑脂即可。

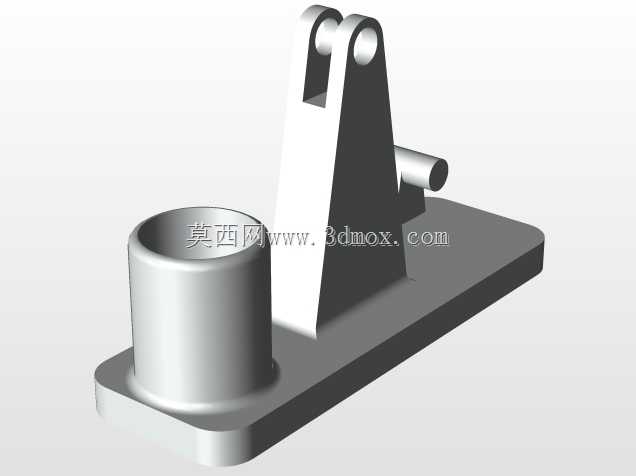

  设计层面上,整套机构的安装基准是底部的绿色一体化铸造底座,底座做了加厚的安装边,四个角预留了沉头安装孔,可直接通过螺栓固定在实验台台面或者设备机架上,不需要额外做支撑调平结构;竖置的缸体与底座采用一体式连接,避免了分体装配带来的同轴度误差,活塞杆与缸体的配合间隙控制在0.1mm到0.15mm之间,既保证往复运动顺畅,也不会出现过大的径向窜动;曲柄摇杆的三个铰接点都采用了铜套衬套结构,可承受长时间往复摆动带来的磨损,摇杆长度与曲柄半径的配比经过运动学校核,保证活塞杆的行程满足演示需求,同时不会出现机构死点导致的卡滞问题,带轮的配重做了偏心优化,旋转过程中整机振动幅度控制在较低水平,不需要额外加装减震垫就能平稳运行。外形尺寸方面,

  整套机构的底座长度约为220mm,宽度约为120mm,整体高度从底座底面到摇杆最高点约为210mm,安装时只需要预留250mm*150mm的台面安装空间,上方预留250mm的运动避让空间即可,不会占用过多的安装位置;缸体的内径约为30mm,活塞杆的往复行程约为40mm,可满足轻载工况下的往复动作需求,侧向的带轮直径约为50mm,适配常规的O型传动带,可直接对接标准的微型动力输出端。在实际选型参考时,这类结构适合用在载荷小于50N、往复频率不高于60次/分钟的轻载工位,如果要应用在实际生产工位,只需要将底座的材质更换为铸铁、铰接销轴更换为淬火钢材,就能提升整体的承载能力,缸体部分也可以根据实际输送介质的需求更换为密封结构,

  实现流体的往复抽吸功能;做教学演示使用时,可在各铰接点加装位移标记点,配合高速相机就能采集机构的运动轨迹参数,辅助讲解曲柄摇杆机构的急回特性、死点位置等机械原理知识点,整套结构的零件拆分简单,装配逻辑清晰,也可作为测绘练习的实物模型,帮助初学者理解三维建模从零件到装配的完整流程,建模时只需要先确定底座的安装基准,依次完成缸体、曲柄、摇杆、带轮、活塞杆的零件建模,再按照铰接关系添加配合约束,就能完成整套机构的装配,添加旋转马达后即可模拟真实的运动过程,验证各部件的运动干涉情况。
