手动杠杆式夹紧联动机械执行机构

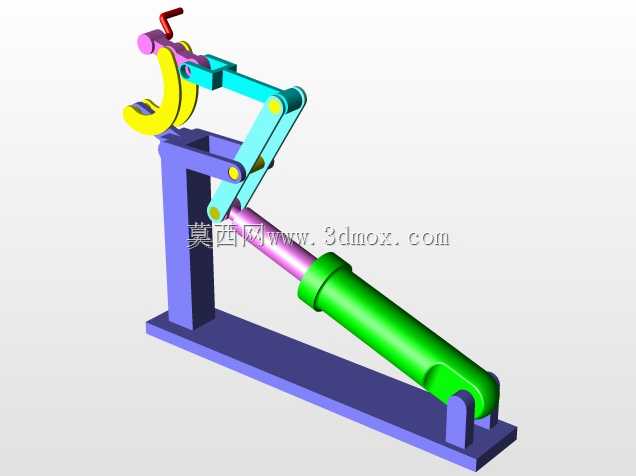

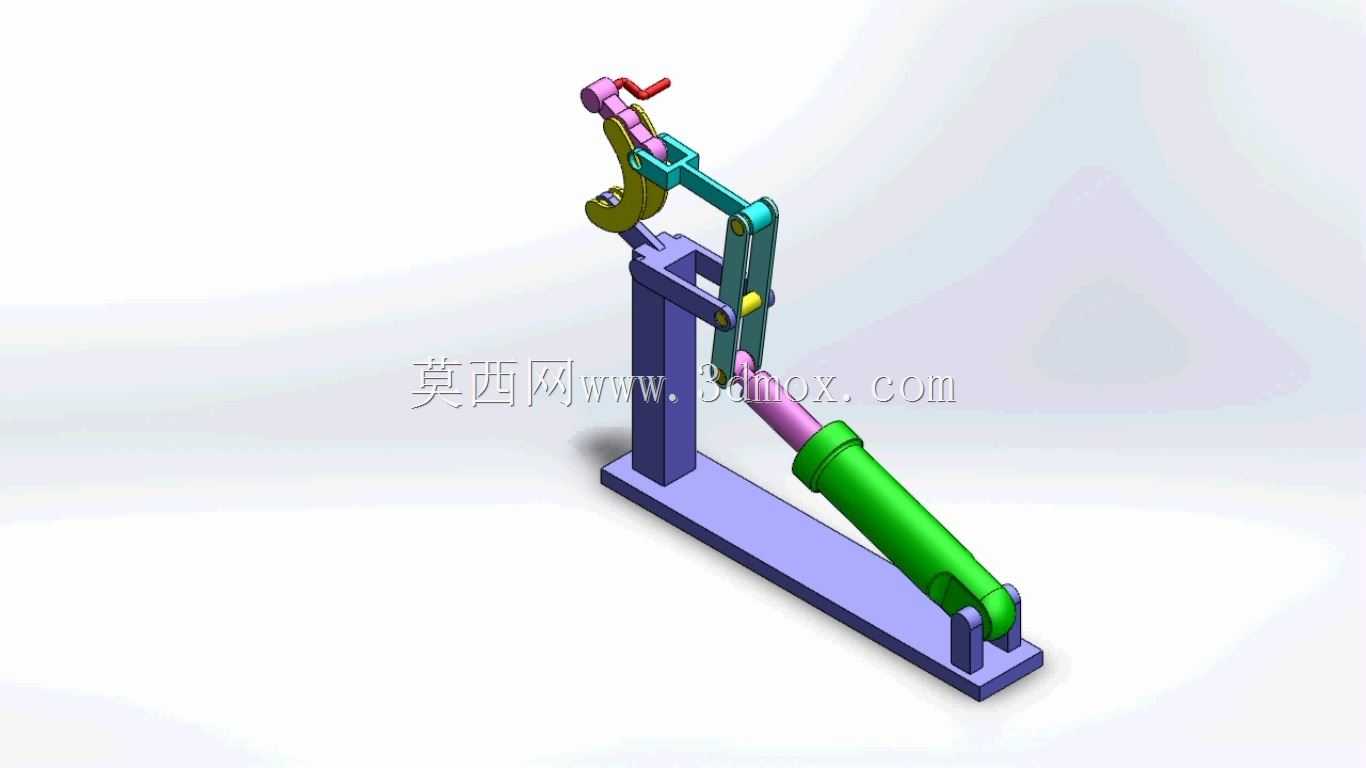

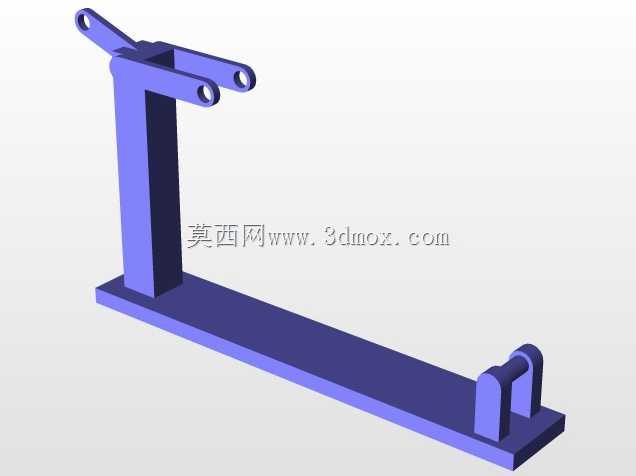

　　这套手动驱动的联动执行结构，最初是为小型零部件加工工位的快速装夹需求设计的，常见于五金件铣削工位、小型装配线的工件定位环节，也可适配非标检测设备的试样固定场景，替代传统的螺栓压紧方式，能将单工位装夹耗时压缩七成以上，在多品种小批量的机加工车间适配性极强。从结构布局来看，整套机构以立式安装座为承载基体，底部的矩形安装底板预留了四个沉头固定孔，可直接通过内六角螺栓固定在工装台面上，安装时需保证底板与台面的平行度误差不超过0.05mm，避免后续传动卡滞。底板上集成了两个核心安装支点，一个是竖直布置的支撑立柱，作为整套杠杆传动链的固定承载基准，立柱与底板采用焊接加定位销的组合固定方式，能承受手动操作时的侧向倾覆力矩，

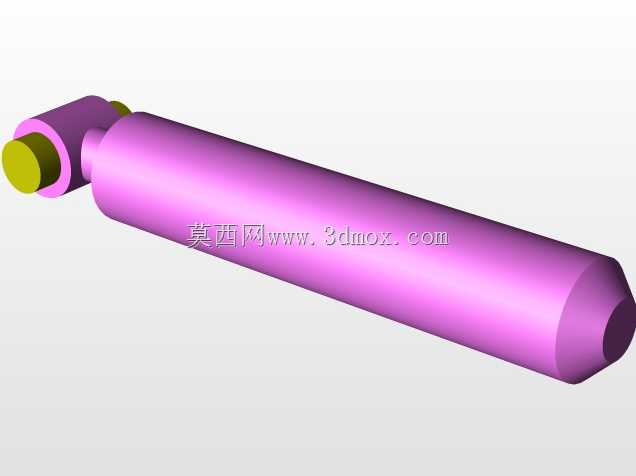

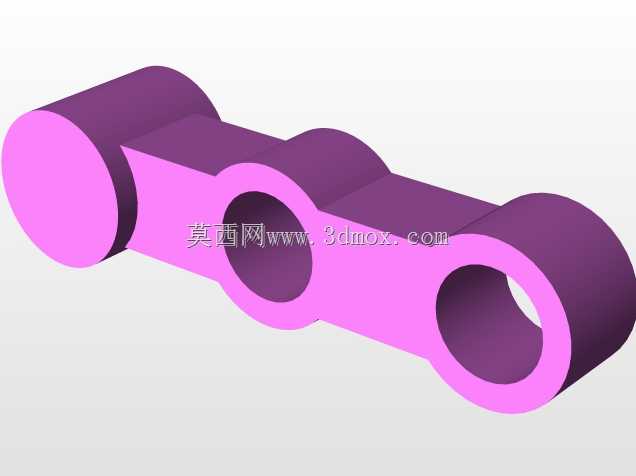

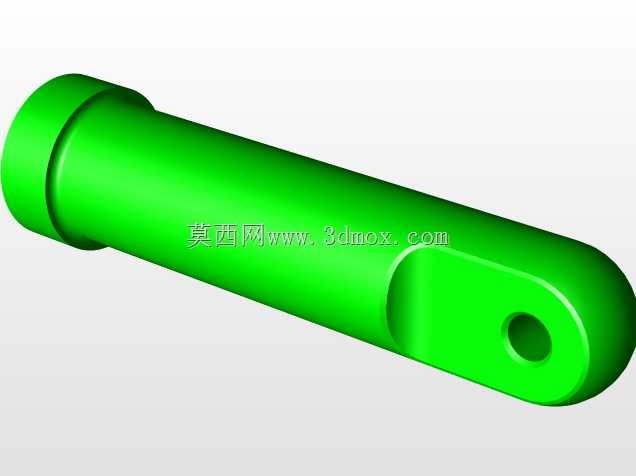

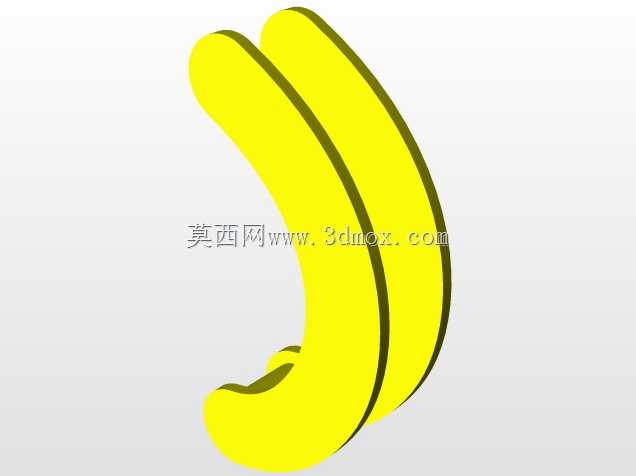

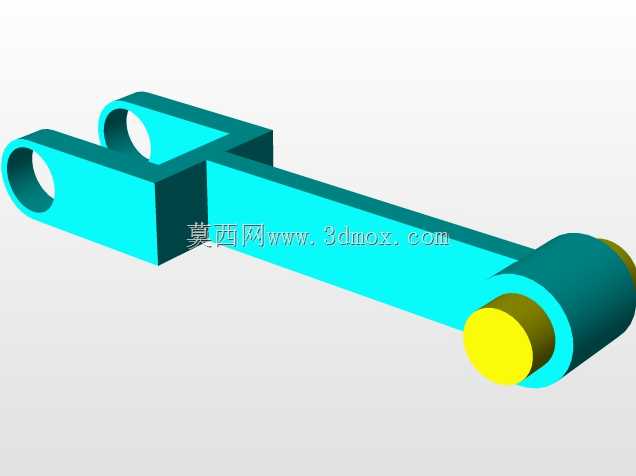

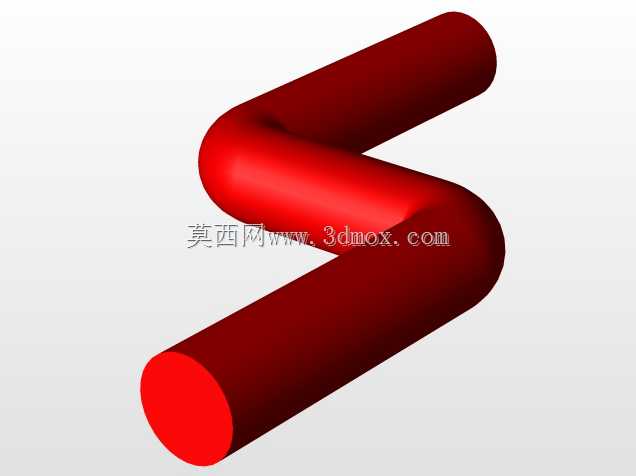

　　长期使用不会出现立柱歪斜的问题；另一个支点是倾斜布置的直线执行组件安装座，用于固定绿色的直线伸缩构件，该构件的轴线与水平面呈32度夹角，这个角度是经过受力核算确定的，既能保证输出端的压紧力足够，又能避免操作时的力臂过长导致操作费力。传动链路的设计采用了多组铰接连杆配合长槽导向的结构，手动操作端的红色手柄设置在机构上部的铰接块上，手柄表面做了滚花防滑处理，操作时扳动手柄即可带动青色的传动连杆动作，连杆之间的铰接点都采用了铜套衬套结构，减少反复转动时的磨损，延长机构的无故障使用周期。传动过程中，上部的黄色钩状执行件会随着连杆动作完成摆动下压，同时倾斜布置的绿色直线构件会同步向前伸出，两个执行端的动作时序经过精准匹配，

　　当手柄扳动到锁止位置时，钩状压头刚好压紧工件的上部定位面，直线伸缩端的顶头刚好抵紧工件的侧向定位面，实现两个方向的同步夹紧，不需要操作人员分别调整两个压紧点，大幅降低装夹操作的复杂度。在设计过程中，特意将所有铰接点的转动间隙控制在0.02mm以内，避免夹紧时出现工件窜动，同时在手柄的锁止位置设置了过死点结构，当手柄扳动到最终夹紧位置时，传动连杆的铰接点会越过力的作用死点，此时就算加工过程中存在振动，机构也不会自行松脱，不需要额外加装锁止销，操作便利性进一步提升。整套机构的外形轮廓在完全展开状态下，长度方向不超过280mm，宽度方向不超过120mm，高度方向不超过260mm，占用的台面安装空间很小，适合在密集排布的多工位工装台上布置，

　　不会和相邻工位的夹具、刀具产生干涉。执行端的压头和顶头都采用了可拆卸设计，可根据被夹紧工件的外形更换不同形状的压头，比如适配平面工件的橡胶防滑压头、适配轴类零件的V型压头，不需要改动主体结构就能适配不同的装夹需求。在受力层面，按照成年人正常的扳动力度核算，这套机构在两个夹紧点能输出不低于800N的压紧力，完全能满足常规铝件、塑料件、小型钢件的铣削、钻孔、装配工序的装夹需求，不会因为切削力导致工件移位。机构的所有外露构件都做了发黑或喷塑处理，能适应车间内的切削液、油污环境，长期使用不会出现锈蚀卡滞的问题，日常维护只需要定期在铰接点滴注少量润滑油即可，不需要复杂的保养流程。
