圆形通风排气口结构设计三维作品

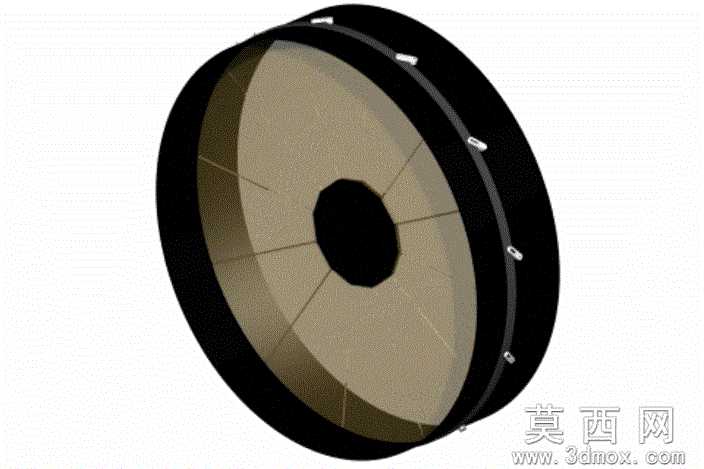

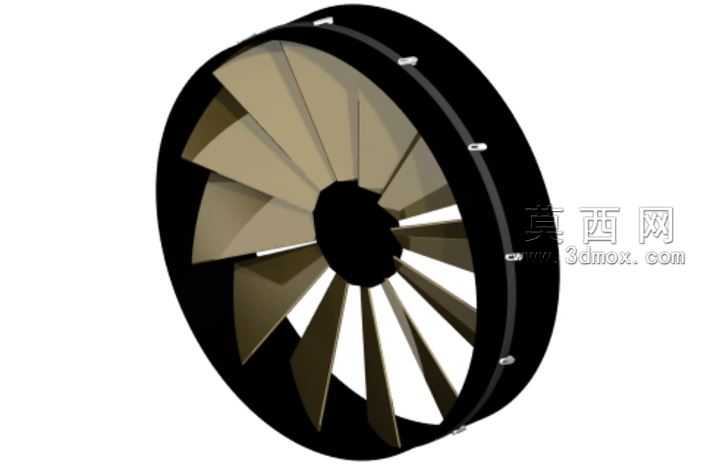

本作品为圆形通风排气口的三维设计成果，采用CATIA V5R21软件完成全流程建模与渲染工作。建模阶段首先以基准平面为基础绘制排气口的主体轮廓草图，通过旋转命令生成核心的圆形基座与内圈通风主体结构，精准把控整体的同轴度参数，保证各环形结构的圆心完全重合，避免后续装配或实际应用中出现偏心漏风的问题。外圈的固定卡扣结构采用阵列命令完成均匀排布，在绘制单个卡扣的截面草图后，通过凸台拉伸生成单体结构，再以主体圆心为阵列中心设置等角度间距，完成整圈固定结构的创建，确保每个卡扣的尺寸、突出高度完全一致，保障安装时的受力均匀性。中心的轴孔结构通过开孔命令生成，孔壁做了轻微的倒角处理，既去除锐边提升加工安全性，也能适配对应规格的安装转轴。材质与渲染阶段，为外圈的固定基座与卡扣部分赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，避免渲染时出现过度反光的失真效果；内圈的通风导流面赋予浅卡其色的金属网面复合材质，添加细微的径向分割纹理模拟实际通风口的导流筋结构，同时调整材质的半透明参数与反光度，还原通风面的透气视觉效果。结构设计上采用双层环形嵌套的思路，外圈承担安装固定的功能，内圈承担通风导流的功能，径向分布的导流筋将内圈通风面均匀分割为多个扇形区域，既能够引导气流沿轴向稳定排出，也可以提升内圈结构的整体强度，避免长期受气流冲击出现形变。整体建模过程严格遵循实际五金配件的尺寸比例，所有结构的壁厚、卡扣间距、中心孔直径都参考通用通风排气口的行业常规参数设置，渲染阶段采用柔和的侧向打光方案，清晰呈现各部分的结构层次与材质差异，完整还原排气口的真实外观与结构特征，可作为通风系统配件设计、相关产品结构参考的三维素材使用。
