木质可调式平板桌面支撑支架结构

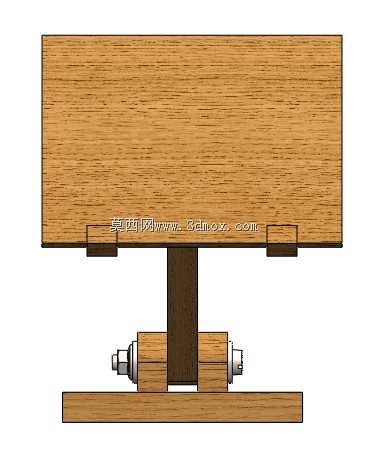

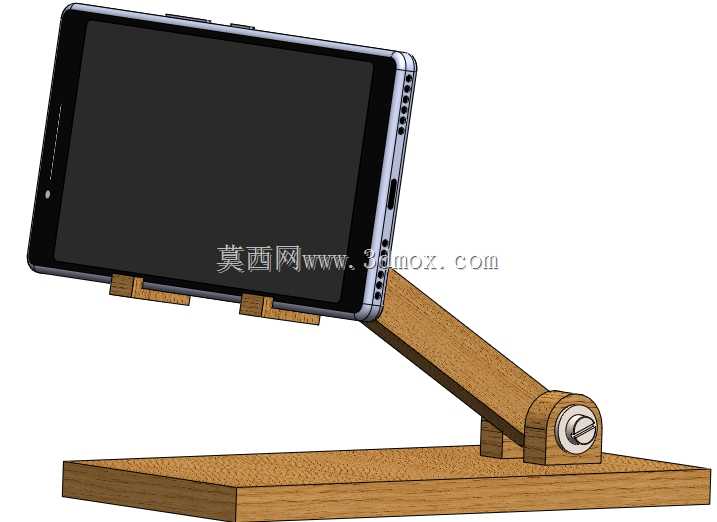

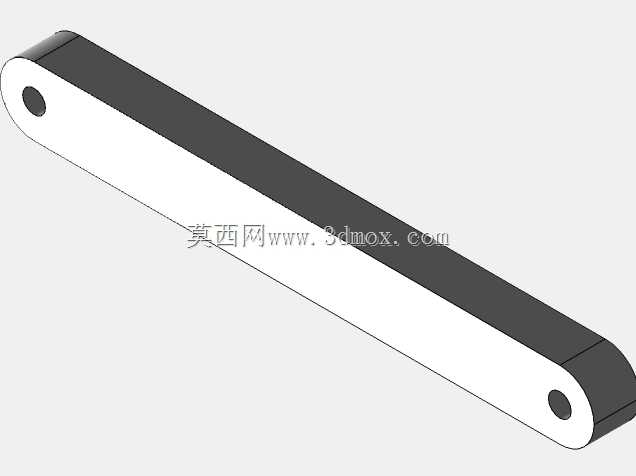

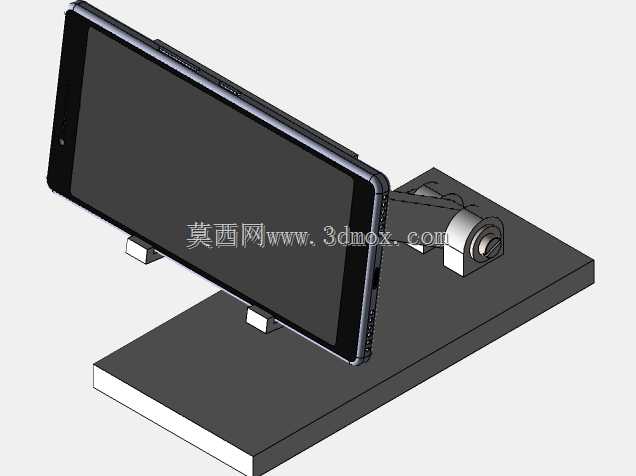

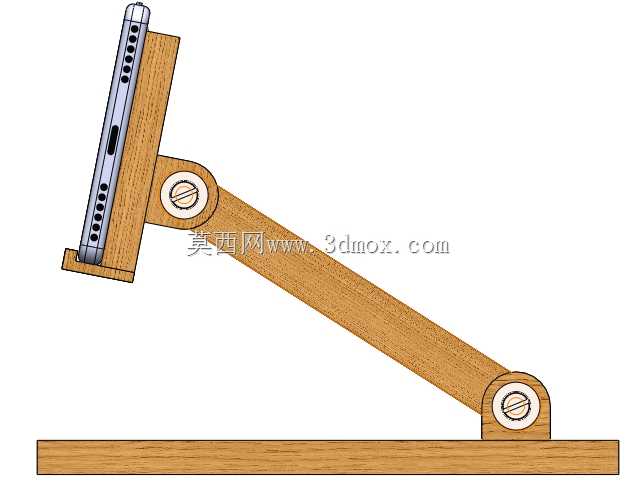

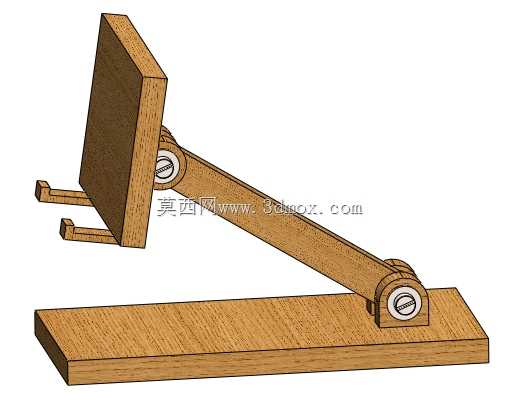

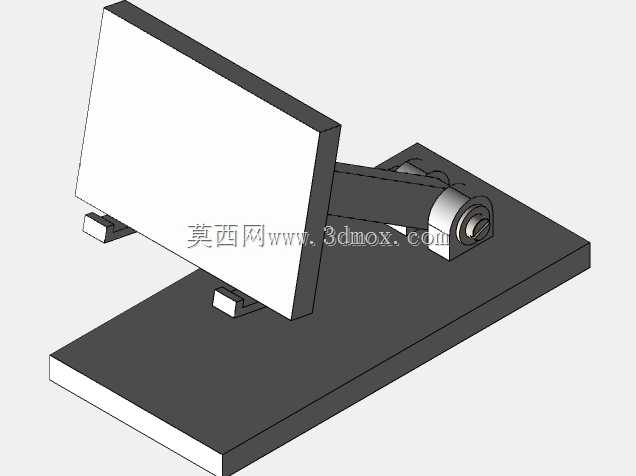

　　这款桌面支撑支架主要面向日常桌面数码设备使用场景，可适配7-10英寸区间的平板类数码产品，解决长时间手持设备带来的肢体疲劳问题，同时也能满足桌面观影、视频通话、网课学习、手绘操作等多种使用姿态下的设备固定需求。从结构设计来看，整体采用分体式木质构件组合，底座为整块平整矩形实木板材，放置在桌面时可通过自身重量与接触面积提供足够的抗倾覆力矩，无需额外配重或桌面夹持结构，不会对桌面漆面造成夹损，挪动位置也十分便捷。支撑臂部分采用长条矩形截面实木构件，一端通过带手拧螺丝的铰接结构与底座中部的凸台支座连接，铰接轴处的手拧螺丝采用大直径滚花设计，无需借助额外工具即可手动完成锁紧与松脱操作，调整角度时只需松脱螺丝，

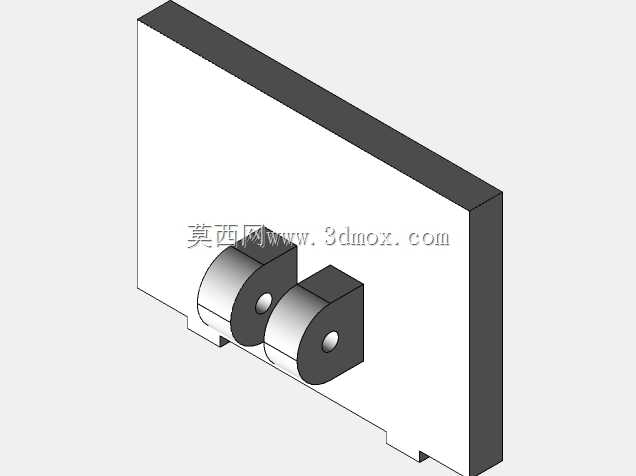

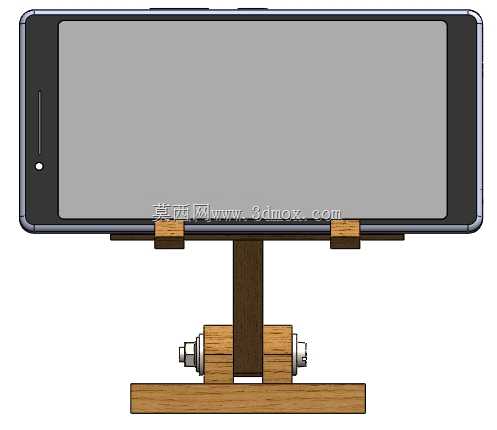

　　将支撑臂抬升至目标角度后拧紧即可完成固定，可调节的仰角范围覆盖15度到75度区间，能适配不同坐姿、不同视距下的观看角度需求，避免长期低头看设备造成的颈椎劳损。支撑臂的上端设置有两个平行的L型木质挡块，两个挡块之间预留了足够的避让空间，不会遮挡平板设备的底部充电接口、扬声器开孔以及侧边按键，挡块的承托面做了微小的倒角处理，避免尖锐棱角刮花设备的边框与背面涂层，挡块的凸起高度经过测算，刚好能卡住平板设备的下边缘，即使在支撑臂角度调至较大倾斜度时，设备也不会出现滑落问题。整体结构没有采用复杂的金属连接件，除铰接位置的锁紧螺丝与内嵌的金属轴套外，其余构件均为实木材质，加工难度低，普通的木工切割、打磨设备即可完成全部构件的加工，

　　组装时仅需通过木销与少量木工胶即可完成各部件的固定，生产成本可控，也适合手工爱好者自行加工制作。从安装边界尺寸来看，底座的长宽尺寸控制在200mm*120mm区间，占用桌面面积极小，即使是狭小的办公桌、宿舍桌面也能轻松放置，支撑臂完全收拢时整体高度不超过80mm，闲置时可以直接收纳到抽屉、显示器下方的空隙中，不会占用过多的储物空间。在实际使用过程中，木质构件的阻尼特性可以有效吸收桌面传递的微小振动，避免设备放置时出现晃动、共振问题，相比全金属支架，木质材质的触感更温和，冬季使用时不会有冰凉的触感，与原木风、北欧风的桌面装修风格适配度更高。设计过程中对铰接位置的受力做了针对性优化，支座凸台与支撑臂的接触面积做了加大处理，

　　避免长期角度调整后出现构件磨损松动的问题，手拧螺丝的锁紧力矩经过反复验证，既可以保证角度固定后不会出现支撑臂自行下滑的问题，也不会因为锁紧力过大造成木质构件的压溃变形。承托挡块的位置设置在支撑臂上端距离边缘15mm的位置，承托时设备的重心刚好落在支撑臂与底座的投影范围内，即使是重量较大的大尺寸平板放置上去，整体结构的重心也不会超出底座的支撑边界，不会出现侧翻、倾倒的风险。这款支架除了支撑平板设备外，也可以适配尺寸相近的电子书阅读器、便携显示屏、大号手机等数码产品，适用场景覆盖居家、办公、学习等多个日常使用场景，结构简单可靠，没有易损构件，长期使用也不需要频繁维护更换部件。
