桌面式双轴数控激光雕刻加工设备结构

　　这款双轴激光雕刻设备的结构设计，最初瞄准的是小批量打样、个性化定制加工的落地场景，在文创产品打标、小型木质板材刻绘、薄型亚克力切割、皮革面料雕花这类细分加工场景里，这类设备不需要占用大面积车间场地，普通工作台面就能完成部署，适配个体工坊、校园创客空间、小型广告加工门店的日常加工需求，相比大型工业激光设备，它的投入成本更低，操作门槛也更适配非量产的灵活加工场景。

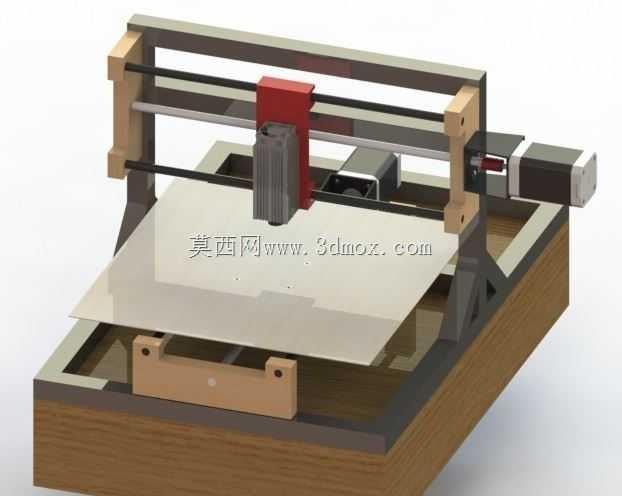

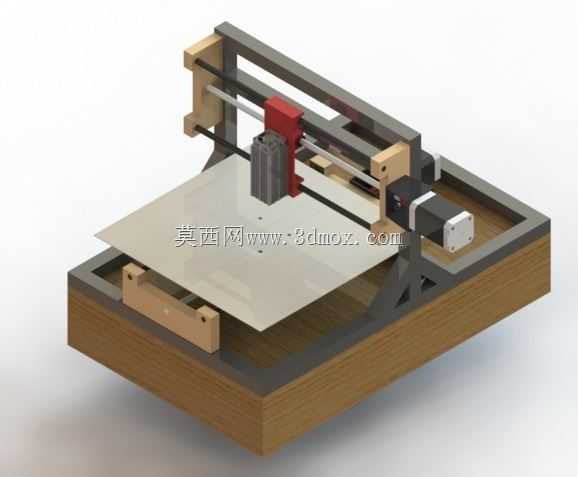

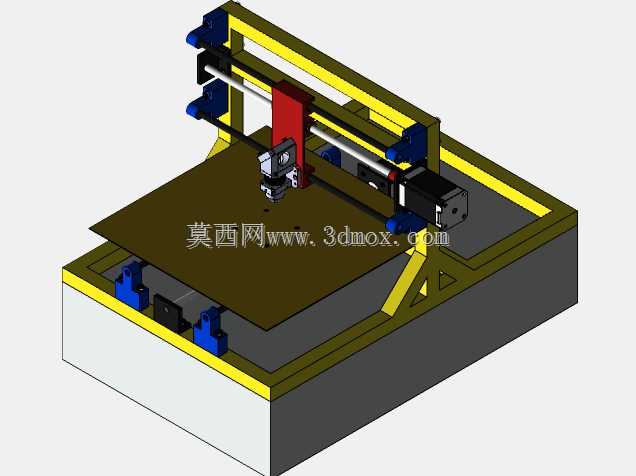

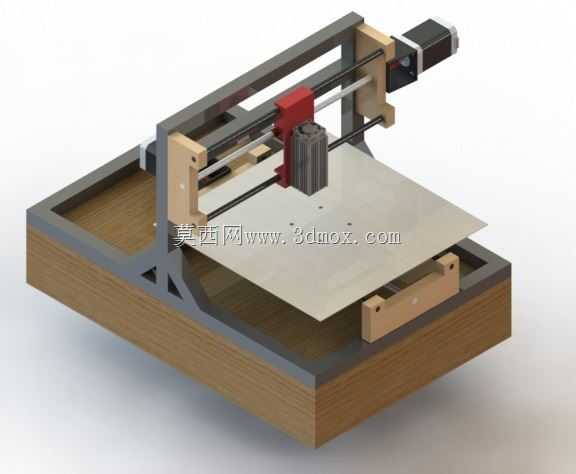

　　从功能实现逻辑来看，设备采用双轴平面传动架构，X轴负责激光头的横向进给，Y轴搭载加工平台完成纵向位移，两个轴的运动配合就能覆盖整个矩形加工幅面，激光模组固定在X轴的滑动拖板上，随拖板运动完成预设路径的烧灼加工，加工过程中Z向不需要做动态进给，只需要在加工前根据待加工材料的厚度，调整激光头的初始对焦高度即可，这种设计简化了运动控制的复杂度，也降低了设备整体的装配调试难度，对于日常维护来说，普通操作人员经过简单培训就能完成传动皮带张紧度调整、导轨润滑、激光镜头清洁这类常规保养工作。

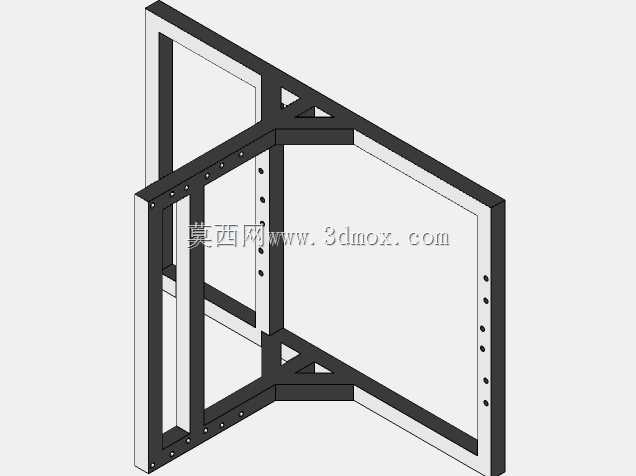

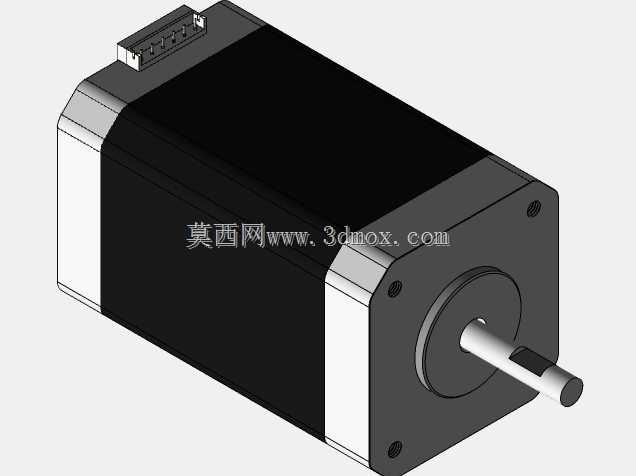

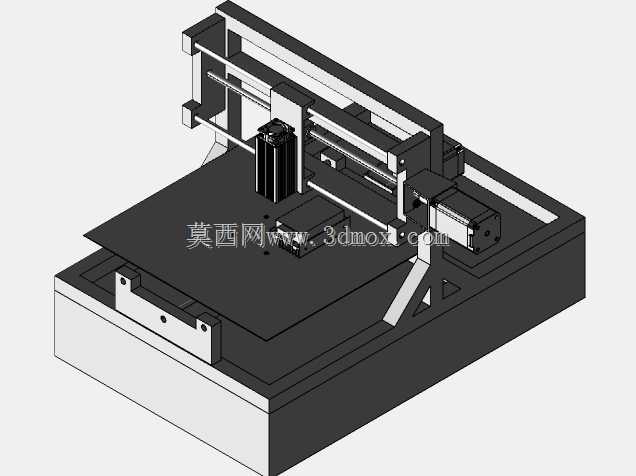

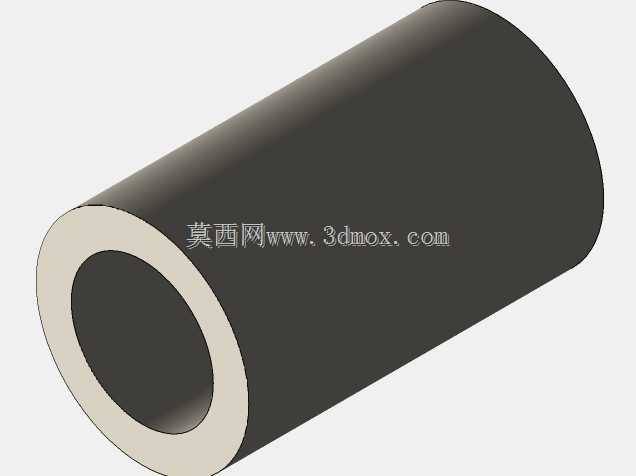

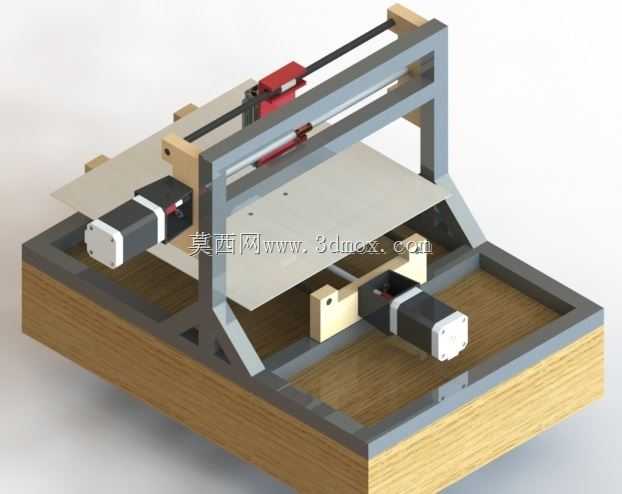

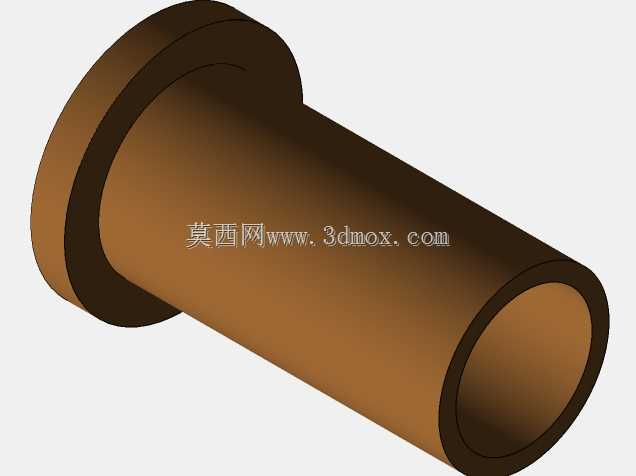

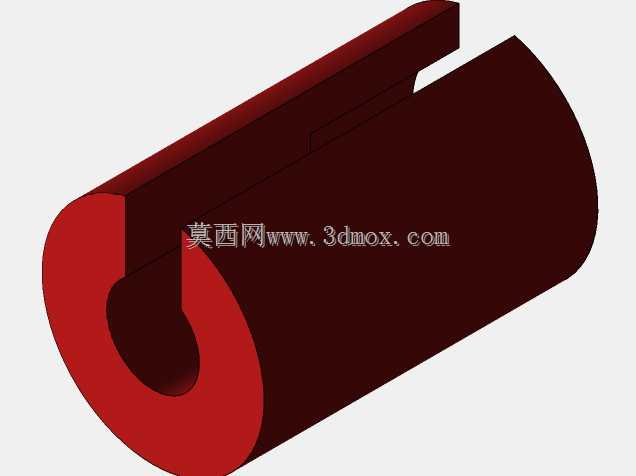

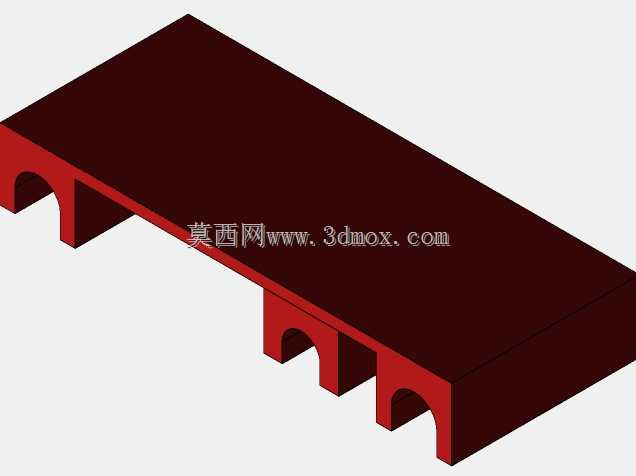

　　设计过程中优先考虑了框架的结构刚性，底部采用一体化的围框式基座，承托整个传动系统和加工平台，基座的木质层叠结构既能够吸收运动过程中产生的小幅振动，避免激光头在高速移动时出现轨迹偏移，也能控制整体设备的重量，方便单人完成搬运移位。X轴的两端支撑采用立式固定座，把线性导轨和传动皮带都架设在加工平台上方，留出足够的加工空间，避免加工过程中材料剐蹭到传动部件，Y轴的两组导轨平行布置在基座内侧，加工平台通过四个滑块与导轨连接，传动皮带固定在平台底部的连接座上，由端部的步进电机提供驱动力，这种传动布局能让平台的移动更平稳，即使在平台边缘放置待加工工件，也不会出现倾斜卡顿的问题。

　　安装边界方面，设备整体为方正的台式结构，外部没有突出的尖锐部件，放置时只需要预留出前后左右各10厘米的散热和操作空间即可，不需要额外做地脚固定，放置在水平的硬质工作台面上就能稳定运行。电气控制部分集中布置在基座的侧方空腔内，步进电机的驱动模块、激光电源、控制主板都做了分层安装，既方便接线检修，也能避免加工产生的粉尘堆积在电路板上，设备的走线全部沿着框架内侧的线槽布置，不会外露干扰加工运动，也降低了线路被激光误灼伤的风险。

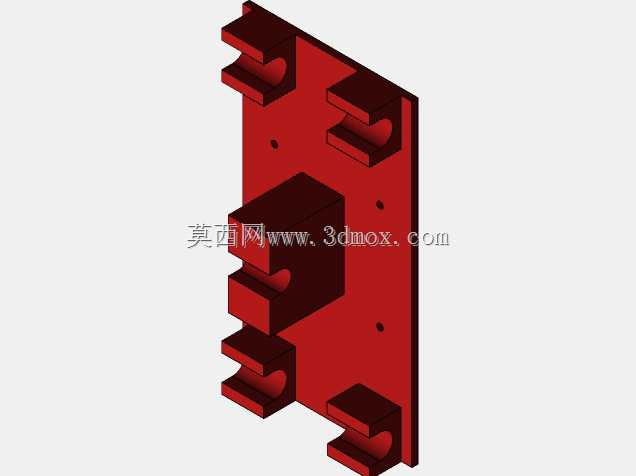

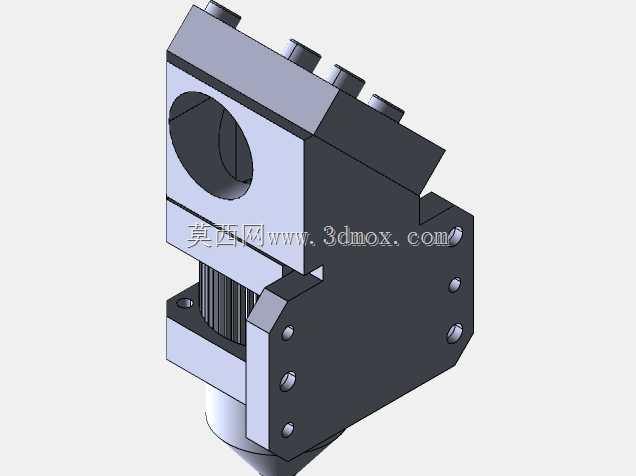

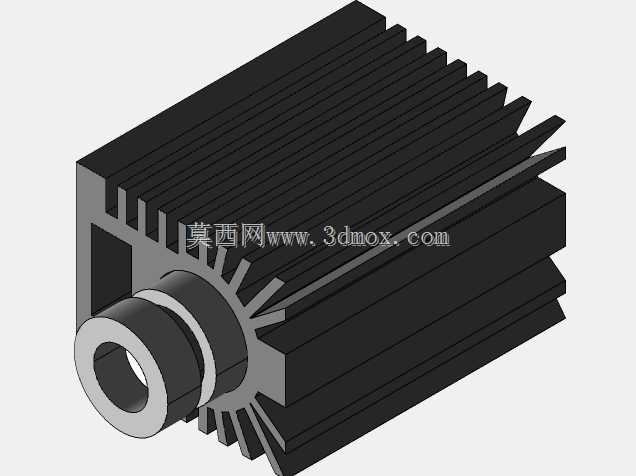

　　实际加工场景里，这类设备可以完成0.1毫米精度的线条雕刻，在木质书签、亚克力铭牌、皮革钱包表面雕刻图案文字时，轨迹边缘光滑没有明显毛边，切割薄型材料时也能保证切口的垂直度。设计时特意把激光模组的安装座做成了可调式结构，后续如果需要更换不同功率的激光头，只需要松开固定螺丝调整安装位置就能完成适配，不需要重新设计整个X轴拖板结构，给用户后续的功能升级留出了余量。传动部分的皮带张紧机构采用侧面顶丝设计，不需要拆解外部护板就能完成张紧度调节，日常使用中如果出现皮带松弛导致的传动间隙变大，操作人员用内六角扳手就能快速调整到位，不需要专业维修人员上门处理。加工平台采用平整的高密度板材作为承托面，表面预留了固定工件的定位孔位，加工时可以用压块或者胶带把待加工材料固定在平台上，避免高速移动时材料移位导致加工报废，平台的平面度在装配时做了整体校平，整个加工幅面内的高度差控制在0.2毫米以内，保证激光对焦的一致性，避免出现幅面内雕刻深浅不一的问题。
