桌面夹持式充电线固定绳夹结构设计

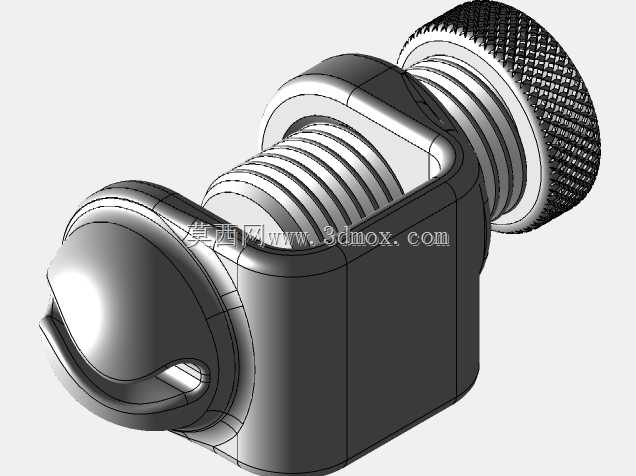

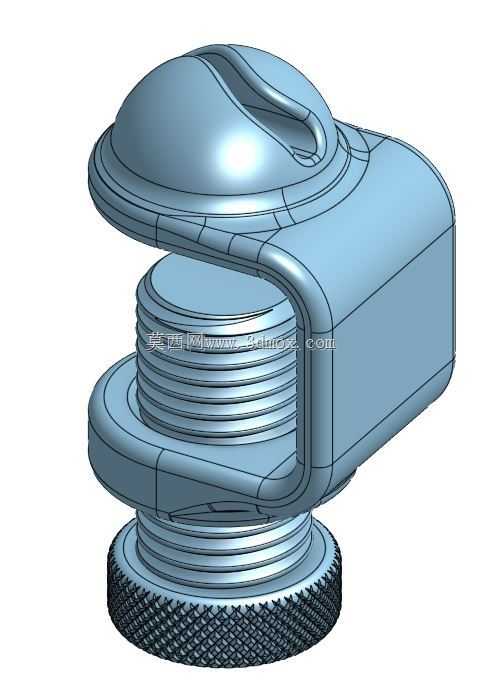

　　日常办公与桌面作业场景中，充电线、数据传输线等细软线缆常因拖拽、自重滑落出现移位，导致接口反复插拔磨损、线缆垂落缠绕，既影响桌面整洁度，也会缩短线缆使用寿命，这款夹持式绳夹正是针对这类桌面线缆固定需求开发的小型结构件。从结构组成来看，该绳夹分为三个核心功能段：底部为滚花防滑调节旋钮，中部为带外螺纹的升降调节柱，上部为一体式C型夹座与上压盖，整体采用对称式布局，没有多余的外置零散零件，装配后可形成完整的夹持调节体系。

　　设计阶段首先明确了安装边界约束，适配的最大桌面夹持厚度为1.5英寸，也就是约38.1mm，这个尺寸覆盖了绝大多数常规办公桌面、实木书桌、钢化玻璃桌面以及工位隔板的厚度范围，不会出现夹装行程不足无法固定的问题。夹座与桌面接触的承压面做了加宽处理，相比窄边夹体，能有效分散夹持压力，避免在木质、亚克力等软质桌面表面留下压痕，同时接触位置可搭配防滑胶垫进一步提升摩擦力，防止夹体受线缆拖拽力出现横向滑移。

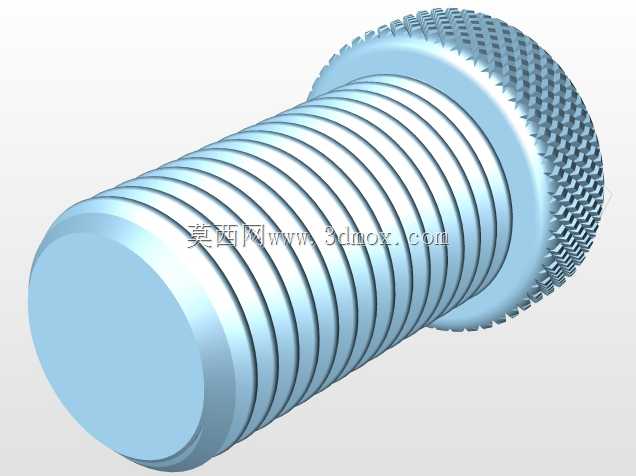

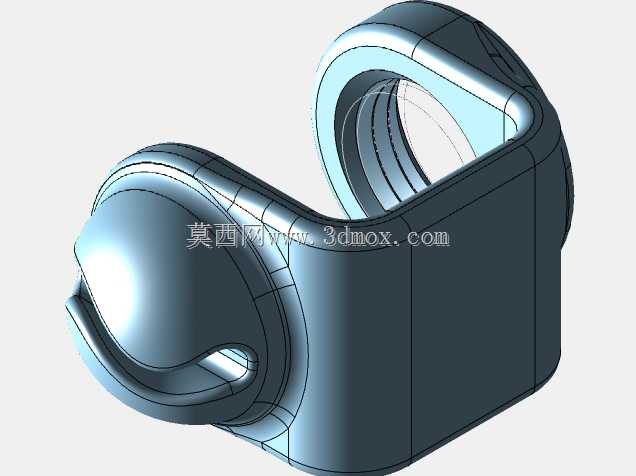

　　中部的螺纹调节结构采用标准粗牙螺纹设计，螺距选取兼顾了调节效率与锁紧可靠性，转动底部旋钮时，升降柱可带动上压盖平稳上下移动，不需要过大的操作力就能完成夹紧或松脱动作，底部旋钮表面的滚花纹理是按照握持摩擦力要求设计的，网纹滚花的齿深与齿距经过匹配，即使手部有薄汗也能顺畅转动旋钮，不会出现打滑空转的情况。上部的C型夹座内侧预留了线缆容纳槽，槽体的圆弧过渡做了倒圆角处理，没有尖锐棱角，不会刮伤线缆外被，槽内空间可同时容纳1-2根常规直径的手机充电线、鼠标线或者耳机线，满足单工位常用线缆的固定需求。

　　上压盖的弧面造型并非单纯的外观设计，其曲面弧度贴合手指按压施力的角度，在初始对位夹装时，用户可以直接按压上压盖快速调整夹体开口大小，再通过底部旋钮锁紧，减少旋钮空转的行程，提升安装效率。夹体侧面的开放式走线口设计，不需要将线缆端头从夹体内部穿入，直接从侧口就能把线缆卡入容纳槽，对于已经两端接好设备的线缆来说，这个设计大幅降低了拆装难度，不用反复插拔设备端接口就能完成线缆固定。

　　实际使用时，先将C型夹座卡在桌面边缘的目标位置，转动底部旋钮让上压盖与桌面下表面贴合，持续转动旋钮直到夹体完全锁紧在桌面上，再将需要固定的充电线从侧口卡入夹座的走线槽内，调整好线缆伸出的长度，就能避免线缆因拖拽滑落至桌面下方。除了桌面场景，该结构也可适配在厚度符合要求的工作台侧边、置物架层板、设备机柜边缘等位置，用来固定小型传感器引线、设备控制线等细软线缆，应用场景不局限于办公桌面。

　　从结构可靠性角度分析，该绳夹的受力路径清晰，夹持力通过螺纹柱传递到上下两个承压面，螺纹的自锁特性可以保证夹体在长期使用中不会因振动出现松脱，夹体的壁厚经过强度校核，在常规夹持力作用下不会出现塑性变形，反复拆装的使用寿命满足日常高频使用需求。整体结构没有复杂的曲面特征，加工工艺适配性强，无论是采用注塑成型生产塑料材质产品，还是采用金属切削加工金属材质样品，都能快速实现量产或打样，不需要特殊的加工设备与工装。
