嵌套式方块齿趣味CNC加工结构件

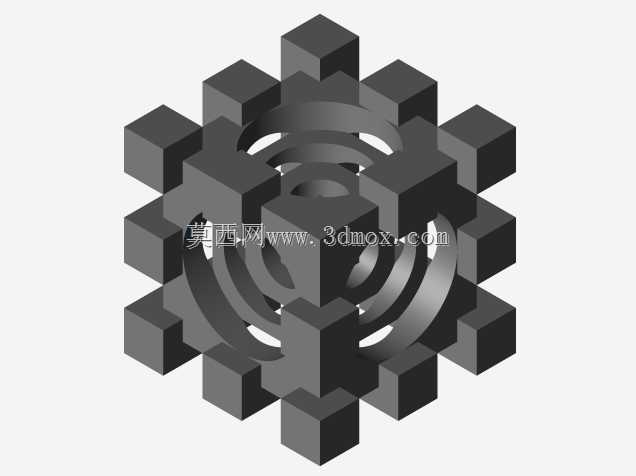

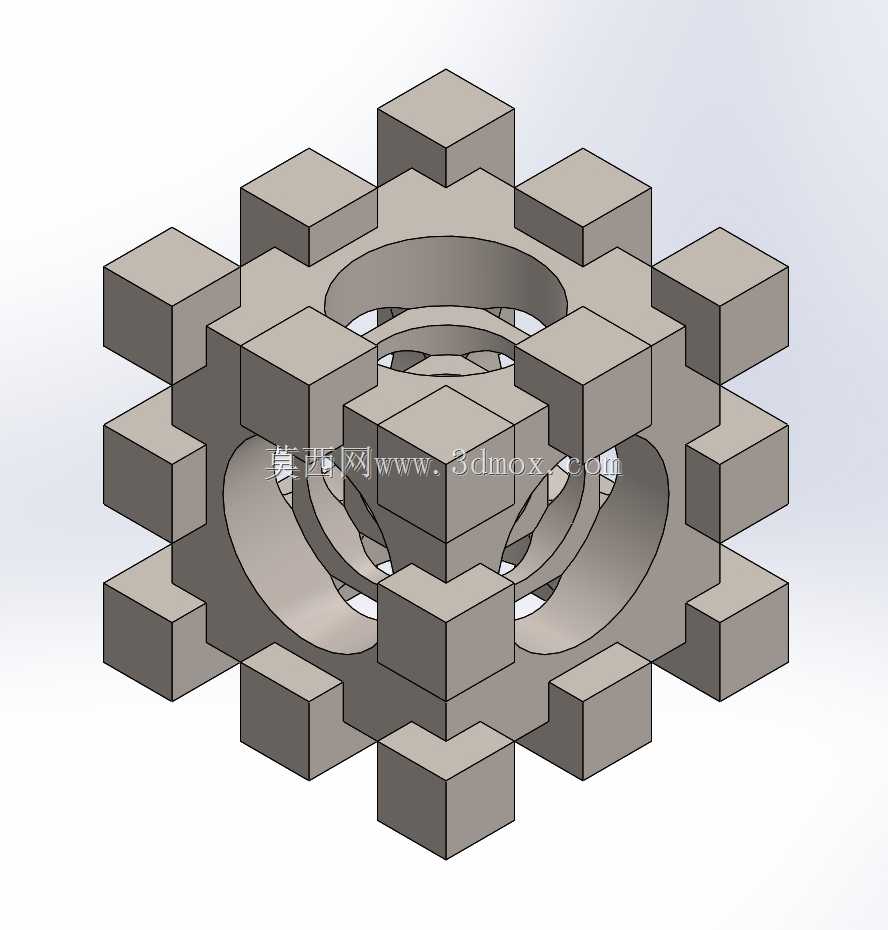

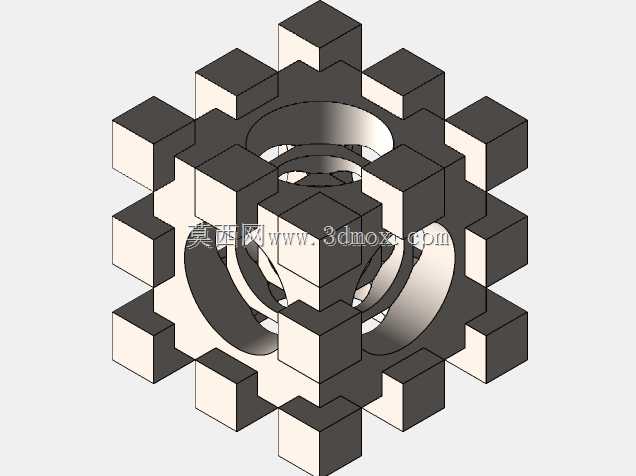

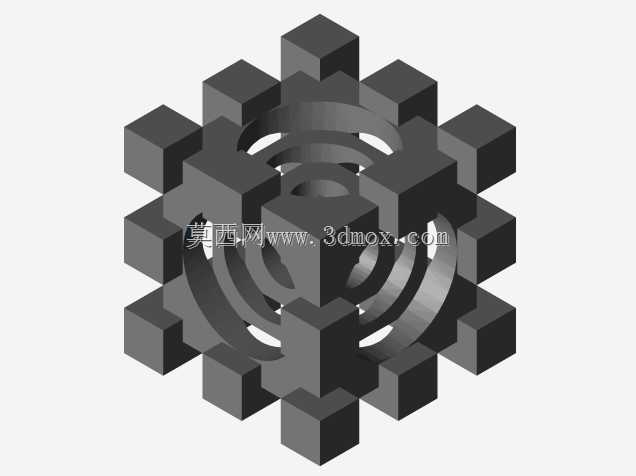

　　这款嵌套式方块齿结构件，最初是作为三轴CNC加工中心的工艺验证工件开发的，日常在机加工车间里，这类结构件常被用来校验设备的多面加工同轴度、刀具进给路径的合理性，也可作为数控编程初学者练习分层铣削、同轴嵌套特征加工的实操样件。从结构功能来看，它并非传统传动场景下的受力齿轮，而是通过多层同轴嵌套的环形基体，搭配外沿均匀分布的方块状凸齿，实现层与层之间的间隙配合，每层环体都可独立绕中心轴线转动，转动过程中方块凸齿不会发生干涉，能直观展示空间同轴嵌套结构的运动逻辑，也可作为机械原理教学的具象演示道具，帮助初学者理解回转体嵌套结构的装配间隙控制逻辑。设计阶段最先敲定的是中心基准轴线，所有环形基体的回转中心完全重合，

　　从最内层到最外层的环体壁厚保持均匀，避免加工过程中因壁厚差过大导致的振刀问题，外沿的方块凸齿采用等角度圆周阵列排布，每个方块的棱边都做了微小的倒角处理，既避免加工后锐边划手，也能减少刀具在直角位置的进给冲击。外形尺寸上，整体为正多边形外轮廓，最大外接圆直径适配常规100mm规格的平口钳装夹范围，厚度控制在30mm以内，不需要加长刀具即可完成全特征加工，安装边界完全匹配普通三轴加工中心的工作台T型槽装夹间距，不需要制作专用工装，直接用标准机用虎钳即可完成一次装夹全工序加工。实际加工过程中，这类结构需要先完成外轮廓的粗铣，留0.2mm的精加工余量，再逐层加工嵌套环之间的环形间隙，间隙值控制在0.1mm到0.15mm之间，

　　既保证各层环体能灵活转动，又不会出现径向窜动过大的问题，方块凸齿的侧面与环体外壁保持垂直，阵列角度误差控制在±0.05°以内，避免转动时相邻层的凸齿发生卡滞。除了工艺验证和教学演示用途，这类结构件也可作为创意机械摆件，通过表面阳极氧化或者喷砂处理后，能获得不错的展示效果，部分机械爱好者也会将其改装为指尖解压构件，通过转动不同层的环体来实现趣味互动。设计时特意规避了传统齿轮的渐开线齿形，采用方块状凸齿的核心原因，是降低加工时的刀具路径复杂度，不需要专用的成型铣刀，用普通平底立铣刀即可完成所有特征加工，同时方块凸齿的等截面特征也方便编程时做路径优化，减少空刀行程。嵌套环的内侧与外侧都采用同轴圆柱面作为配合面，

　　配合面的表面粗糙度控制在Ra1.6以内，降低转动时的摩擦阻力，中心的通孔为基准工艺孔，加工时可以先钻铰该孔作为定位基准，后续所有特征都以该孔为基准找正，能有效提升各层环体的同轴度，减少装配后的转动卡滞问题。整体结构没有额外的紧固件，所有层体都通过自身的环形凸台实现轴向限位，加工完成后不需要额外装配工序，只要将各层之间的加工残留毛刺清理干净，即可实现自由转动，这种一体化加工的嵌套结构，也能很好地体现CNC加工的工艺优势，不需要拆分零件即可实现多层活动构件的成型。
