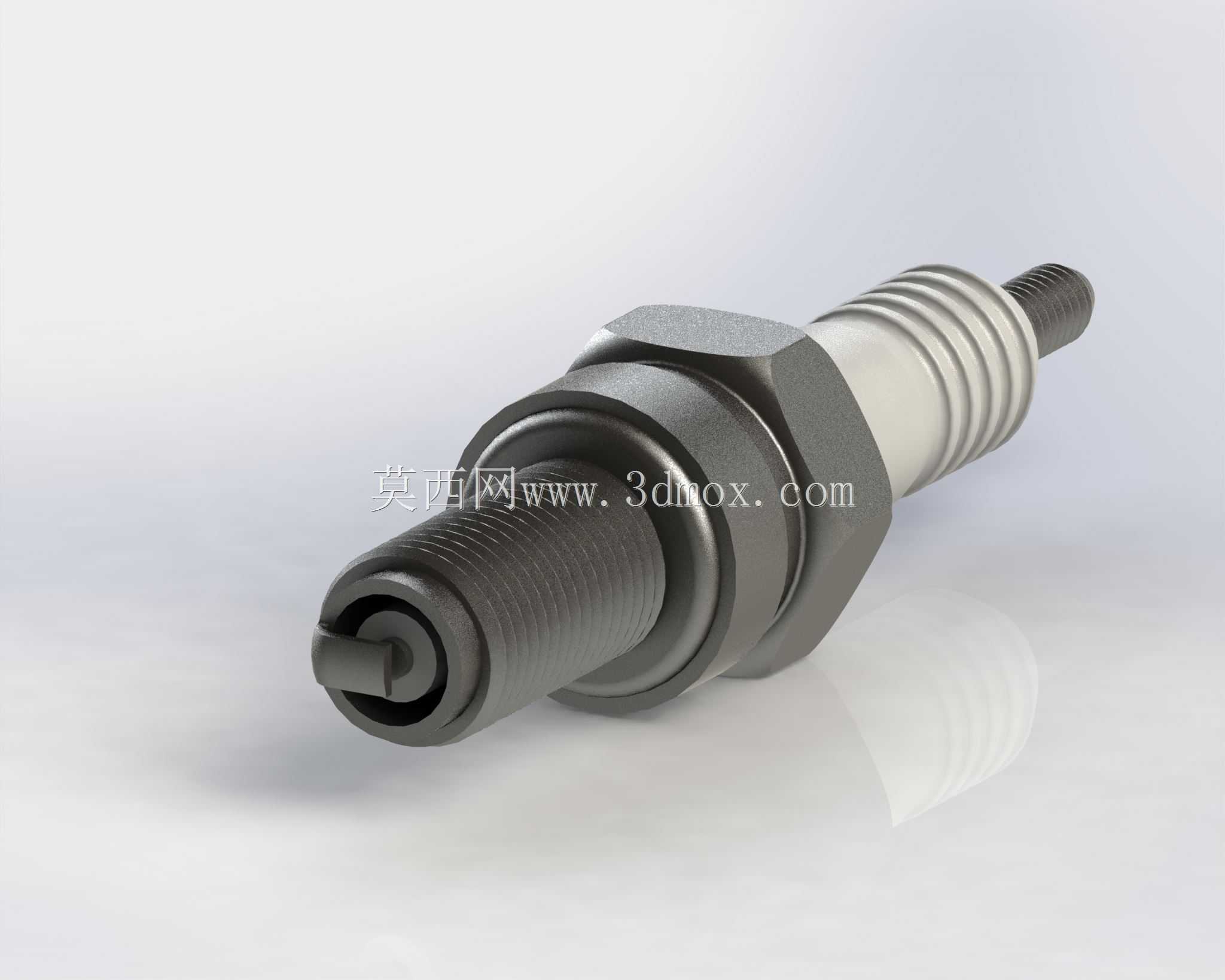

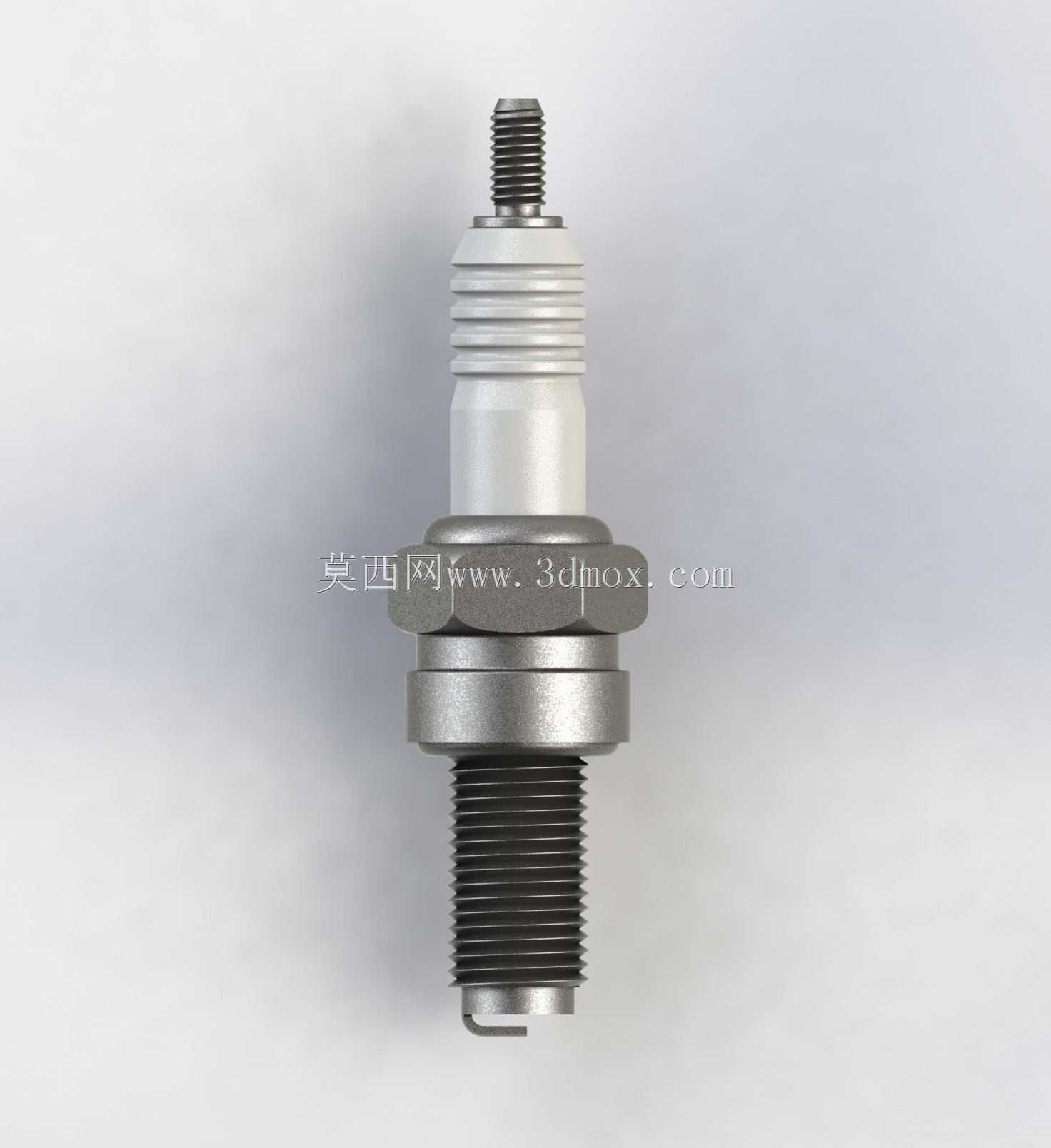

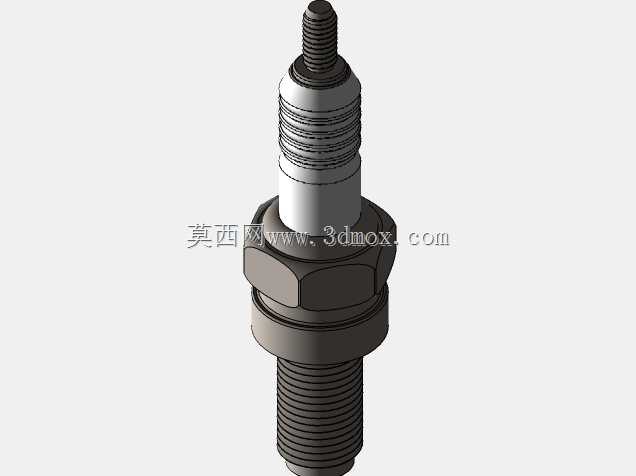

NGK CR6E型火花塞高精度结构建模

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、火焰传播稳定性的核心执行部件，这款CR6E规格的火花塞建模，完全围绕量产装车的实际装配边界与功能需求展开，没有做多余的艺术化修饰。先从安装匹配的边界尺寸说起，建模时严格遵循了该型号的实际装配要求：六角紧固部位采用5/8英寸标准对边尺寸，适配市面上绝大多数摩托车、小排量通用汽油机的火花塞套筒，不会出现套筒卡滞或者打滑的问题；主体连接螺纹为M10x1规格，螺纹有效旋合长度设定为19毫米，也就是行业内常说的.750英寸 reach值，这个尺寸直接决定了火花塞电极伸入燃烧室的深度，过短会导致点火位置靠外、火焰传播距离变长引发燃烧不充分，过长则会出现电极碰撞活塞顶的致命故障，

　　建模时特意把螺纹收尾的退刀槽位置做了精准还原，避免装配时螺纹卡滞在缸盖螺纹孔端口。点火间隙严格控制在0.032英寸，也就是约0.81毫米，这个间隙值是兼顾常规电感点火系统能量输出、冷启动点火可靠性、高速工况下电极跳火稳定性的常用设定，建模时中心电极与侧电极的相对位置做了同轴度约束，侧电极的折弯角度、与中心电极的贴合平行度都按照实物做了还原，不会出现间隙不均导致的跳火偏移问题；顶部的接线端采用PM4x0.7规格的螺纹结构，适配高压点火线的连接端子，保证接线后接触电阻稳定，不会出现高速工况下断火的问题。从结构功能分层来看，建模时把火花塞的几个核心功能段做了独立的结构拆分：最下端的电极段，中心电极采用突出陶瓷绝缘体端面的设计，

　　侧电极焊接在金属壳体的下端面，两者之间的空腔做了圆滑过渡，避免积碳在棱角处堆积导致漏电；中间的陶瓷绝缘段，做了多道环状的伞棱结构，这个结构不是装饰性设计，是为了增加壳体与中心电极之间的表面爬电距离，在缸盖内出现油污、冷凝水的时候，依然能保证绝缘性能，不会出现表面闪络导致的点火失效，陶瓷段与金属壳体之间的密封垫圈位置也做了预留，装配后可以实现燃烧室的高压密封，避免缸压泄漏；上部的金属壳体段，除了六角紧固结构与安装螺纹之外，还预留了密封垫圈的安装台阶，这个台阶的平面度在建模时做了严格约束，保证密封垫圈压紧后受力均匀，不会出现漏气问题。从实际应用场景来说，这款火花塞主要适配小排量单缸、双缸汽油机，涵盖跨骑/踏板摩托车、通用汽油发电机组、

　　小型园林机械（割草机、打药机、小型动力喷雾器）等设备，建模时充分考虑了这些应用场景的装配限制：整体最大外径没有超过缸盖火花塞安装孔的常规避让尺寸，陶瓷段的长度也适配这些设备缸盖的安装沉孔深度，不会出现安装后陶瓷段外露过长被高压包磕碰的问题。建模过程中没有为了视觉效果做夸张的倒角或者异形结构，所有的圆角、退刀槽、台阶尺寸都参考了实物的测绘数据，比如金属壳体与陶瓷段结合位置的滚压收口结构，也做了还原，这个部位是火花塞生产过程中把陶瓷体固定在金属壳体内的关键工艺结构，虽然不直接参与装配或者点火功能，但还原后能完整呈现火花塞的实际生产工艺特征，方便做装配模拟、工艺演示或者教学展示。另外，电极部位的材质区分在建模时也做了结构上的边界划分，中心电极的镍合金端头、侧电极的焊接位置都做了清晰的结构分界，方便后续做有限元热分析的时候赋予不同的材料属性，比如计算不同工况下电极的散热速度、陶瓷体的温度分布，判断火花塞的热值是否匹配目标发动机的热负荷。很多新手建模火花塞的时候容易忽略螺纹旋合长度与电极伸出量的匹配关系，要么把螺纹做长了导致电极撞活塞，要么把六角部位的尺寸做小导致套筒无法匹配，这次建模特意把这些容易出错的安装边界做了精准的尺寸约束，不管是用来做发动机整机的装配干涉检查，还是做点火系统的原理演示，或者是做维修培训的拆解模型，都能直接使用，不需要再调整核心安装尺寸。
