带旋转支撑底座的镂空特纳立方结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511682
  • 带旋转支撑底座的镂空特纳立方结构
  • 带旋转支撑底座的镂空特纳立方结构
  • 带旋转支撑底座的镂空特纳立方结构
  • 带旋转支撑底座的镂空特纳立方结构
  • 带旋转支撑底座的镂空特纳立方结构
  • 带旋转支撑底座的镂空特纳立方结构

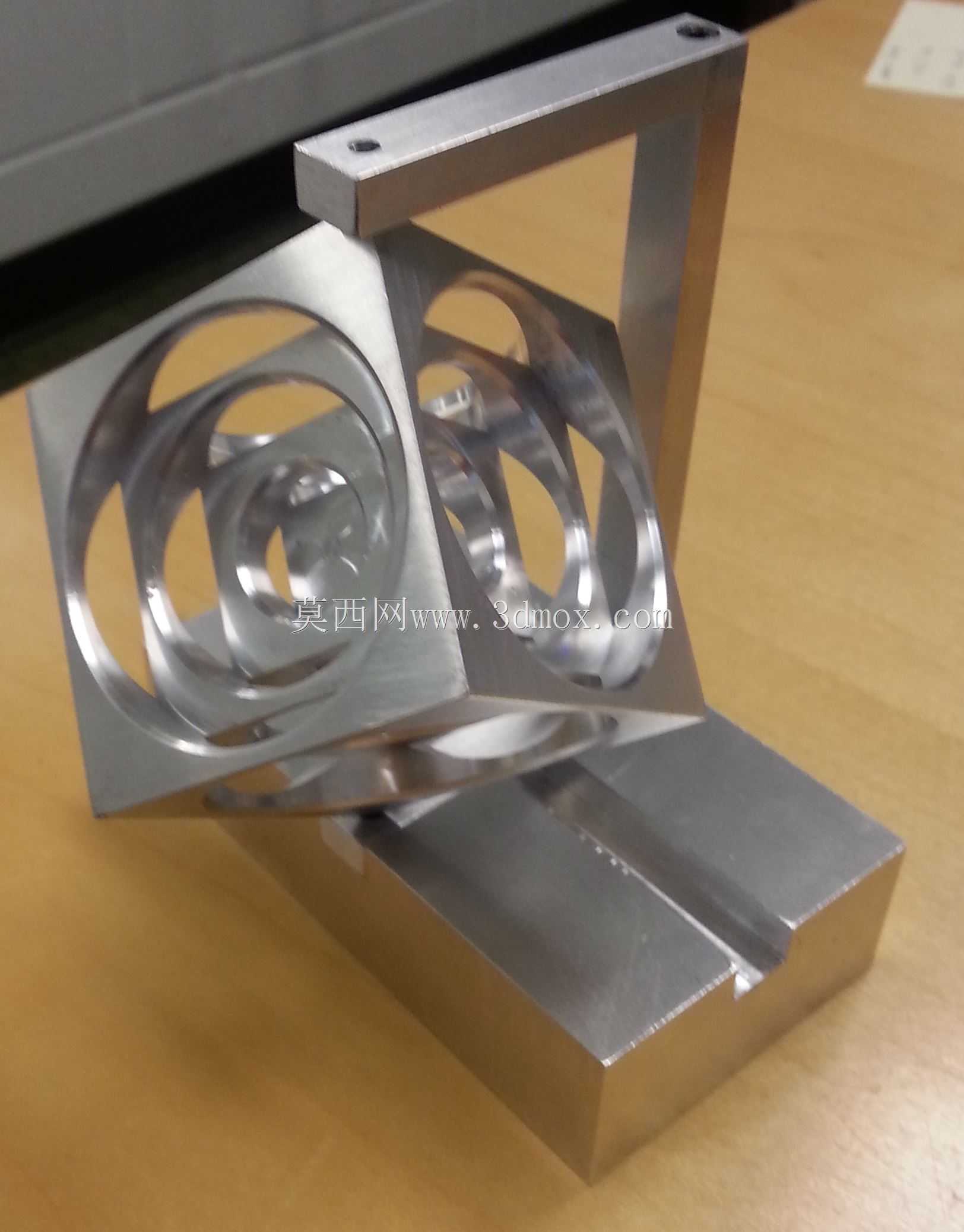

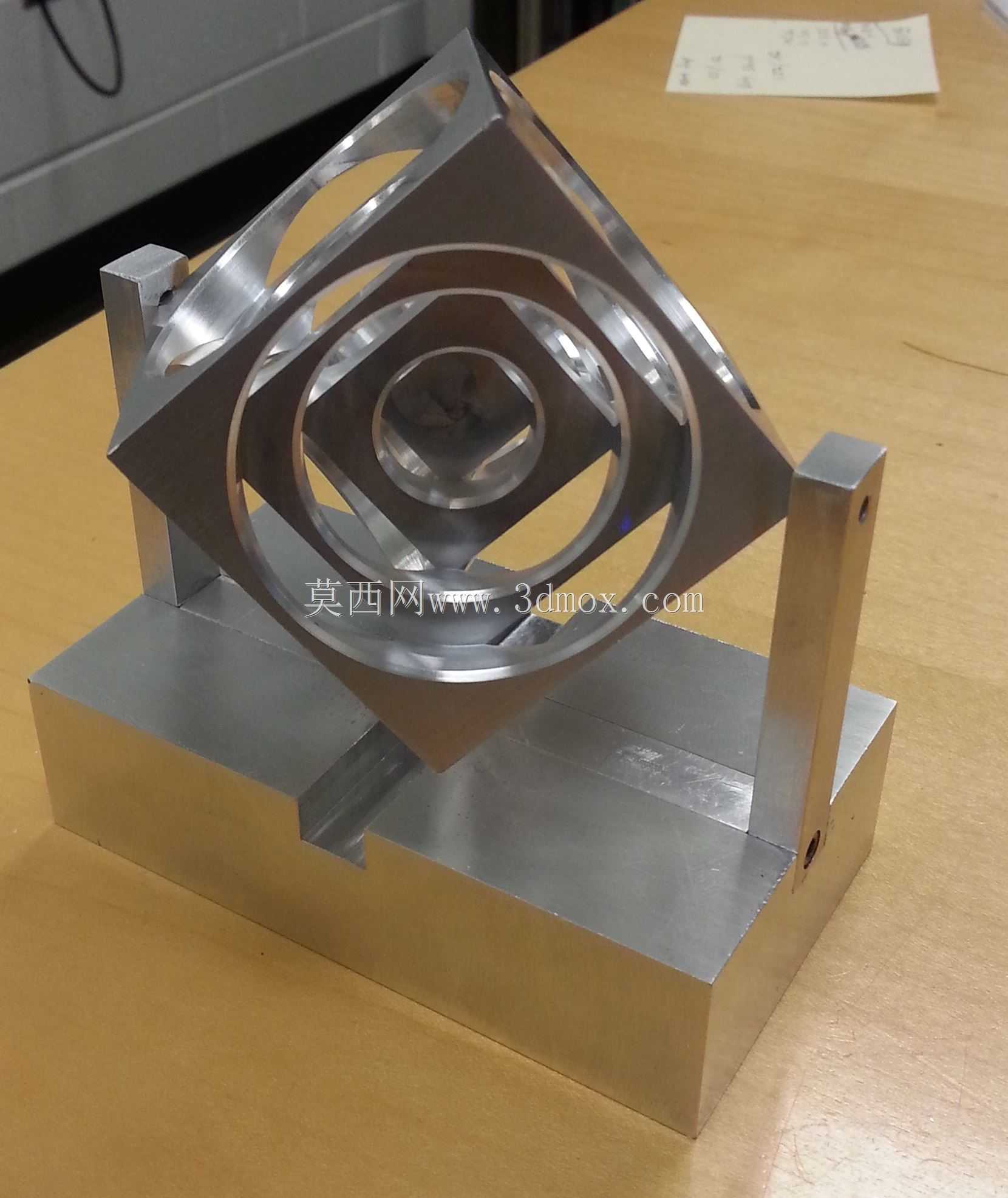

  这套带支撑底座的特纳立方结构,最初是作为机械加工技能实训的典型考核工件走入工程领域的,早年在普铣、加工中心的技能等级考核中,能独立完成整套特纳立方的加工,是评判操作工空间加工能力、装夹找正精度的核心参考项。现在除了实训场景,这类结构也常被做成工业风的桌面展示摆件,放在机加工车间的班组展示台、机械设计工作室的陈列架上,用来直观展示空间曲面加工、多轴联动加工的工艺水平,也有不少机械爱好者会把这类结构做成教学演示道具,给刚接触机械加工的新人讲解空间结构的装夹逻辑、加工余量控制思路。

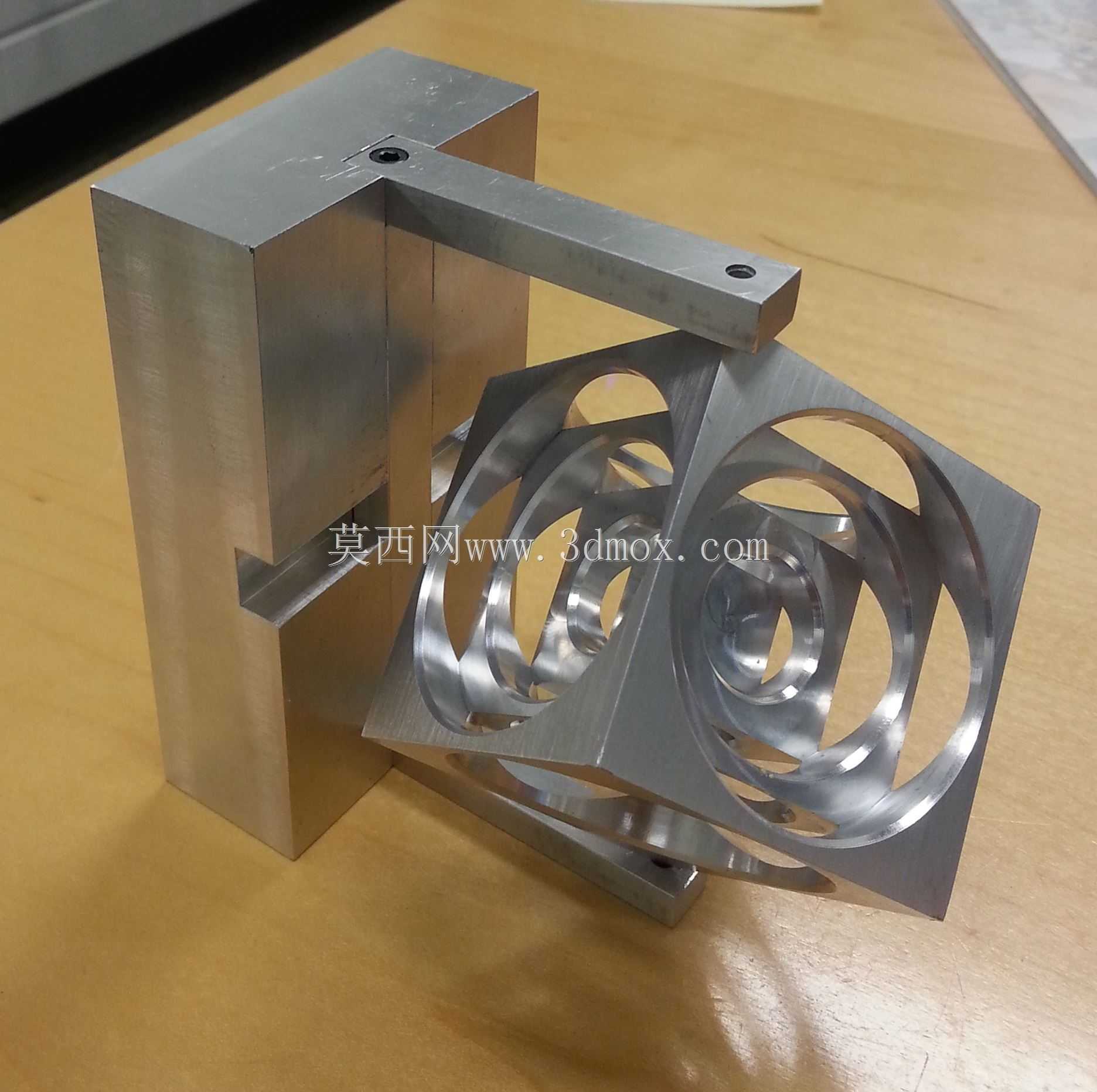

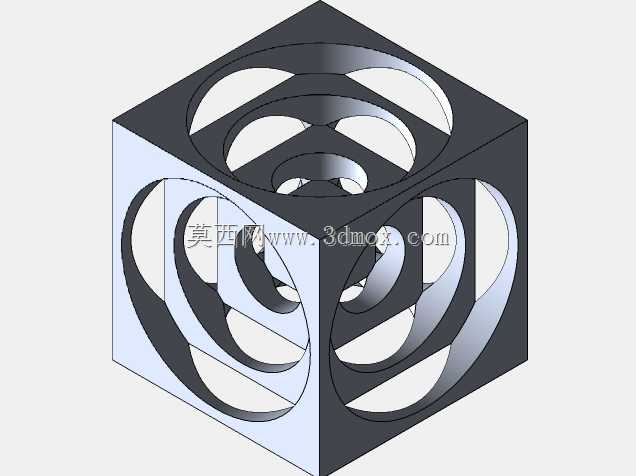

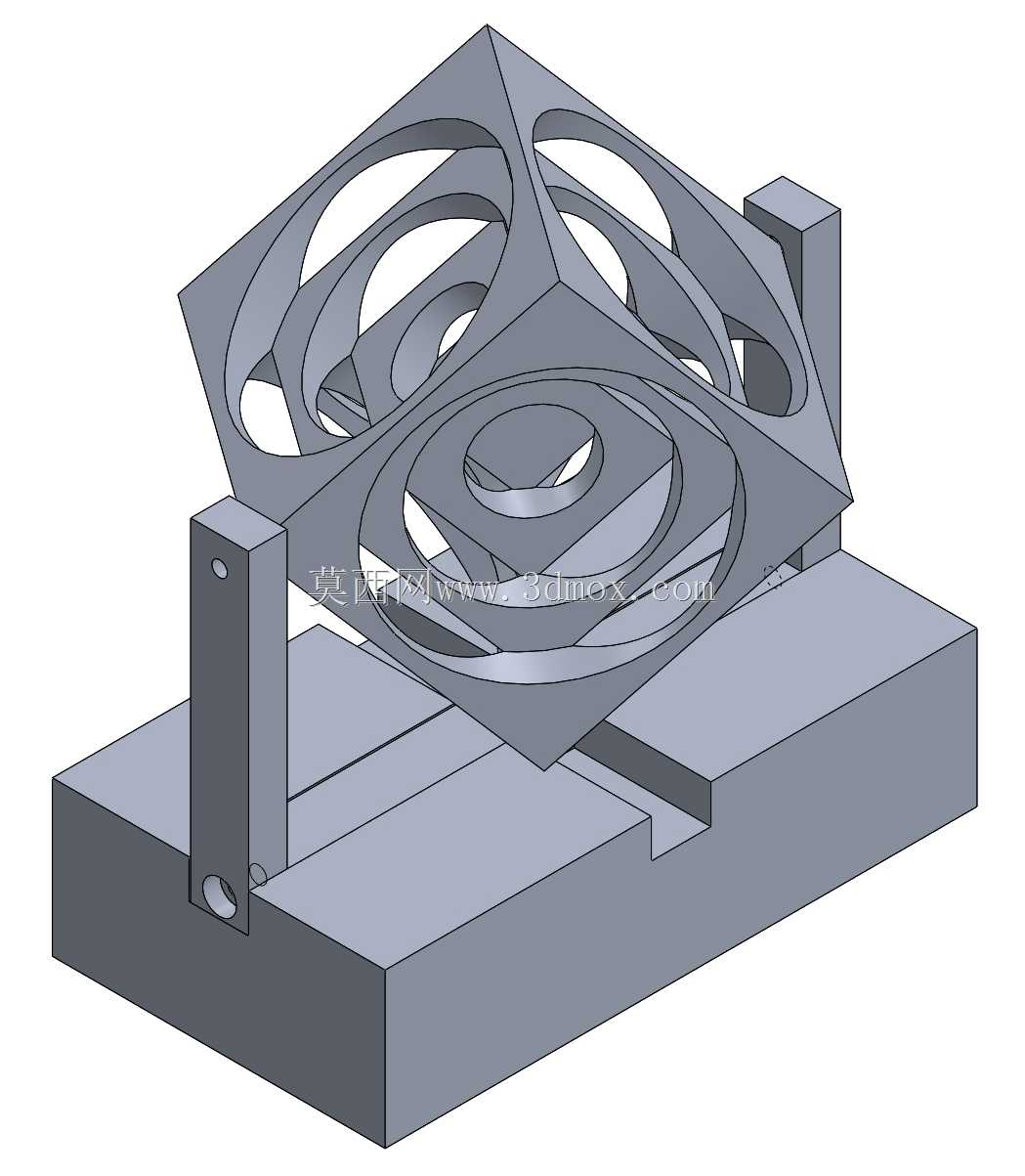

  整套结构分为旋转立方主体和支撑底座两个核心部分,立方主体采用多层嵌套的镂空设计,每一层立方框架都做了环形镂空减重,相邻层的框架之间保留均匀的转动间隙,没有额外的连接销轴,完全依靠各层框架的加工精度实现嵌套配合,转动时不会出现卡滞或松脱的情况。支撑底座采用分体式的槽型基座加双侧立板支撑结构,基座上开有平行的定位槽,用来调整两侧立板的安装间距,适配不同尺寸的立方主体;两侧立板顶部开有同轴的安装孔,用来穿装支撑轴,承载立方主体的重量,同时让立方主体可以绕水平轴顺畅旋转,立板和基座之间通过紧固件连接,安装时需要先找正两侧立板安装孔的同轴度,避免支撑轴出现别劲的情况,影响立方的转动流畅度。

  设计这套结构的时候,首先要确定立方主体的最大外形边界,要保证立方在任意旋转角度下,都不会和基座、两侧立板发生干涉,所以需要先做全角度的运动仿真,核算立方旋转时的最大外轮廓包络尺寸,再以此为依据确定两侧立板的间距、立板的高度,以及基座的长度和宽度尺寸。立方主体的各层嵌套结构,设计时要严格控制每层框架的壁厚,壁厚过薄会导致加工时容易出现振纹,甚至工件变形,壁厚过厚则会增加整体重量,给支撑轴带来额外的负载,同时影响镂空结构的视觉效果;每层的环形镂空结构,要保证圆弧和立方框架的棱边过渡平滑,避免出现应力集中的尖角,既影响加工时的刀具寿命,也会在长期转动过程中出现应力变形。

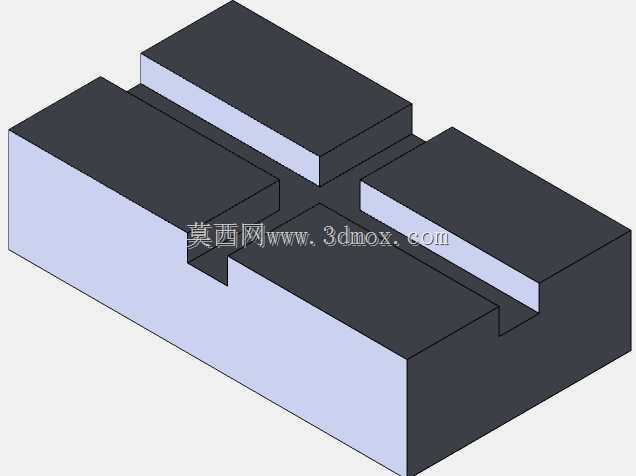

  支撑底座的设计重点在安装基准的统一性,基座的底面作为整个结构的安装基准面,需要保证平面度要求,避免放置时出现晃动;基座上的定位槽要和立板的安装凸台采用间隙配合,方便调整立板间距的同时,保证立板安装后的垂直度,立板上的支撑轴安装孔,要保证和基座底面的平行度,这样立方主体安装后,旋转时的重心始终在支撑轴的轴线上,不会出现偏重卡滞的情况。支撑轴和立方主体的连接位置,设计在立方主体的对称中心线上,保证立方旋转时的动平衡,避免长期转动后出现支撑轴磨损不均的问题。

  从实际使用的角度看,如果是作为实训加工件,这套结构的尺寸设计要适配常规的加工行程,比如立方主体的最大外形控制在100mm以内,基座的长度控制在180mm、宽度控制在120mm以内,这样用常规的立式加工中心或者数控铣床就能完成全工序加工,不需要用到大行程的设备;如果是作为展示摆件,尺寸可以根据摆放空间调整,但核心的配合间隙、支撑同轴度要求不能降低,否则会影响转动的流畅度。加工立方主体的时候,需要采用多面装夹的工艺,每次装夹都要找正基准面,保证各层框架的对称度,镂空加工时要采用小切削量的进给方式,避免工件变形;支撑底座的加工要先完成基座的平面加工,再加工定位槽和立板的安装结构,最后配做支撑轴的安装孔,保证整体的装配精度。
