乐高人仔数控注塑模具结构设计

　　这套模具针对经典款乐高人仔的批量注塑成型需求开发，适配常规卧式注塑机的安装接口，模架采用标准龙记模胚规格，长宽尺寸控制在350mm×300mm范围内，可直接适配锁模力120T及以上的通用注塑设备，无需额外修改设备安装孔位。模具采用CNC精雕配合慢走丝加工成型，模腔部分选用S136H预硬钢材，经淬火处理后硬度可达HRC48-52，能够满足长期批量生产的耐磨需求，预计正常生产工况下模腔使用寿命可达30万模次以上。

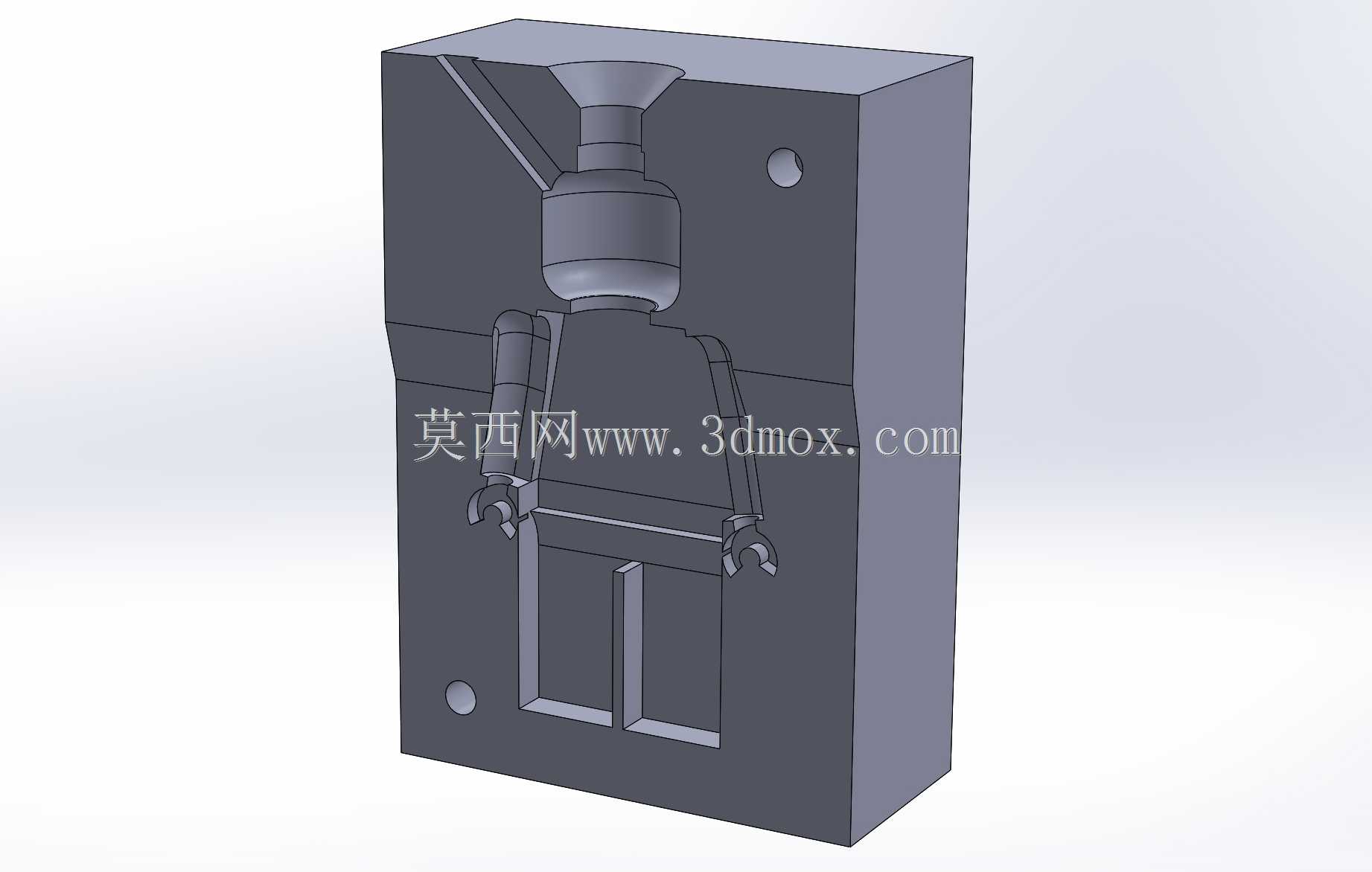

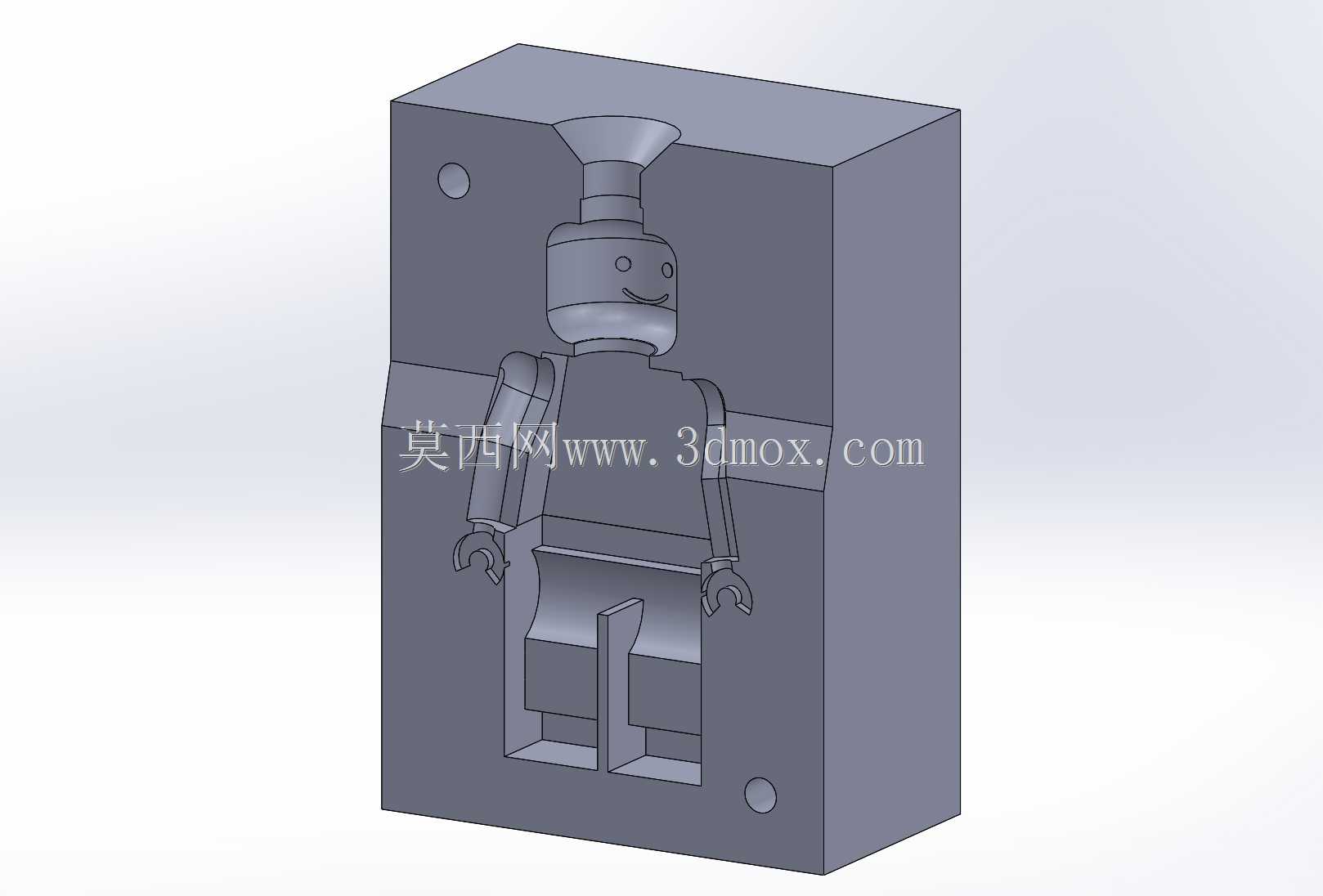

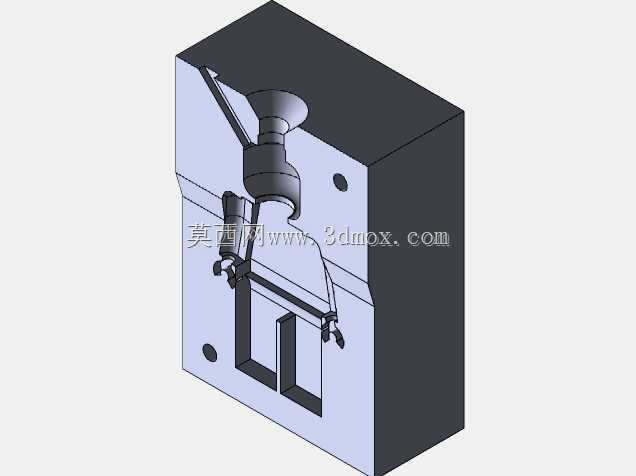

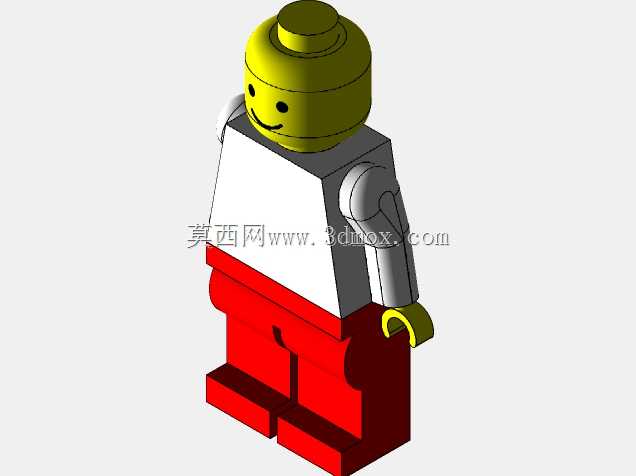

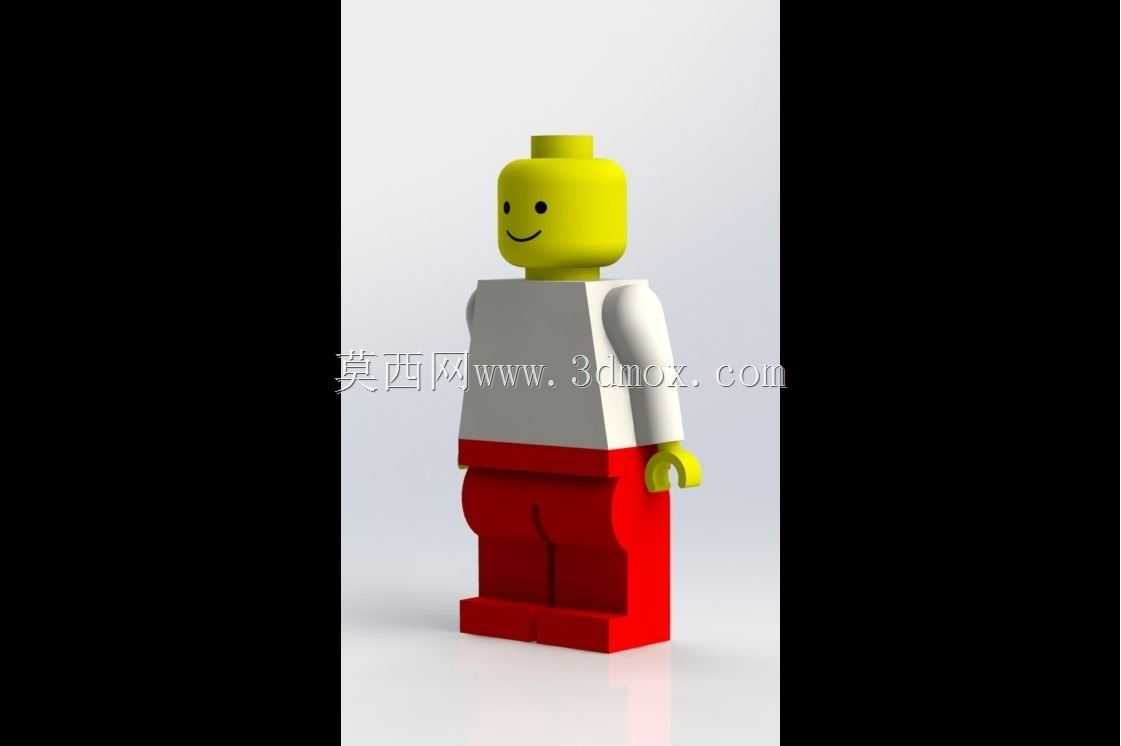

　　人仔整体分为头部、躯干、手臂、腿部四个独立成型区域，最初的分模思路是按照常规直立零件的水平分模线设置，但实际建模验证中发现，人仔手臂存在15°的自然倾斜角度，若直接沿水平方向拆分模面，手臂位置会形成明显倒扣，不仅会增加顶出难度，还会在零件表面留下夹线痕迹，影响玩具外观的光洁度。后续调整分模逻辑，将躯干部分的分模线沿手臂倾斜角度做曲面延伸，把手臂的倒扣区域整合到动模侧的滑块结构中，采用斜导柱带动侧抽芯的结构，开模过程中斜导柱驱动滑块沿倾斜导轨滑移12mm，完全脱离手臂倒扣区域后，再由顶针板带动顶杆将成型件平稳顶出，避免顶出过程中零件出现变形、白痕等缺陷。

　　浇注系统采用点浇口进料结构，浇口位置设置在人仔头部顶面中心，直径控制在0.8mm，熔融的PP或ABS塑料经主流道、分流道后从点浇口快速填充模腔，填充时间控制在1.2s以内，能够保证四个成型区域的填充速度一致，避免出现缺胶、飞边等成型缺陷。冷却水路采用环绕式布局，在动模、定模的模腔周边分别设置直径8mm的冷却水道，水道距离模腔表面的距离统一控制在15mm，保证模腔各区域温度均匀，冷却时间控制在8s左右，有效缩短成型周期，提升批量生产效率。

　　顶出系统针对人仔不同部位的结构特点做差异化设计，头部、躯干等平整区域采用圆顶针顶出，腿部的空心结构位置采用扁顶针配合司筒结构，避免顶出时受力不均导致腿部薄壁结构出现顶穿、变形问题。排气槽开设在分模面的末端位置，深度控制在0.02mm，既能够保证模腔内的空气在填充过程中顺利排出，避免零件内部出现气泡、烧焦等缺陷，又不会出现塑料溢料形成飞边的问题。

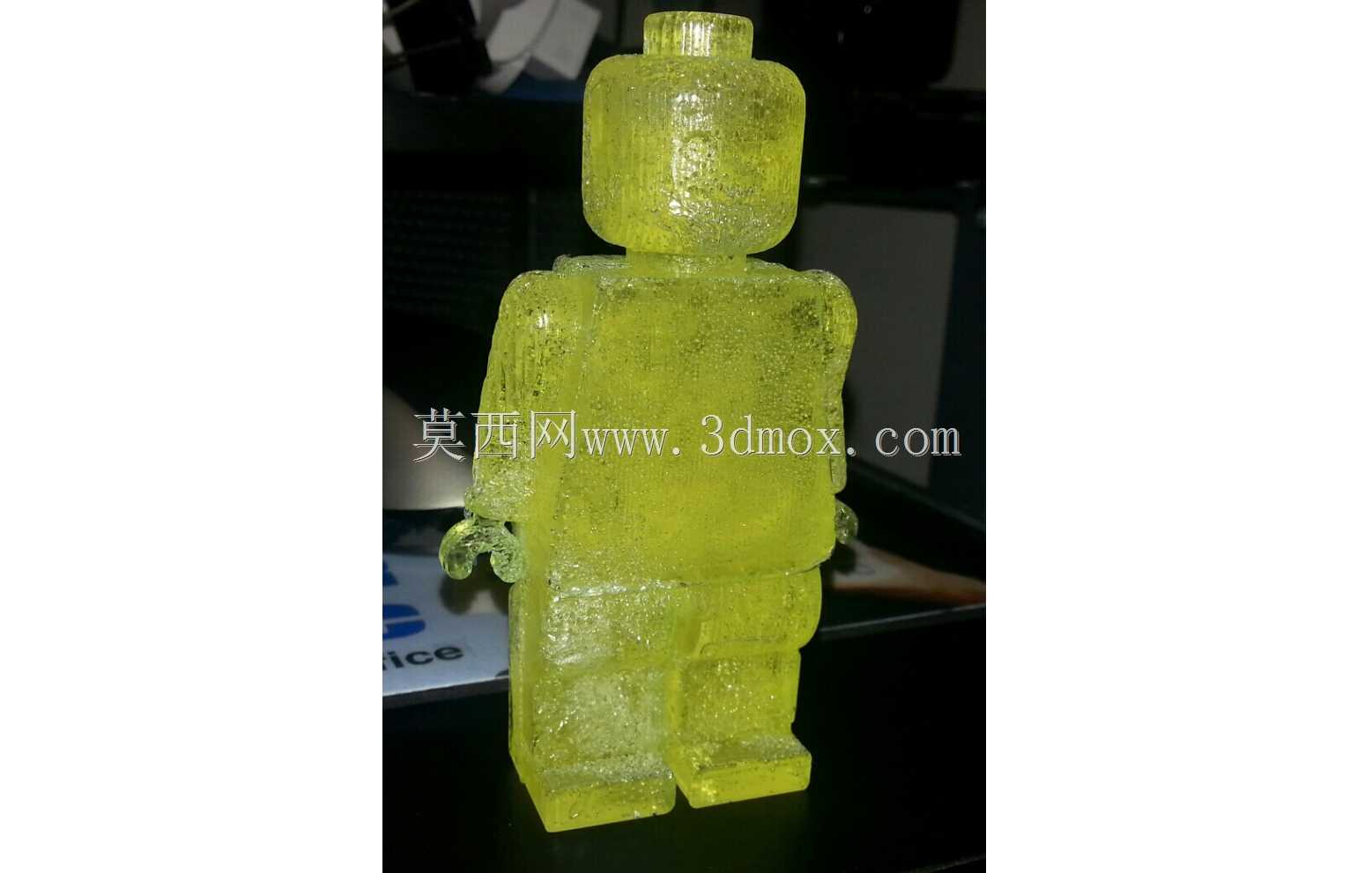

　　这套模具的实际应用场景覆盖玩具制造行业的小批量试产、大批量量产需求，成型后的人仔零件尺寸公差控制在±0.05mm以内，能够和标准乐高积木的拼接接口完全适配，拼接松紧度符合玩具行业的相关标准，不会出现过松易脱落、过紧难拼接的问题。模具的导向系统采用标准导柱导套配合，导柱直径20mm，配合间隙控制在0.01mm以内，开模合模过程中动定模的定位精度稳定，长期生产也不会出现模腔错位的问题，能够有效保证成型零件的尺寸一致性。在模具加工阶段，所有成型曲面均采用五轴CNC一次加工成型，减少后续抛光的工作量，模腔表面抛光至镜面级别，成型后的人仔零件表面无需额外做喷涂处理即可达到光洁的外观效果，有效降低后续的表面处理成本。
