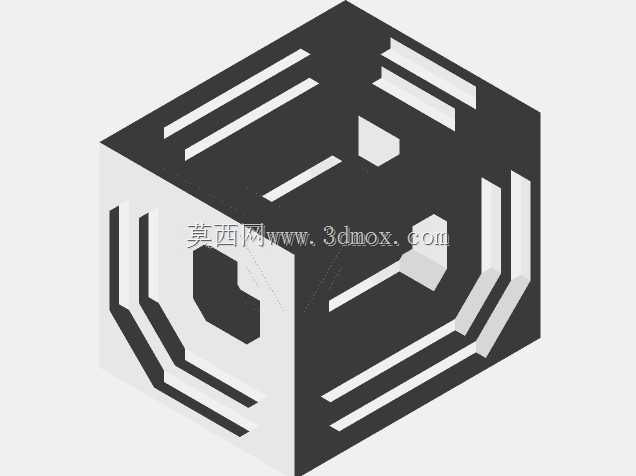

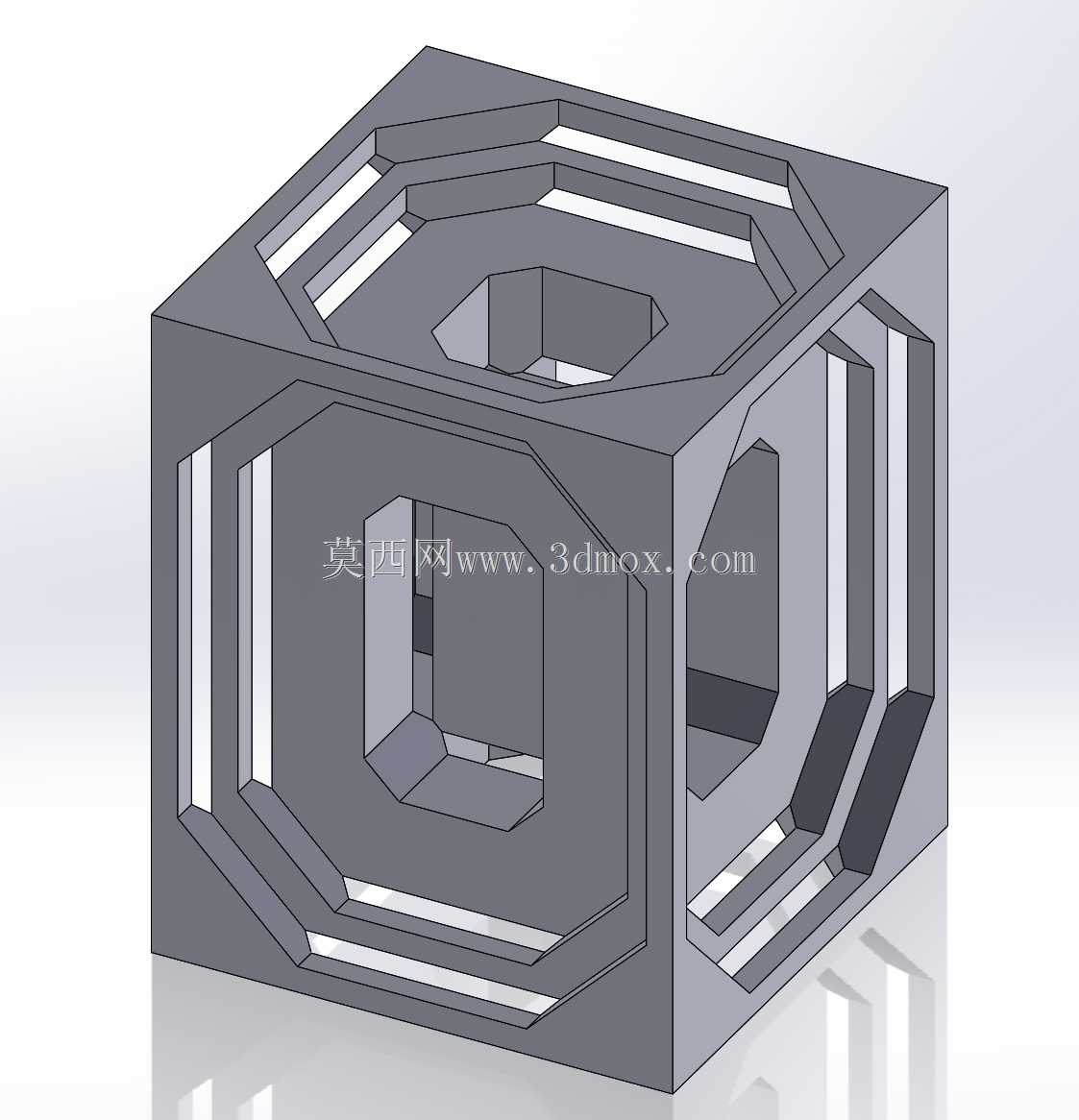

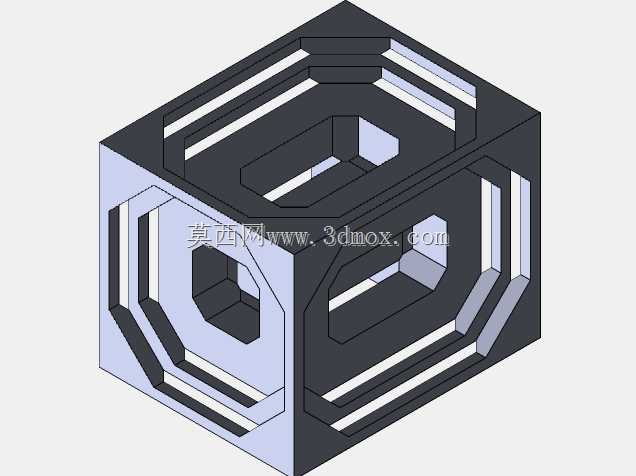

镂空嵌套式立方框架结构设计

　　该立方框架结构在设计之初，就瞄准了多场景的结构承载与空间分隔需求，在文创展陈领域，这类对称镂空的立方构件可作为展陈装置的核心骨架，依托六面贯通的镂空区域嵌入展示模块，既保证整体结构的视觉通透感，又能通过框架的刚性支撑维持展陈形态的稳定性，避免传统封闭展架的视觉遮挡问题。在模块化工装搭建场景中，这类立方构件可作为单元拼接节点，六面统一的镂空接口尺寸能够适配不同方向的连接杆件，快速组合成不同规格的工装框架，适配生产线旁的物料暂存、小型工件定位等多种需求，无需额外加工定制连接节点，大幅缩短工装搭建的周期。从功能特性来看，该结构采用正六面体基础构型，六个面均设计了同心八边形镂空通道，通道边缘做了多层阶梯式加强结构，

　　既通过镂空去除了非承载区域的冗余材料，降低整体构件的自重，又通过阶梯翻边的结构形式提升了镂空边缘的抗形变能力，避免镂空区域在受侧向挤压时出现边缘塌陷的问题。结构内部还设计了中心嵌套的小立方空腔，空腔与外部六面的镂空通道完全贯通，既可以作为流体介质的流通通道，适配部分散热、导流场景的使用需求，也可以穿设线缆、管路，作为集成式设备的布线框架使用，让管线从结构内部穿行，提升整体设备的整洁度，避免管线外露造成的剐蹭、积尘问题。设计过程中，首先确定了正六面体的对称基准，以立方体的几何中心为原点建立三维坐标系，保证六个面的结构特征完全对称，降低后续加工的编程难度，无论是采用铣削加工还是3D打印成型，对称结构都能减少加工路径的重复调整，

　　提升加工效率。在镂空结构的尺寸设计上，外部八边形镂空的内切圆直径控制在立方边长的六成左右，既保证足够的通透空间，又预留足够的边框宽度维持结构刚性，边缘的阶梯结构每层缩进尺寸保持一致，让应力能够沿着阶梯斜面均匀传递，避免直角结构带来的应力集中问题。内部嵌套的小立方空腔边长为外部立方体边长的三分之一，空腔边缘同样做了倒角过渡，避免内部尖角在受冲击时出现应力断裂的问题。从安装边界来看，该立方体构件的六个外表面均为平整的安装基准面，平面度控制在较高精度范围内，可直接贴合安装在其他设备的平面基座上，无需额外加工安装基准。每个面的镂空阶梯结构可作为嵌入式安装的定位槽，适配对应尺寸的功能模块直接卡入安装，无需额外设计固定压片，

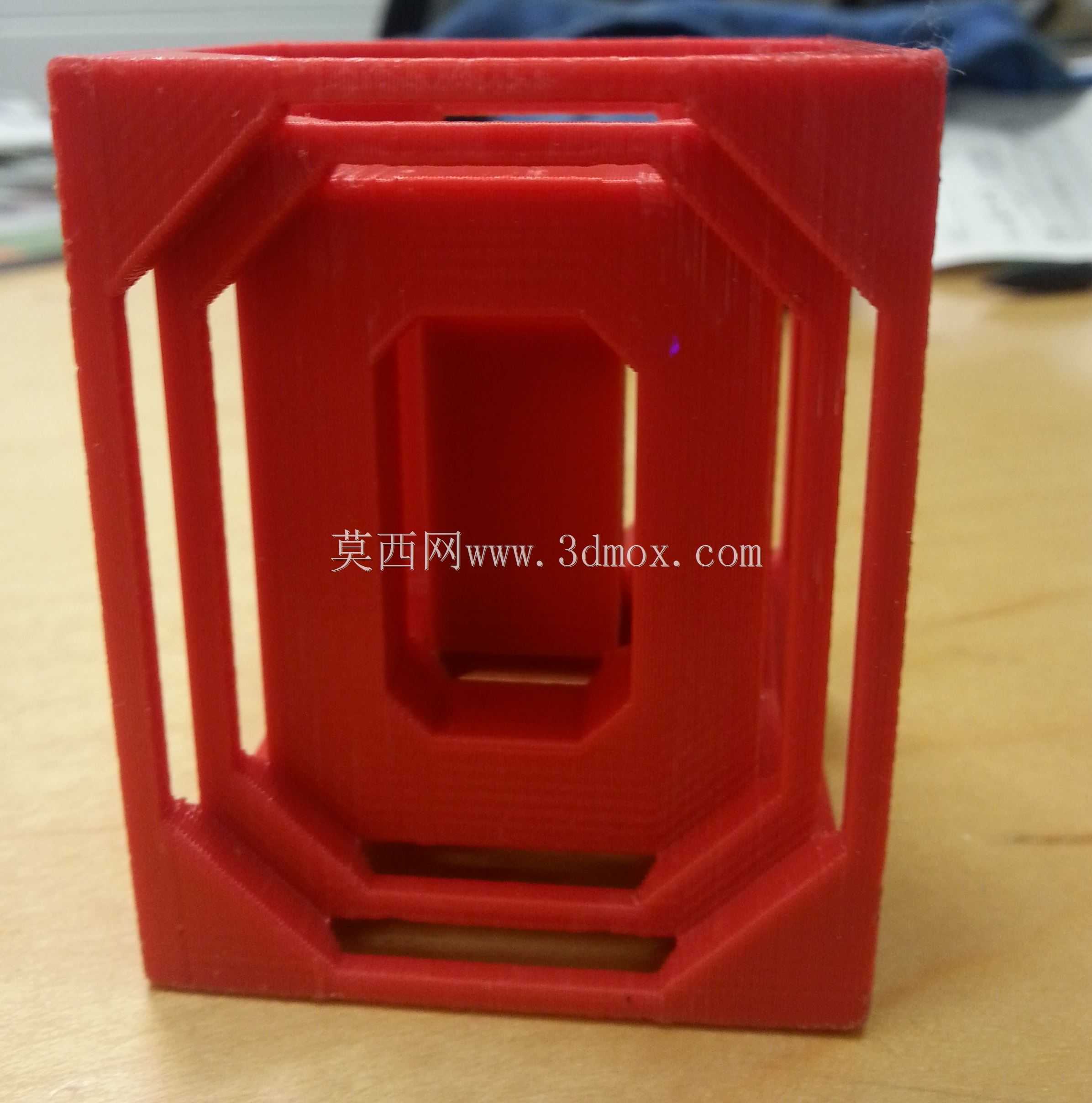

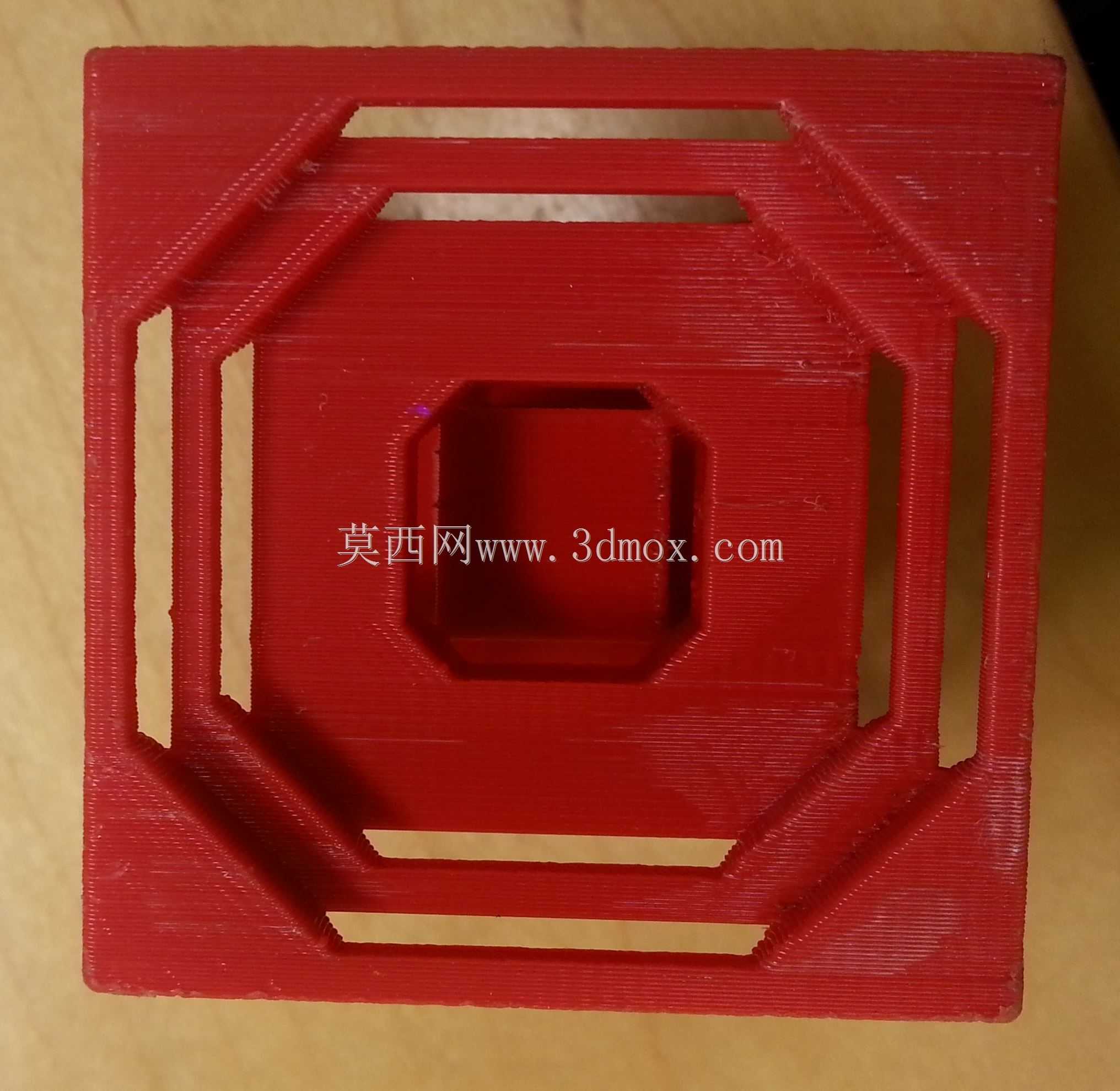

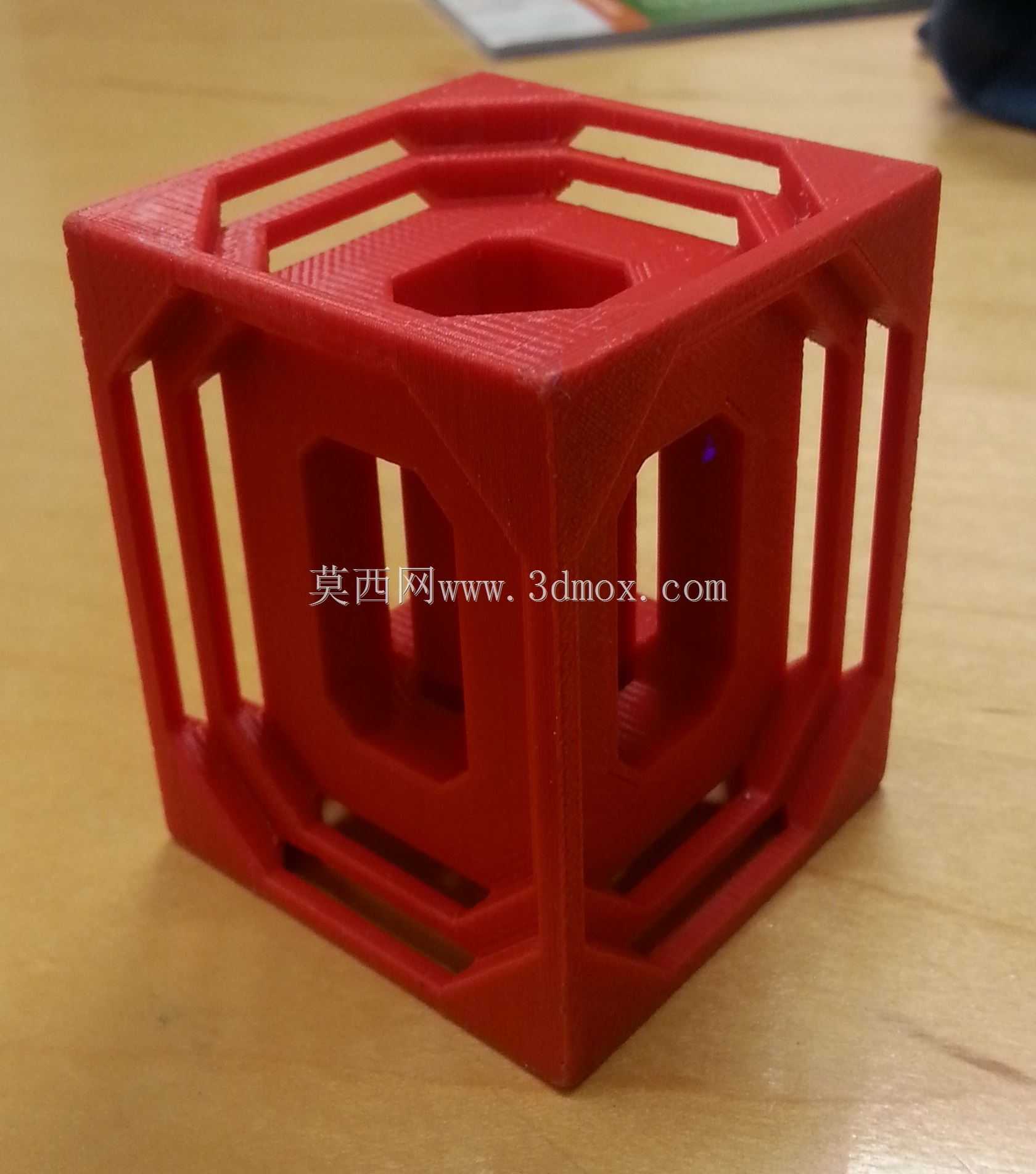

　　安装时仅需要保证相邻构件的基准面贴合对齐，即可完成拼接，拼接后的整体结构平面度偏差可控制在较小范围内，满足高精度设备的框架搭建需求。在结构强度校核阶段，针对构件承受垂直面压力、侧向扭转力的不同工况做了模拟验证，当垂直压力作用在单个外表面时，载荷会沿着边框的加强筋结构均匀分散到六个面的连接棱边上，不会出现局部载荷过大导致的形变；当承受侧向扭转力时，内部的中心空腔壁会形成辅助支撑，抵消扭转带来的结构形变，保证整体结构的稳定性。这类结构还可根据实际使用场景调整材质，采用金属材质加工时可作为重载设备的支撑框架，采用工程塑料加工时可作为轻量化的展陈、教学模型使用，不同材质下的结构尺寸无需做大幅调整，仅需要根据材质的强度参数微调边框厚度即可适配，具备较强的场景适配性。在实际加工环节，对称结构的设计让工件装夹更加便捷，一次装夹即可完成多个面的特征加工，减少装夹次数带来的精度误差，镂空区域的排屑空间充足，铣削加工时切屑可直接从镂空通道排出，不会在加工区域堆积造成刀具磨损加剧的问题。如果采用增材制造方式加工，贯通的镂空通道无需添加过多支撑结构，打印完成后支撑材料可直接从通道内取出，降低后处理的工作量。
