多工况介质分级用振动筛分设备结构

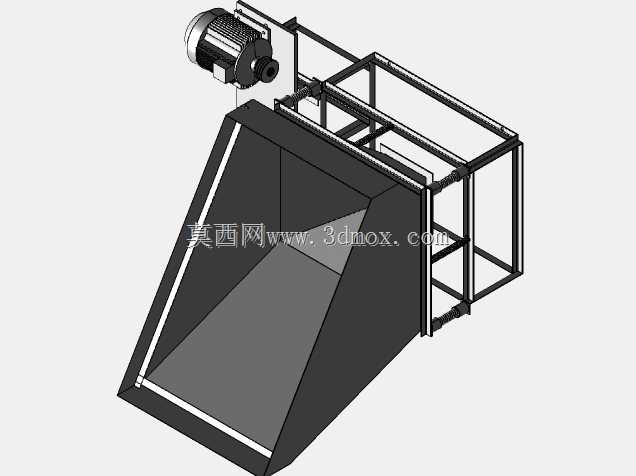

　　在矿山、建材、化工、粮食加工等散料处理产线里，振动筛是衔接破碎、研磨、配料工序的核心分选单元，这套三维结构完整还原了常规圆振动筛的主体受力框架与激振传动布局，可直接用于产线布局校核、非标改型参考。从实际落地场景看，这类筛分设备既可以处理采石场粒径0-300mm的原矿分级，把破碎后的石料按粒度区间筛分成不同规格的成品料供给搅拌站、路基施工段；也能适配化工粉体车间的细料除杂，筛除粉体原料里的结块、外来异物，保障后续混料工序的原料均匀性；在污水处理站的污泥脱水工段，更换对应目数的筛网后还能完成固液两相的初步分离，降低后续压滤设备的处理负荷。

　　整套结构的设计逻辑围绕激振力的均匀传递展开，筛箱主体采用型钢焊接的箱型梁结构，侧板与横梁的连接位置预留了足够的铆接余量，避免长期交变载荷下焊缝出现疲劳开裂；激振器布置在筛箱重心的偏心位置，运转时产生的定向激振力会带动筛箱做周期性的往复圆周运动，筛面的物料在激振力作用下会持续做抛落前进运动，小于筛网孔径的颗粒透筛完成分级，大于孔径的物料沿筛面倾斜角度向出料端移动。设计过程中特意校核了筛面的倾角参数，常规干料筛分场景下筛面倾角设置在15-20度区间，既能保证物料的前进速度避免堵孔，也不会因为倾角过大导致物料滑行过快降低筛分精度；针对潮湿细物料的筛分场景，可将筛面倾角调整至20-25度，同时配套加装筛网张紧装置，通过橡胶弹簧的预紧力抵消筛网的松弛形变，减少湿料粘网导致的筛分效率下降问题。

　　从安装边界维度看，这套筛体的支撑结构采用螺旋弹簧加橡胶阻尼的复合隔振设计，设备安装时需要保证四个支撑脚的平面度误差不超过2mm，避免筛箱运转时出现扭振导致侧板受力不均；设备进料端需要预留至少800mm的操作空间，方便日常更换筛网、检查激振器的轴承润滑状态，出料端要和下游输送设备的接料口保持150-200mm的落料高差，避免物料堆积在筛面出料段造成过载。筛网的固定结构采用模块化的压条设计，不同目数的筛网可以在半小时内完成更换，无需拆解整个筛箱框架，适配多品种物料的快速换产需求；激振器的轴承座采用剖分式结构，日常维护时可以直接打开轴承盖补充润滑脂，不用整体拆卸激振器总成，大幅降低产线停机维护的时间成本。

　　结构设计阶段还做了整体的动平衡校核，激振器的偏心块重量经过精准配平，设备满负荷运转时的横向振幅控制在4-8mm区间，振动频率维持在16Hz左右，既保证物料在筛面的分层透筛效果，也将设备运行时的基础动载荷控制在常规工业厂房的地面承载范围内，不需要额外做特殊的设备基础加固，适配老旧厂房的产线升级改造场景。筛箱的内衬板采用可更换的耐磨钢板设计，在物料长期冲刷的进料口位置加厚了10mm的耐磨层，延长设备主体框架的使用寿命，避免磨穿后出现漏料问题；设备的防尘密封结构采用橡胶条压合设计，筛分粉体物料时可以有效减少粉尘外溢，满足车间的职业健康环保要求。
