50升带刮壁加热搅拌混合装置结构设计

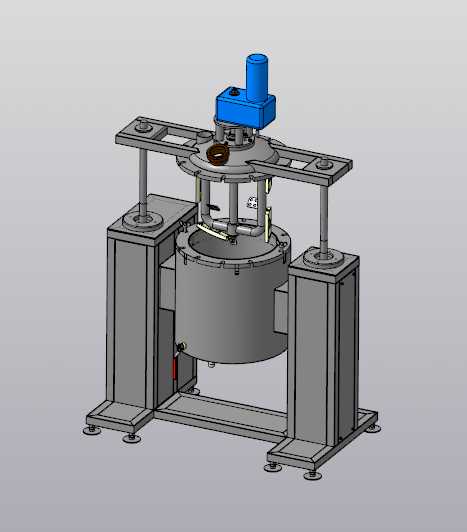

　　在精细化工、食品配料、医药制剂的中小批量物料混配工序中，50升容积的混合设备是衔接实验室小试与规模化量产的核心过渡装备，这套带刮刀提升盖、集成加热与搅拌功能的混合装置，正是针对该类工况的实际作业需求完成的结构设计。从现场安装的适配性来看，该装置整体采用框架式承载结构，所有安装挂耳均布置在框架外侧的四个立面位置，安装时可直接通过挂耳与生产线的支架横梁做螺栓固定，不需要额外制作转接底座，安装边界的预留尺寸可适配常规车间1.2米间距的支架排布，设备伸出的驱动轴端朝向操作侧，方便日常巡检时对接驱动源、检查轴封的磨损情况。

　　设备的功能设计完全围绕高粘度物料的混合痛点展开，很多粘度在10000cp以上的膏状、浆状物料在混合过程中很容易粘附在筒体内壁，不仅会造成物料配比失衡，长期粘附的物料还会因为局部过热出现变质结焦的问题，这套装置在提升盖内侧集成的随动刮刀结构，会跟随搅拌主轴做同步回转，刮刀的刃口与筒体内壁保持0.5-1mm的均匀间隙，既不会刮伤筒体内壁的抛光面层，又能在搅拌过程中持续把粘附在壁面的物料刮落至搅拌区域，避免出现物料粘壁的死角。加热组件采用夹套式结构集成在筒体外侧，可根据物料的工艺需求通入导热油或者循环热水，温度传导路径覆盖整个筒体的有效容积区域，能让筒内物料在混合过程中保持稳定的工艺温度，避免因为物料温度下降粘度升高导致的搅拌负载陡增问题。

　　提升盖的结构设计充分考虑了日常清场与换产的操作需求，盖体与框架之间采用铰接式的提升结构，不需要借助额外的吊装工具，操作人员松开快锁卡扣之后就可以手动将盖体连同搅拌、刮刀组件整体向上翻起，完全露出筒体内部的空间，方便换产时对筒体内壁、搅拌桨、刮刀做彻底的清洁，避免不同批次物料之间出现交叉污染。搅拌组件的轴端采用模块化的快接结构，可根据不同物料的混合特性更换桨叶形式，针对低粘度流体可以更换推进式桨叶实现大循环流量的混合，针对高粘度膏体可以更换螺带式桨叶实现上下层物料的充分剪切混配，不需要对整体结构做大幅改动就能适配不同的工艺需求。

　　从结构设计的细节来看，所有与物料接触的部件都做了圆弧过渡处理，不存在直角积料的死角，轴封位置采用集装式的机械密封结构，能有效避免搅拌过程中物料从轴端泄漏，同时也能防止外界的杂质进入筒内污染物料。框架的承载结构做了有限元校核，在满载50升物料、搅拌组件满负载运行的工况下，框架的最大变形量控制在0.2mm以内，不会因为结构变形导致搅拌轴出现偏摆、刮刀与筒壁出现刮蹭的问题。设备的外接管路接口都集中布置在筒体的侧下方位置，与车间的物料管路、热媒管路对接时不需要绕管，管路排布整齐也方便后续做保温处理。

　　在实际的生产线布局中，该装置可直接对接上游的配料投料站与下游的灌装设备，混合完成的物料可通过筒体底部的出料阀直接输送至灌装工位，不需要额外做物料转序，能有效减少物料转序过程中的损耗与污染风险。针对有真空脱泡需求的工况，该结构的提升盖还预留了真空接口的安装位置，不需要对盖体做二次加工就可以加装真空管路，实现混合过程中的同步脱泡，适配胶粘剂、软膏类产品的生产工艺要求。整套结构的零部件通用化率较高，大部分紧固件、密封件都采用行业通用的标准件，后续设备维护时不需要定制特殊配件，能有效降低设备的全生命周期维护成本。
