双折页沉孔式销轴合页结构设计

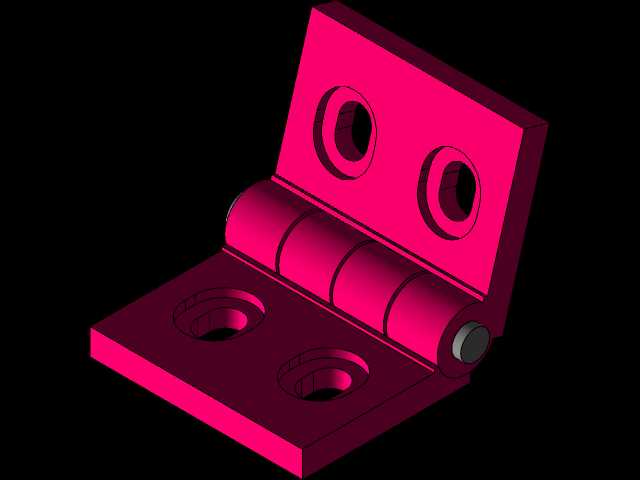

　　日常做设备结构设计时，铰接转动副的选型和建模是绕不开的环节，这类双页带沉孔的销轴铰链，是工业场景里应用极广的一类连接件。先从实际安装边界说，这类铰链的两个安装页分别对应需要实现相对转动的两个构件，单页上设置两个同轴沉孔，安装时螺栓穿过沉孔将页板固定在待连接构件上，沉孔的设计可以让螺栓头部完全埋入页板平面内，不会突出页板表面干涉转动过程，也能避免螺栓外露剐蹭周边管线或者操作人员，这点在做设备防护门、机箱机柜门板设计时尤其重要，很多新手建模时容易忽略沉孔深度和螺栓头高度的匹配，导致安装后门板关合时螺栓顶到门框，这个模型里的沉孔深度是按照常用内六角圆柱头螺栓的头部尺寸做的适配，孔位间距也符合常规薄板安装的孔距规范，

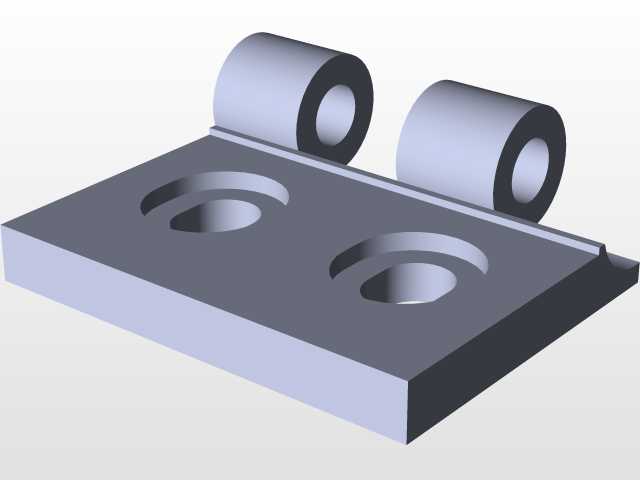

　　不会出现孔位太近导致页板安装处应力集中断裂的问题。再看转动结构部分，两个页板的筒状卷边是同轴交错排布的，中间穿通的销轴作为转动轴心，这种卷边结构的设计要注意几个核心尺寸：首先是卷边的同轴度，建模时如果三个卷边段的同轴度公差留得不合理，实际装配时销轴会穿不进去，或者转动时卡滞，这个模型里的卷边配合间隙是按照小间隙配合做的，既保证转动灵活，又不会出现径向窜动过大的问题；其次是卷边的壁厚，壁厚太薄的话，承重时卷边容易变形开裂，太厚则会增加整体重量和材料成本，这个结构的卷边壁厚和页板厚度保持一致，在常规承重场景下，比如10kg以内的门板、小型设备翻盖，完全能满足强度要求，不会出现卷边胀开的失效情况。从应用场景来看，

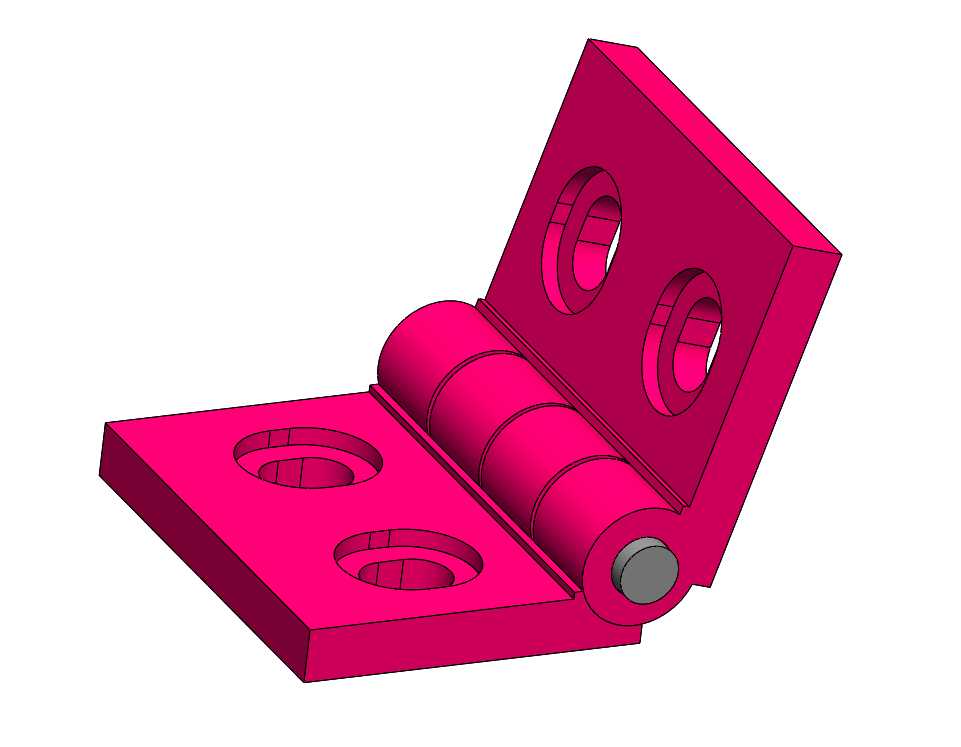

　　这类铰链不止用在常规的机箱机柜门上，在小型自动化设备的防护翻盖、工装夹具的开合定位结构、甚至是一些户外箱体的检修门结构上都能用到，不同场景下对铰链的转动阻尼要求不一样，这个基础结构可以很方便地做衍生修改：如果需要带阻尼的转动效果，可以在销轴和卷边之间增加尼龙衬套，或者把销轴做成过盈配合的涨铆结构；如果需要更大的承重，可以把页板厚度加厚，增加卷边的接触长度，或者把单页的两个安装孔改成四个孔提升固定强度。建模的时候要注意几个容易出错的细节：一是两个页板在0度闭合状态下的贴合面要完全贴合，不能有缝隙，不然安装后门板闭合时会出现闪缝；二是转动到最大开启角度时，两个页板的侧边不能出现干涉，这个模型的最大开启角度可以做到180度平展，

　　适合需要完全翻开的检修门场景，卷边的端部倒角处理也做了还原，实际生产时这个倒角可以方便销轴穿入装配，也能去除锐边避免割手。另外页板的边角都做了小倒角处理，不是尖锐的直角，这点符合工业五金件的安全设计要求，避免安装和使用过程中划伤操作人员。从受力角度分析，这类铰链的主要受力点在卷边和销轴的接触位置，以及安装孔的周边区域，建模时如果要做有限元受力分析，可以重点关注这两个区域的应力分布，常规使用场景下，Q235材质的这个结构，静态承重可以达到单副15kg左右，完全覆盖大部分工业小型门体、翻盖的使用需求。很多新手在做这类铰链建模时，容易把卷边和页板的连接位置做成直角，实际生产时这个位置是有圆角过渡的，不然冲压成型时容易出现应力开裂，这个模型里的过渡圆角也做了准确还原，符合冲压五金件的工艺要求，不需要后续再做工艺修正就能直接出图生产。安装时还要注意，两个页板的固定面要分别和待连接的两个构件表面完全贴合，如果安装面有平面度误差，会导致铰链安装后出现别劲的情况，转动时阻力变大，长期使用会加剧销轴和卷边的磨损，缩短使用寿命，所以在设计安装位的时候，要尽量保证两个安装面的平面度公差在合理范围内，必要时可以在页板和安装面之间增加薄垫片调整间隙。
