1610规格锥形锁紧连接构件结构设计

　　在轴类传动系统的装配场景里，这类锥形锁紧构件常被用于轴与轮毂的无键连接场景，替代传统平键、花键连接来传递扭矩，同时消除键连接带来的应力集中问题，尤其适合需要频繁拆装、对中性要求高的传动工位，比如输送线辊筒驱动、小型减速机输出端连接、包装设备送料辊装配等场景，能在不损伤轴与轮毂配合面的前提下实现可靠锁紧，大幅降低后期维护的拆装难度。从结构设计逻辑来看，该构件采用开缝式锥形胀紧原理，整体为圆柱基体带轴向通槽的结构，内孔与轴配合，外锥面与轮毂内锥面贴合，当轴向压紧时，开缝结构允许基体产生均匀的弹性形变，向内抱紧传动轴、向外撑紧轮毂内孔，依靠接触面的正压力产生的摩擦力传递扭矩，相比传统键连接，它的对中精度更高，能适应一定范围内的轴径公差，

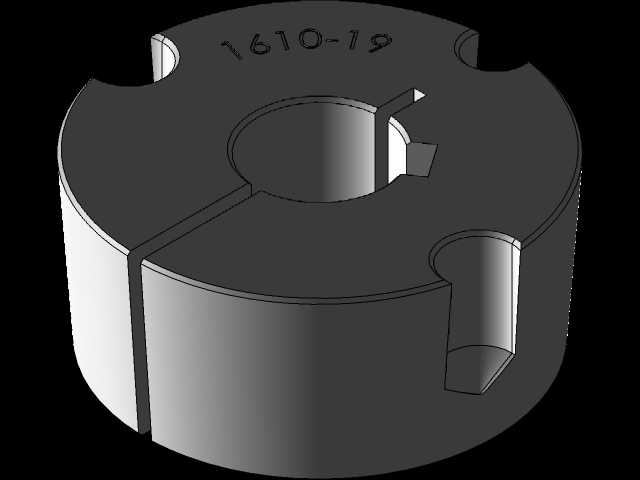

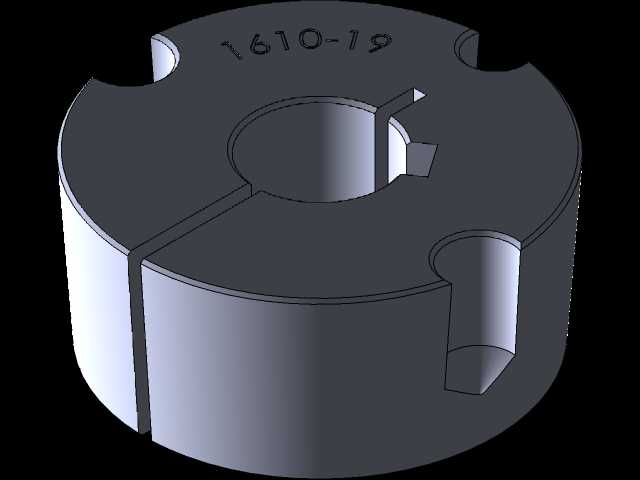

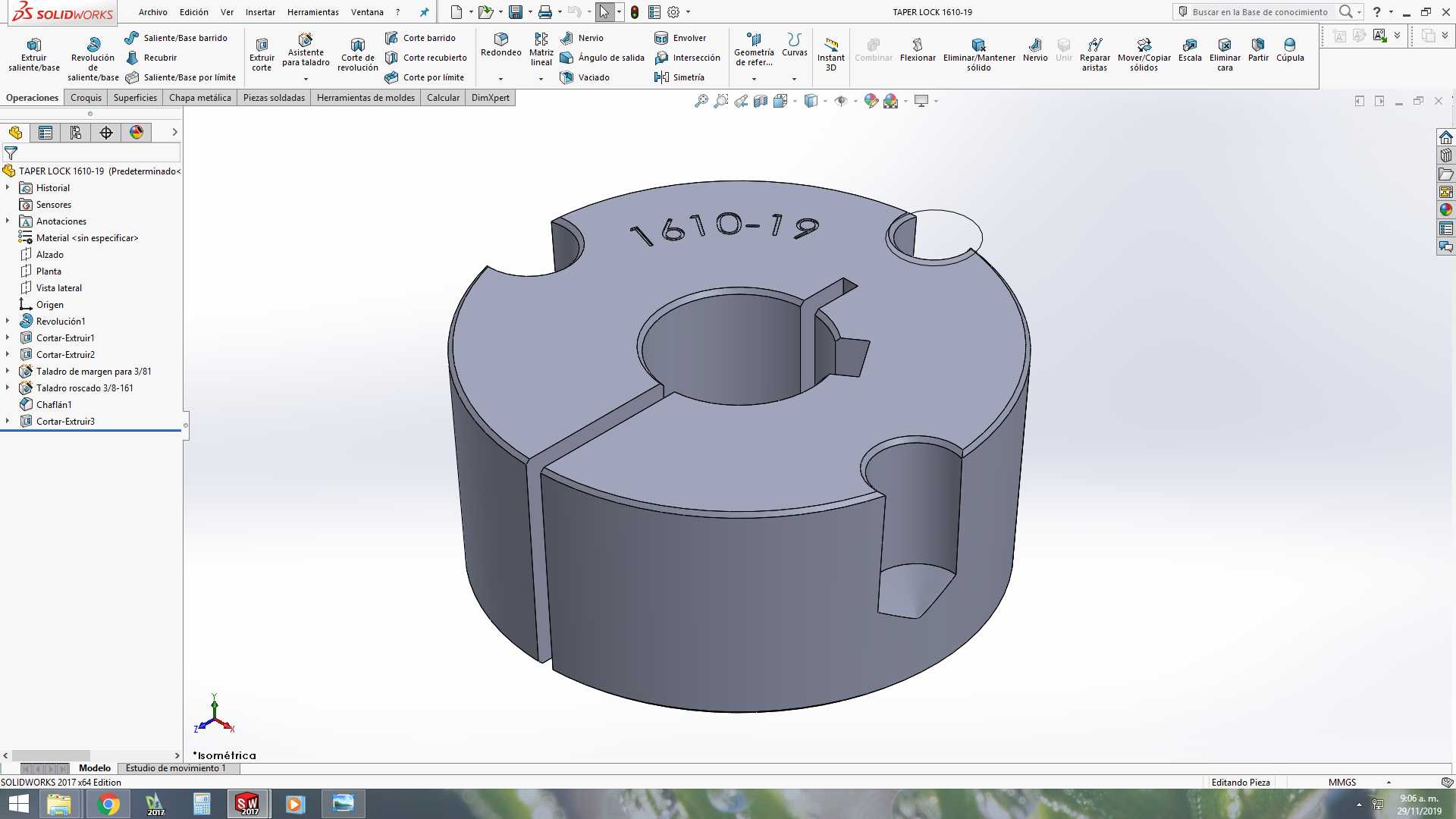

　　装配时不需要高精度的键槽加工，降低了配合件的机加工成本。观察模型的结构细节，基体端面上标注的1610-19对应适配的轴径与锁紧套规格，基体上分布的多个凹槽与缺口，分别对应安装时的锁紧螺钉让位、拆装时的顶出螺孔位以及防转定位结构，其中轴向通槽贯穿整个基体高度，是实现弹性胀缩的核心结构，槽口的宽度经过计算，既能保证锁紧时足够的形变余量，又不会因为形变过大导致基体产生塑性变形。从安装边界来看，该构件的整体外径、高度都适配标准1610系列锥锁的安装尺寸，配套的轮毂内孔需要加工对应锥度的内锥面，装配时不需要额外加热或者强力压装，只需要按照对角顺序拧紧锁紧螺钉，就能逐步实现均匀胀紧，拆卸时只需要将螺钉拧入顶出螺孔，

　　就能平稳将锁紧构件从配合面顶出，不会拉伤配合表面。在实际选型应用中，这类锥形锁能传递的扭矩和接触面的摩擦系数、锁紧时的正压力直接相关，设计时已经通过结构尺寸优化，保证在额定螺钉锁紧力矩下，能满足对应功率段传动系统的扭矩传递需求，同时避免了键连接中容易出现的键槽磨损、轴与轮毂相对窜动的问题，尤其适合正反转频繁、冲击载荷不大的传动场景。另外，构件上的半圆缺口与圆柱凹孔结构，除了安装让位的作用外，还能在装配时起到快速对位的作用，降低现场装配的对位难度，不需要额外做对齐标记就能快速找正安装位置，适合流水线设备的快速装配与维护更换。从建模细节来看，所有棱边都做了微小的倒角处理，既避免了热处理和安装过程中的应力集中导致的开裂问题，也能在装配时起到导向作用，避免尖锐棱边刮伤配合面，内孔与外锥面的同轴度公差控制在较高等级，保证锁紧后轴与轮毂的同轴度，减少传动过程中的偏摆振动，提升整套传动机构的运行稳定性。
