螺旋槽式空心变径传动辊轴结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:512060
  • 螺旋槽式空心变径传动辊轴结构
  • 螺旋槽式空心变径传动辊轴结构
  • 螺旋槽式空心变径传动辊轴结构
  • 螺旋槽式空心变径传动辊轴结构
  • 螺旋槽式空心变径传动辊轴结构

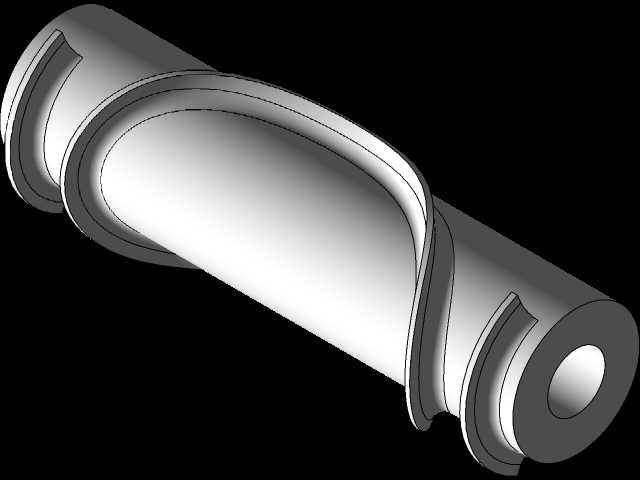

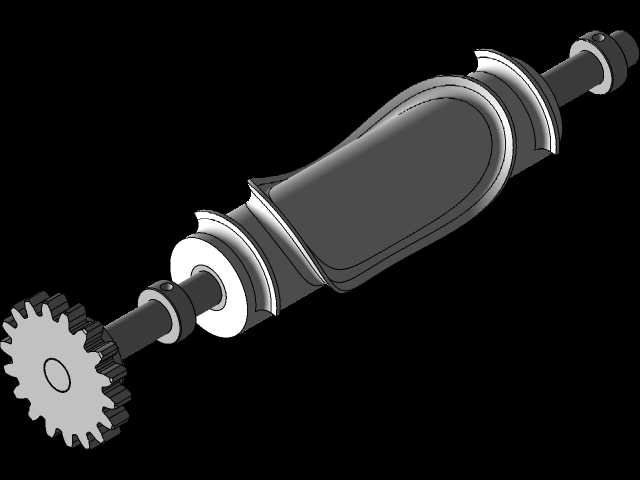

  在轻工输送、物料进给、特种传动的设备布局里,这类带连续螺旋导向槽的空心辊轴,往往承担着兼具支撑导向与定向推送的复合功能,和普通光面传动辊不同,它的外轮廓螺旋升角是经过实际工况反复校核的,既不能因为导程过大导致物料推送时卡滞,也不能因为导程过小造成传动效率损耗。从结构上看,整体采用空心筒体设计,并非单纯为了减重——在很多需要内部穿设冷却管路、走线或者穿装芯轴的工位上,空心内腔的直径公差要控制在合理范围,既要保证配套管件能顺利穿入,也要避免间隙过大造成辊轴运转时的径向跳动超差。两端的轴颈部分做了阶梯变径处理,安装时要匹配对应规格的带座轴承,轴颈的同轴度公差是整个零件加工的核心管控项,一旦同轴度超出允许范围,

  辊轴高速运转时会产生周期性振动,不仅会加速轴承磨损,还会导致螺旋槽推送物料时出现进给量不均的问题。外表面的螺旋槽并非装饰结构,槽的截面轮廓做了圆弧过渡处理,没有尖锐棱角,一方面是避免和被接触工件刮擦产生毛刺,另一方面也能减少槽边的应力集中,提升零件在交变载荷下的疲劳寿命。在实际选型适配的时候,要先确认安装边界:两端轴承位的中心距要和设备机架的安装孔位完全匹配,辊轴的最大外圆直径不能和周边的护板、压轮等相邻部件产生运动干涉,螺旋槽的旋向要和设备的传动方向对应,左旋和右旋的选型错误会直接导致物料反向输送,无法实现预期的进给功能。这类辊轴常见于薄膜收卷设备、烟草加工进给机构、小型物料排序输送线里,工作时既可以作为被动辊依靠物料摩擦力带动,

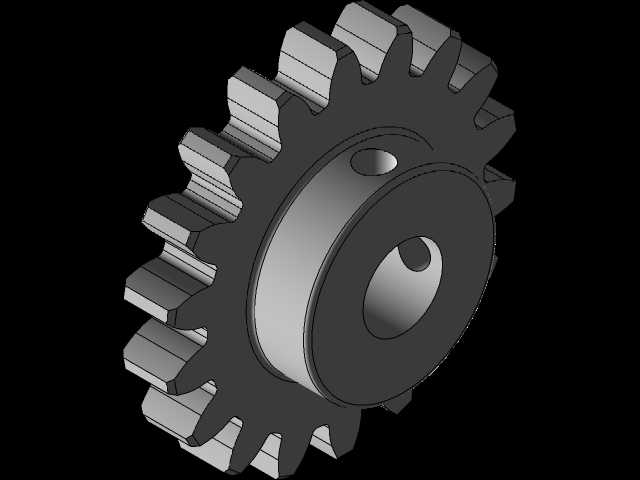

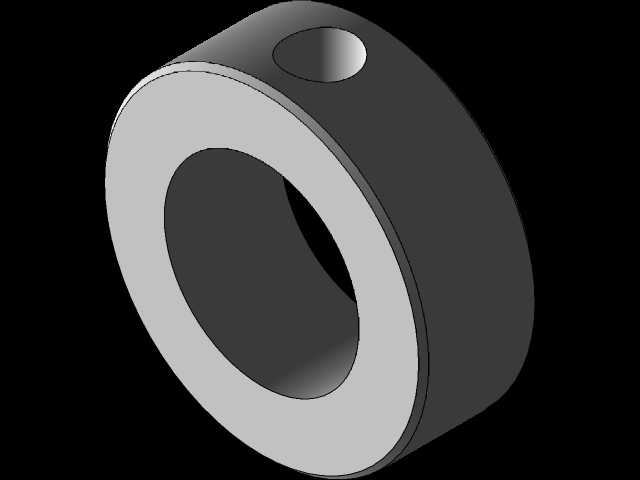

  也可以在轴端加装同步轮、齿轮作为主动传动件使用。做三维建模的时候,螺旋槽的生成不能直接用普通扫描特征草草收尾,要考虑实际加工时的刀具退刀位置,在槽的两端预留出合理的退刀槽结构,不然生成的模型导入加工编程环节时,会出现刀具路径无法生成的问题。空心内腔的壁厚要均匀,避免因为壁厚差过大导致热处理环节出现变形,壁厚的取值要结合辊轴的承载重量计算,输送轻质物料时壁厚可以适当取薄,承载较重工件时要在保证内腔通径的前提下增加壁厚,同时在辊轴内部合适位置增设加强筋结构,避免长径比过大出现辊轴中部挠曲变形。和轴上配合的紧固件、轴承位的轴肩高度要符合安装规范,轴肩不能过高导致轴承拆卸困难,也不能过低无法实现轴承的轴向定位。

  螺旋槽的表面粗糙度要根据接触物料的材质调整,接触软质包装材料时槽面要做抛光处理,减少摩擦力防止物料划伤,接触金属工件时可以适当降低粗糙度要求,提升零件的加工经济性。在装配环节,要先将轴承压装到两端轴颈上,压装时不能直接敲击辊轴筒体,要通过工装对轴承内圈均匀施力,避免轴承出现倾斜卡滞,装配完成后要手动盘动辊轴检查转动灵活性,确认没有卡涩、异响之后再装入机架,最后还要调整两端轴承座的同轴度,保证辊轴运转时的径向跳动在允许范围内。很多新手工程师在设计这类零件时,容易忽略螺旋槽的起始位置和设备进料口的对位关系,实际生产中槽的起始相位如果和进料口错位,会出现首批物料无法顺利导入螺旋槽的问题,建模时就要把进料导板的装配位置和螺旋槽起始端做对位校验,预留出物料导入的过渡角度,避免生产时出现堵料故障。另外,辊轴的端面要做倒角处理,不仅是安装时方便导入轴承座,也能去除加工产生的飞边毛刺,防止装配时割伤操作人员。对于需要做表面处理的工况,比如在潮湿环境下使用的辊轴,要在建模时预留出镀层或者涂层的厚度余量,避免处理后零件尺寸超差,无法和配套轴承正常配合。
