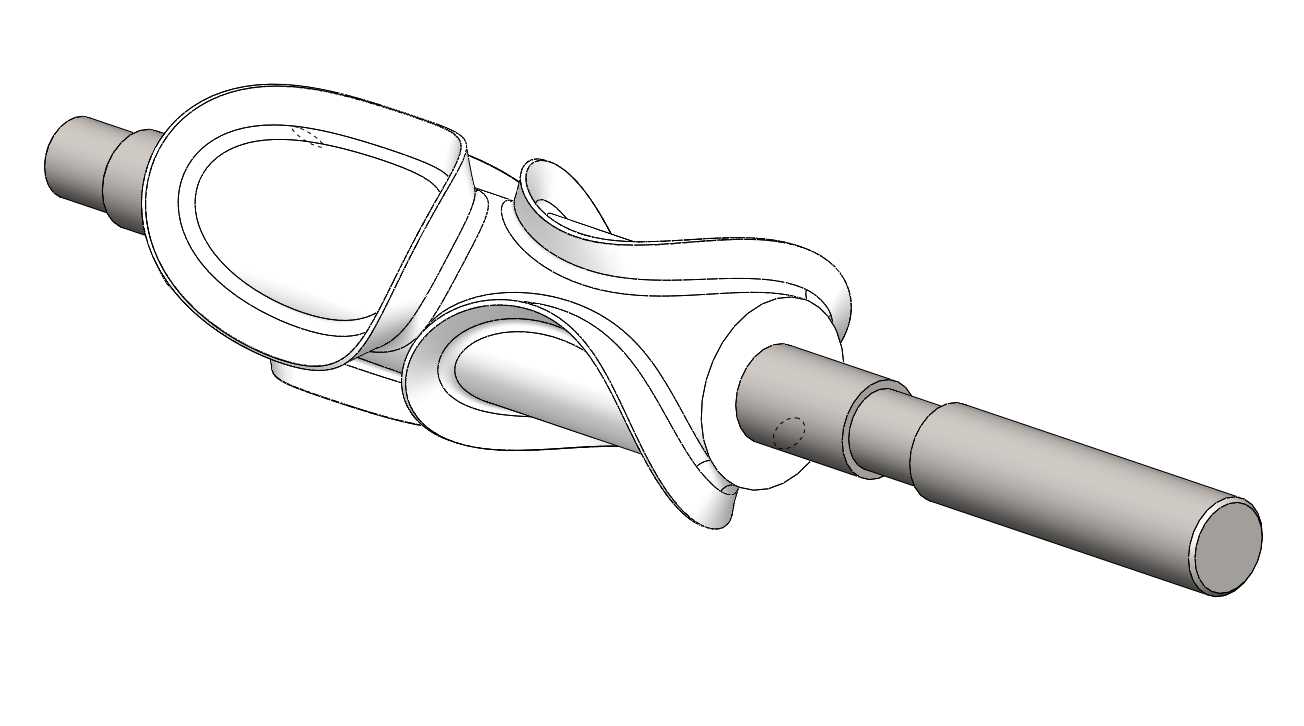

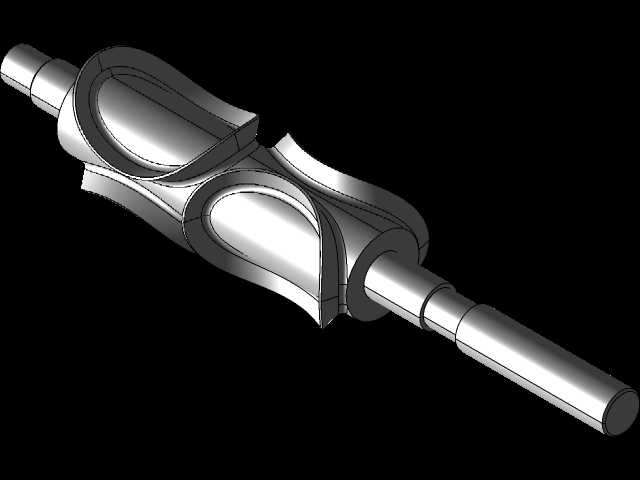

80毫米规格罗迪洛辊压成型模块结构

　　在米面制品加工的连续压型工序里，这类80毫米规格的辊式成型模块是核心作业部件，主要适配玉米饼、薄面饼类食材的连续压花与定型作业，安装在自动化面饼生产线的成型工位，替代传统手工压模实现批量化、标准化的饼坯成型。从结构组成来看，整套模块以两端阶梯轴作为安装基准，轴段的直径差是按照生产线机架的轴承位安装尺寸设计的，中间的成型辊体采用曲面流道设计，辊面的成型型腔完全贴合目标面饼的轮廓弧度，工作时两根配对的辊体做相向同步转动，送入辊隙的面团在辊面型腔的挤压下，被压制成指定厚度与外形的饼坯，同时辊面的曲面纹路会在饼坯表面压出均匀的纹理，既保证成品外观一致性，也能避免压制成型过程中面团出现局部应力集中导致的开裂问题。

　　设计阶段首先要明确的是安装边界，两端轴伸的长度、轴径公差需要匹配现有生产线的轴承座安装位，不需要对原有设备的机架做额外改造就能直接换装，辊体的有效工作宽度控制在80毫米，适配小规格面饼的单排连续生产需求，不会出现辊面过宽导致的面料浪费或者压型边缘不规整的问题。辊体的曲面过渡区域全部做了圆角处理，没有尖锐棱角，一方面是避免压型时对面团产生剪切破坏，另一方面也能减少面团在辊面的粘附，降低日常生产后的清洁难度。轴段与辊体的连接采用整体式结构设计，相比装配式结构能避免长期交变载荷下出现的连接松动问题，保证辊体转动时的同轴度，压型过程中不会出现辊隙不均导致的饼坯厚度偏差。

　　从实际使用场景出发，这类成型模块需要长期接触含水的面团，因此辊面的成型曲面在设计时就考虑了脱模需求，曲面的拔模斜度控制在合理区间，配合食品级的表面处理工艺，压制成型后的饼坯能顺利脱离辊面，不会出现粘辊导致的饼坯变形、破损。两端的轴颈位置设计有密封件安装槽，生产时可以加装密封圈，避免面团残渣、清洗水进入轴承位，延长配套轴承的使用寿命，减少设备停机维护的频次。

　　在结构细节上，辊体的流道曲面采用连续顺滑的过渡设计，没有突变的台阶或者死角，压型过程中面团的流动阻力小，能均匀填充到整个成型型腔内部，压出的饼坯边缘整齐、纹理清晰，不会出现局部缺料或者厚度不均的问题。轴的两端预留有传动连接件的安装位，可以同步安装链轮或者齿轮，和生产线的主传动系统连接，保证辊体的转动线速度和前后工位的输送带速度匹配，不会出现饼坯堆积或者拉扯的问题。

　　针对食品加工场景的卫生要求，整个模块的外露结构没有多余的螺纹孔、凹槽等容易积料的结构，所有外露表面都做了光滑处理，日常清洗时可以直接用高压水冲洗，不会有残渣残留的卫生死角。辊体的壁厚经过载荷校核，在长期承受面团挤压力的工况下不会出现变形，保证长期使用后压型精度的稳定性，不需要频繁校准辊隙或者更换成型部件。和传统的平板压模相比，这种辊式连续成型模块的生产效率更高，运行过程更平稳，噪音更低，适合中小型食品加工企业的连续化面饼生产线使用，也可以根据实际生产需求调整辊面的型腔纹路，适配不同外形、不同纹理的薄饼类产品压型需求。
