这套准双曲面螺旋锥齿轮传动副,是动力成角度传递场景里的核心承载部件,常见于车辆驱动桥、重载工业减速机、工程机械行走机构这类需要轴线空间交错布置的传动位置,和常规轴线相交的弧齿锥齿轮不同,准双曲面结构的小齿轮轴线相对大齿轮轴线存在固定偏置量,这个设计特性让小齿轮可以获得更大的螺旋角与轴径,整体啮合重合度比同规格弧齿锥齿轮高出不少,传动过程的冲击载荷更小,运行噪音也更低,同时啮合齿面的接触应力分布更均匀,能承受更大的持续扭矩输出。

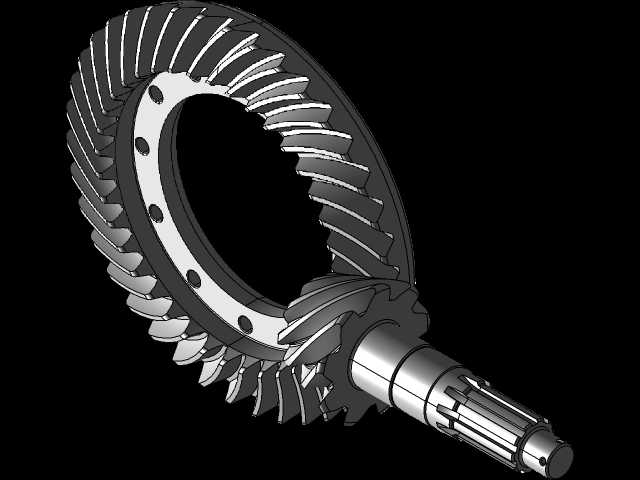

从结构设计逻辑来看,大齿轮采用盘式环形结构,内圈预留的安装止口与螺栓过孔,是用来和差速器壳体或者从动输出法兰做刚性连接的,齿圈部分的螺旋齿向经过精确修形,啮合过程中齿面是逐步接触滑滚结合,不会出现整齿突然啮入啮出的冲击;配套的小齿轮和输出轴做成一体式结构,轴端加工的花键段是用来和动力输入侧的连接法兰、联轴器做配合,轴身预留的轴承位台阶,是用来安装圆锥滚子轴承,给齿轮轴提供足够的径向与轴向支撑,抵消传动过程中产生的轴向分力——毕竟螺旋锥齿轮啮合时的轴向力远大于直齿轮,支撑结构的刚度直接决定齿轮啮合间隙的稳定性,一旦轴系刚度不足,啮合印痕偏移就会出现齿面偏磨、打齿的失效问题。

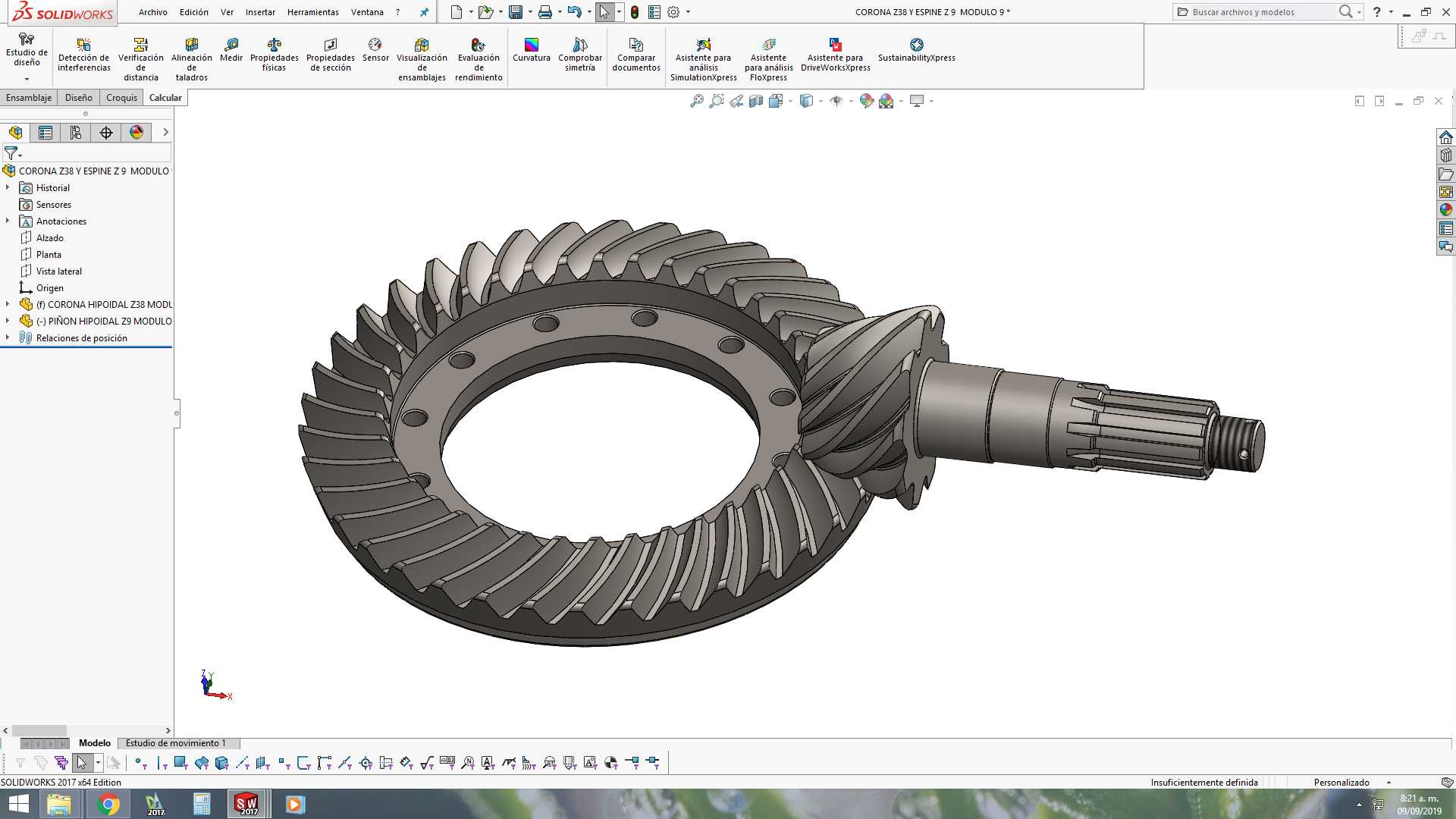

做这套结构的三维建模时,首先要确定的是安装边界尺寸:大齿轮的齿顶圆直径、内圈安装止口的直径与深度、连接螺栓的孔位分布圆直径,这些尺寸必须和配套的安装腔体完全匹配,不能出现装配干涉;小齿轮轴的总长度、各轴段的直径公差、花键的参数、轴承位的配合尺寸,要和输入侧的动力接口、轴承选型完全对应,同时两个齿轮的轴线偏置距、轴交角必须严格按照传动参数设定,这两个参数直接决定齿面啮合的正确性,哪怕偏置距出现零点几毫米的偏差,都会导致齿面接触区完全偏离设计位置,满载工况下很快就会出现齿面点蚀、断齿。
实际应用中,这类齿轮副的安装调整有明确的顺序要求:先将小齿轮轴组件装入轴承座,通过调整垫片厚度控制小齿轮的安装距,保证齿面的啮合深度符合要求,再装入大齿轮组件,通过调整侧隙垫片控制两个齿轮的啮合侧隙,最后还要做啮合印痕校验,在齿面涂抹红丹粉转动齿轮,观察接触印痕的位置是否在齿面中部偏齿顶方向,确保满载工况下接触区不会偏移到齿端造成应力集中。和普通圆柱齿轮传动相比,准双曲面锥齿轮的传动比可以做得更大,单级就能实现6-10的减速比,不需要额外增加减速级就能满足大扭矩减速需求,能有效缩小整个传动单元的体积,在空间受限的传动场景里优势非常明显,比如紧凑型的电动叉车驱动桥、小型工程机械的行走传动箱,都会优先选用这类结构。另外,因为齿面啮合存在相对滑动,这类齿轮副必须使用专用的准双曲面齿轮油润滑,不能用普通齿轮油替代,否则会因为油膜强度不足出现齿面胶合的失效问题,这也是结构设计时需要在润滑方案里明确标注的注意事项。建模过程中齿形部分的生成需要严格按照齿制参数,包括模数、压力角、螺旋角、齿顶高系数、变位系数,确保齿形的渐开线轮廓准确,这样后续做有限元强度分析、运动仿真的时候才能得到贴近实际的结果,给后续的加工、装配提供准确的三维依据。
