SNB12规格齿形链轮传动零件结构

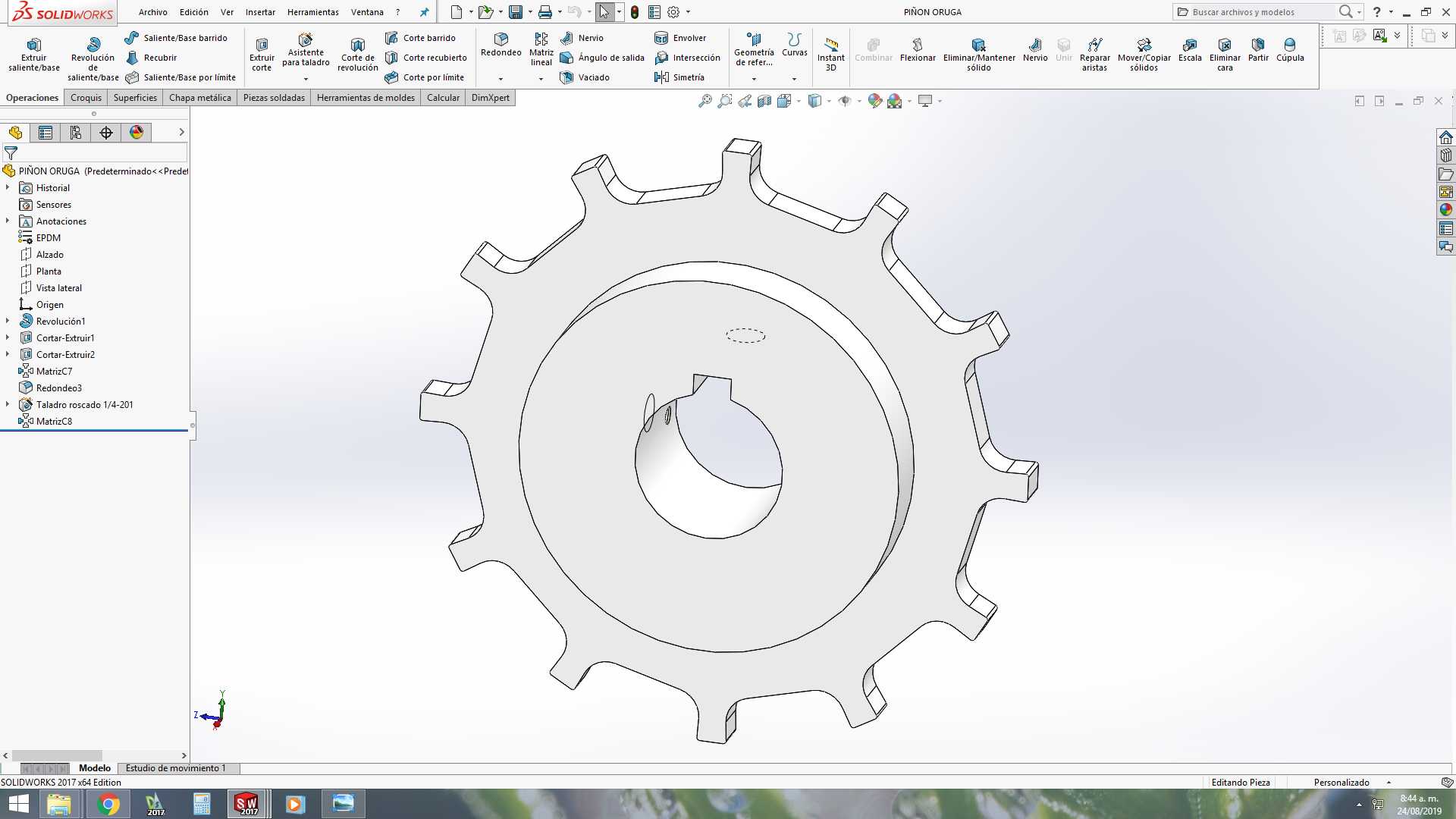

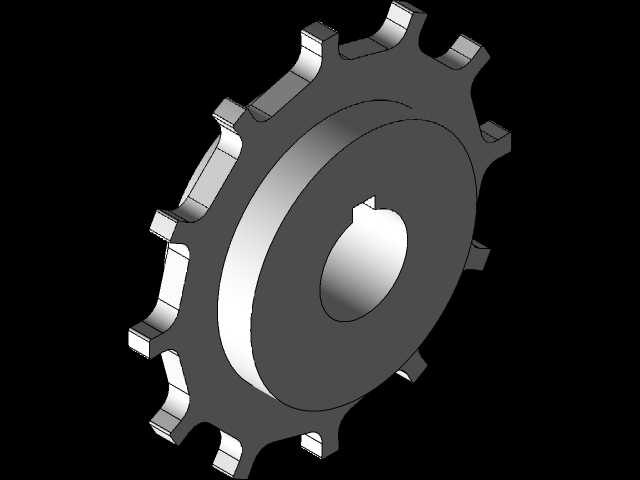

　　这款链轮零件主要适配链传动工况下的动力传递场景，常见于自动化输送线、包装设备传动单元、农用机械动力传输段以及轻工设备的进给机构中，作为链传动系统的核心从动或主动部件，它的核心作用是和对应节距的传动链条精准啮合，将旋转动力从驱动端传递至执行端，相比带传动具备传动比精准、无弹性滑动、同等张紧力下传递扭矩更大的优势，在低速重载、传动精度要求适中的工况下应用十分广泛。从结构设计来看，这款链轮采用了单排齿的布局，齿形经过适配对应链条的轮廓修形，每个齿的齿侧间隙、齿顶圆弧都经过匹配计算，保证链条滚子进入和退出啮合时不会出现卡滞、跳齿的问题，同时齿面的受力分布更均匀，减少啮合过程中的冲击磨损。轮毂部分采用了凸台结构设计，中间的安装孔带有键槽，

　　能够通过平键和传动轴实现周向固定，传递额定扭矩，同时轮毂的轴向长度经过匹配计算，既保证了和轴的配合接触面积足够，避免运行过程中出现轴孔偏磨、晃动的问题，又不会过度占用轴向安装空间，适配紧凑布局的传动箱设计。齿圈和轮毂之间采用了等厚度的辐板连接，辐板的厚度经过强度校核，能够承受额定负载下的扭矩传递，同时尽可能降低零件自身的转动惯量，减少设备启停过程中的惯性冲击，对于频繁正反转的传动工况来说，更低的转动惯量能够有效降低驱动端的负载冲击，延长驱动电机和传动部件的使用寿命。在实际选型适配过程中，首先需要确认链轮的齿距和所用链条的节距完全匹配，这款链轮适配的是对应SNB12协议规格的链条，安装时需要保证两轴的平行度偏差在允许范围内，

　　同时链轮的端面跳动要控制在标准要求的数值内，避免链条运行过程中出现偏磨、脱链的问题。安装孔的键槽尺寸需要和配套轴的键尺寸匹配，装配时键的两侧面需要保证足够的配合精度，避免长期运行过程中出现键槽压溃、传动失效的问题。轴向固定通常可以采用轴端挡圈或者锁紧螺母配合轴肩实现，保证链轮在运行过程中不会出现轴向窜动。从外形尺寸边界来看，这款链轮的齿顶圆直径经过精确计算，安装时需要预留足够的径向空间，避免和周边的机架、护罩等部件发生运动干涉，同时齿根圆和轮毂之间的过渡位置做了圆角处理，减少应力集中，避免长期交变负载下出现辐板断裂的问题。齿部的加工精度直接影响传动的平稳性和使用寿命，建模过程中齿形的轮廓完全按照链传动的设计规范生成，

　　每个齿的分度圆位置精度、齿形角误差都控制在合理范围内，能够直接用于后续的加工工艺编制，不管是采用铣齿加工还是滚齿加工，都可以直接提取模型的轮廓作为加工参考。在日常运维场景中，这类链轮需要定期检查齿面的磨损情况，当齿厚磨损量达到允许极限时需要及时更换，同时要保证链条的张紧度处于合适范围，过松容易出现跳齿脱链，过紧则会加剧齿面和链条滚子的磨损，增加额外的功率损耗。这款链轮的结构设计兼顾了强度和轻量化需求，没有多余的冗余结构，所有的尺寸都经过实际工况的负载校核，既不会因为结构强度不足导致早期失效，也不会因为过度设计造成材料浪费和成本上升，在常规的工业传动场景下能够满足长期稳定运行的需求。
