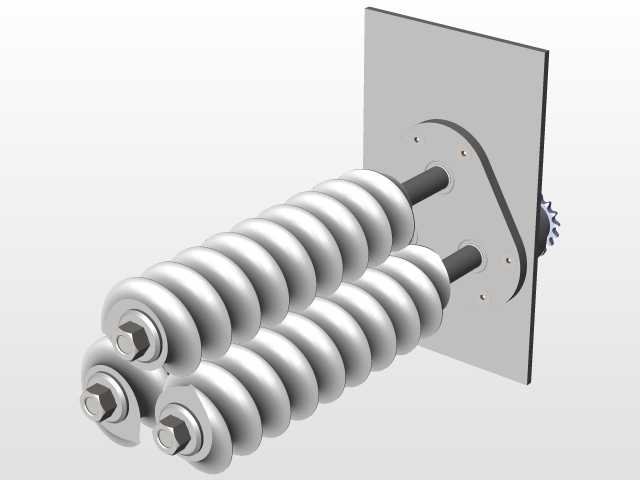

壁挂式多组螺旋辊轮导向缓冲组件结构

　　这套壁挂式多组螺旋辊轮导向缓冲组件，常应用在生产输送线的侧边导向、窄幅物料的柔性夹持输送场景，也可作为小型物料分拣滑道的侧限位缓冲结构，在电子元器件输送、小型包装件导料、轻工生产线的物料纠偏工位都能见到同类结构的实际应用。从实际使用场景来看，这类组件不需要占用输送线的正面安装空间，依托背板直接固定在设备机架或者墙面安装座上，辊轮工作面突出于安装面，当输送过程中物料出现位置偏移接触到辊轮时，螺旋形的辊面既可以通过滚动摩擦降低物料接触时的阻力，避免刮伤物料表面，又能借助辊轮的螺旋轮廓对偏移物料产生导向回正的作用力，同时内置的弹性结构可以吸收物料接触时的瞬时冲击力，避免刚性碰撞导致物料弹跳或者设备机架受冲击振动。

　　从功能特性上看，三组平行布置的螺旋辊轮形成了连续的导向接触面，相比单组辊轮结构，多组排布可以覆盖更长的导向行程，物料经过时不会出现接触断层，导向过程更平顺。每个辊轮都采用独立的轴端固定结构，通过六角锁紧螺母将辊轮轴锁定在安装板的对应孔位上，单个辊轮出现磨损时可以单独拆卸更换，不需要整体拆解组件，后期维护成本更低。辊轮表面的螺旋轮廓采用等距螺旋升角设计，螺旋槽的弧度经过匹配，接触物料时不会出现卡滞，对于表面带有轻微凸起的包装件或者异形小工件，螺旋槽还能起到一定的避让作用，避免凸起部位被辊轮挤压变形。安装板采用平板式结构，板上预留的四个安装孔位呈对称分布，孔位间距符合常规工业铝型材机架的安装孔距标准，不需要额外加工转接板就可以直接固定在40系列、50系列工业铝型材搭建的机架上，适配性较强。

　　设计思路上，这套结构优先考虑了安装空间受限场景下的使用需求，将缓冲弹性元件内置在辊轮内部，没有在安装板外侧额外布置外露的弹簧结构，整体结构更紧凑，不会出现外露弹簧卡滞物料、积灰积料的问题。辊轮的螺旋轮廓在设计时同步考虑了导向和缓冲两个功能，当物料正向接触辊轮时，辊轮自身的滚动可以降低摩擦阻力，当物料以一定角度斜向接触辊轮时，螺旋面的导向作用可以将物料的斜向冲击力分解为沿辊轮轴向的分力和沿输送方向的分力，配合辊轮内部的弹性元件吸收轴向分力带来的冲击，避免硬接触损伤。安装板的轮廓做了切角处理，对应辊轮轴的固定位置做了局部加厚凸台，既保证了轴孔位置的结构强度，避免长期受冲击后轴孔变形导致辊轮卡滞，又尽可能减轻了整个组件的自重，降低安装座的承重负担。

　　从安装边界尺寸来看，整个组件的安装板厚度控制在常规钣金加工的常用厚度范围内，不需要采用厚板加工就可以满足强度要求，辊轮突出安装板的高度经过匹配，既保证了足够的接触导向行程，又不会因为突出过多导致物料经过时被过度推挤偏离原有输送路径。相邻两个辊轮的轴间距经过计算，保证辊轮工作面之间的衔接间隙小于常规输送物料的最小尺寸，不会出现小尺寸物料卡入辊轮间隙的问题。辊轮两端的固定轴伸长度控制在合理范围，锁紧螺母固定后轴端不会突出于螺母外侧，避免剐蹭经过的物料或者操作人员。整个组件的安装面保持平面度要求，固定到机架上后不会出现倾斜，保证所有辊轮的工作面处于同一竖直平面内，导向过程中物料受力均匀，不会出现局部受力过大导致的歪斜卡滞。在实际选型应用时，可以根据输送物料的重量、输送速度调整内部弹性元件的刚度，匹配不同的冲击吸收需求，辊轮的表面材质也可以根据接触物料的特性更换，比如输送易刮伤的工件时可以外包柔性材质，输送有一定腐蚀性的物料时可以采用耐腐蚀材质加工辊轮，适配不同的工况需求。
