75毫米模块化罗迪洛辊轴结构设计

　　这款长度为75毫米的模块化辊轴构件，主要面向窄幅面物料输送、精密压合工位的传动场景设计，在小型包装设备的送料单元、桌面级印刷设备的导料工位、精密电子组装线的物料传输段都能找到适配空间。区别于常规一体式长轴，该构件采用分段模块化拼接思路，每一段辊体都设置了独立的型面轮廓，相邻段之间通过定位轴肩与嵌套配合结构实现同轴度锁定，不需要额外加工复杂的连接键槽，就能保证多段拼接后整体的径向跳动控制在合理公差范围内，这种设计的优势在于，当某一段辊面出现磨损或者需要适配不同物料接触面需求时，只需要更换对应模块段，不需要整轴报废重做，能大幅降低设备运维的备件成本。

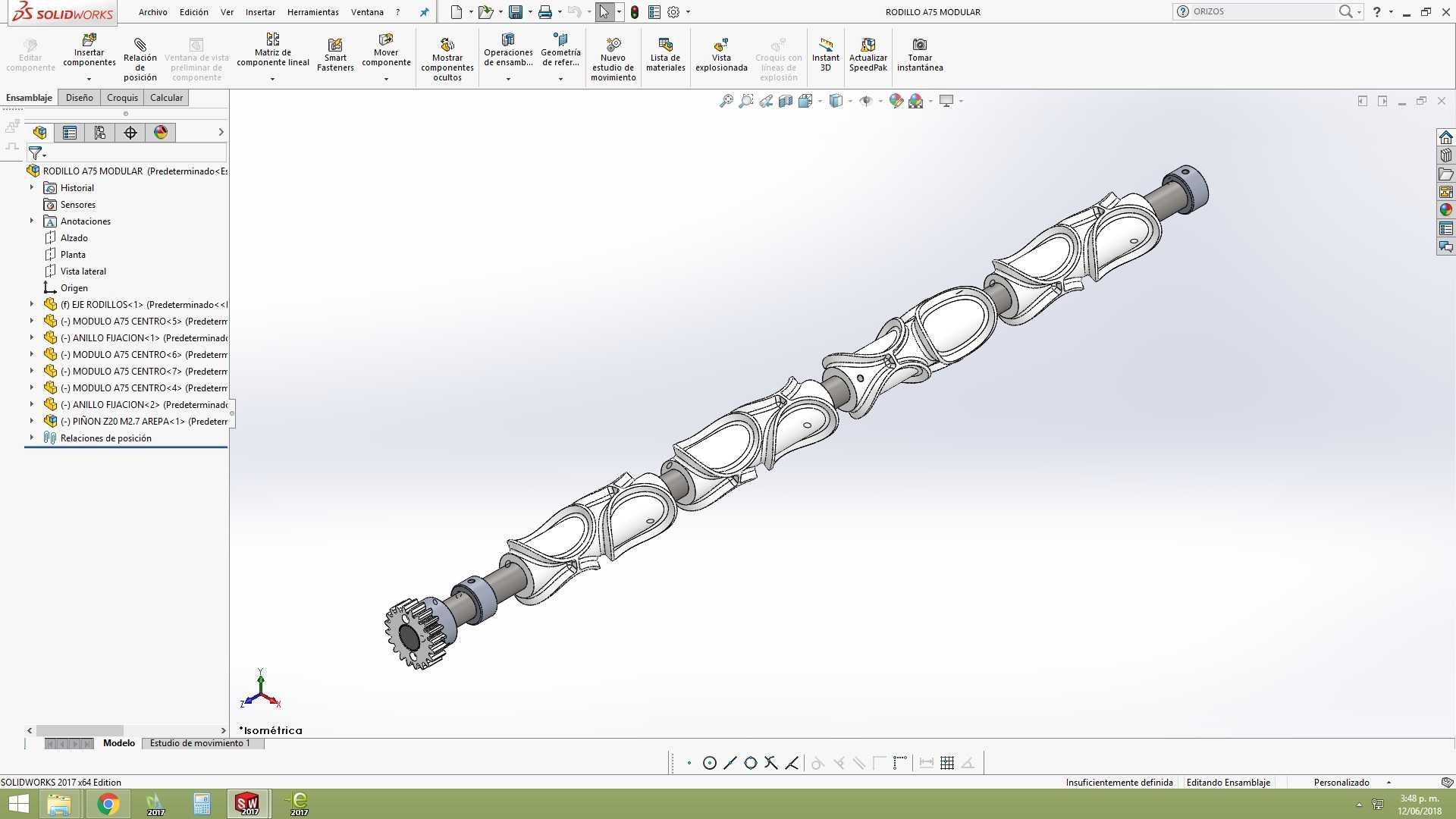

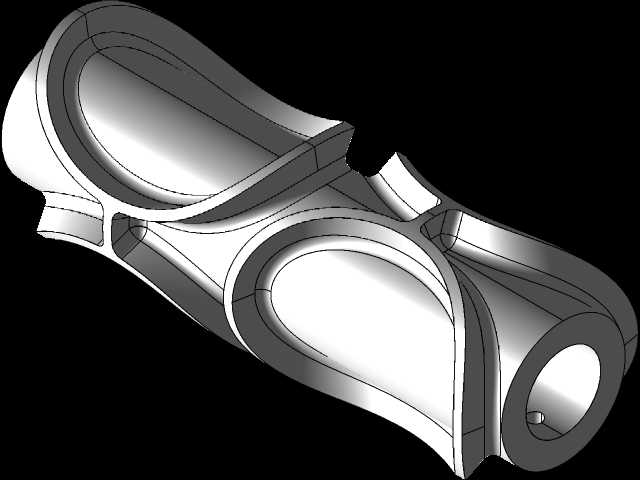

　　从实际功能层面看，轴体一端集成了直齿齿轮结构，可直接与设备传动链的主动齿轮啮合，不需要额外加装传动连接件，减少了传动链路的累计误差；另一端设置了光轴配合段，可适配标准深沟球轴承的安装尺寸，直接嵌入设备墙板的轴承座孔内完成固定，安装边界上，轴体总长度75毫米，最大辊径处的轮廓尺寸经过校核，在安装到对应工位后，辊面与周边护板、相邻传动件的安全间隙能控制在2毫米以上，不会出现运转干涉问题。辊体表面的流线型凹凸轮廓并非装饰性设计，而是针对特定柔性物料的输送需求做的型面匹配，这种非圆柱面的辊型，在输送带纹理的薄膜、薄型纸质物料时，能通过型面的凹凸咬合增大接触摩擦力，避免物料输送过程中出现打滑、偏移的问题，同时流线型的过渡曲面能减少辊面与物料接触时的应力集中，不会在薄软物料表面留下压痕。

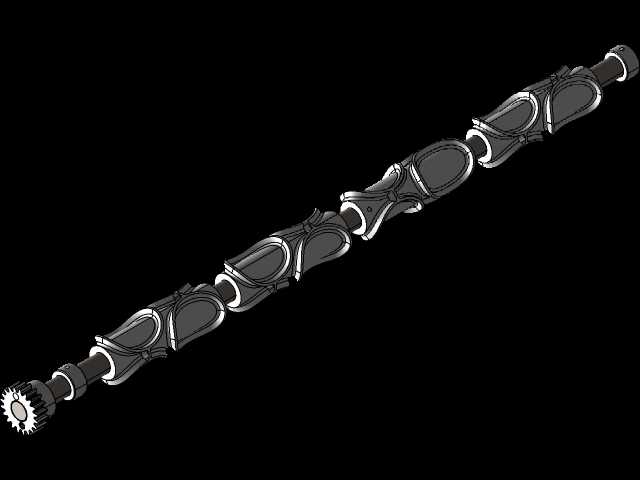

　　设计过程中，首先明确了窄工位空间下的轴体长度约束，将总长度严格控制在75毫米，在此基础上拆分功能段：从齿轮端开始依次是齿轮定位段、轴承配合段、第一组模块化辊身段、中间连接轴颈、第二组模块化辊身段、末端轴承配合段，每一段的轴径变化都设置了合理的退刀结构，方便常规车削加工成型；模块化辊身与芯轴的配合采用H7/k6的过渡配合，既保证装配后不会出现相对窜动，也能在维修时通过简易拉具完成模块拆卸。齿轮参数选择上，匹配常规小型传动的模数设定，齿部经过结构优化，在保证传动强度的前提下尽可能减少齿根的应力集中，适配每分钟0-300转的常规输送线转速工况，不会出现高速运转下的动平衡失衡问题。

　　在安装适配性上，两端轴承位的直径尺寸符合微型输送设备的通用安装标准，不需要对现有设备的墙板轴承座做二次改造就能直接替换原有一体式辊轴，对于设备升级改造场景十分友好。辊身的模块化接口做了统一的尺寸规范，后续如果需要调整辊面纹理、更换不同摩擦系数的辊面材质，只需要按照统一接口尺寸加工对应模块即可，不需要重新设计整轴结构，能大幅缩短衍生型号的开发周期。实际工况验证层面，这种结构的辊轴在持续运转条件下，模块化拼接处的连接可靠性经过校核，能承受常规输送工况下的径向载荷，不会出现模块松脱、错位的问题，轴体的整体挠度在满载工况下也控制在允许范围内，保证输送物料的平整度。
