差速器用16齿直齿锥齿轮结构设计

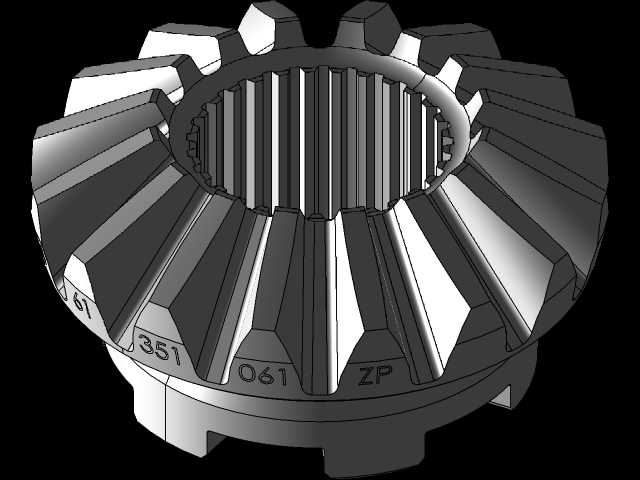

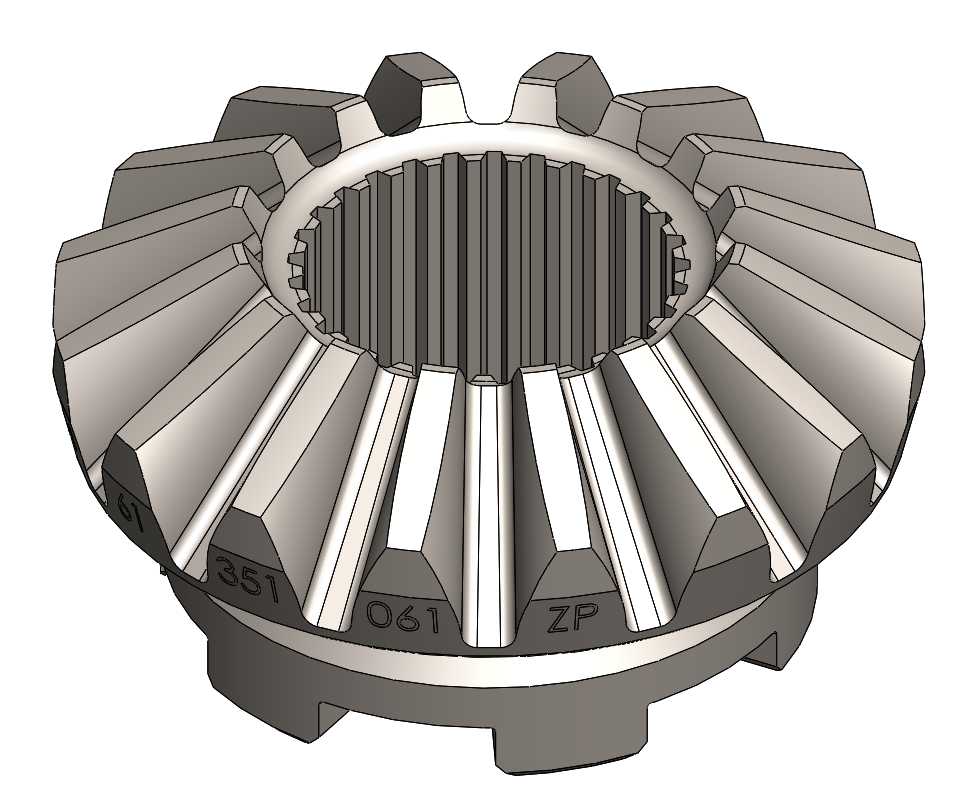

　　这款16齿直齿锥齿轮，主要应用在轻型车辆、小型工程机械的差速器总成中，作为差速器的核心主动传动件，承担着将主减速器传来的动力拆分传递给两侧半轴的作用，同时允许两侧半轴以不同转速转动，满足车辆转弯、不平路面行驶时的车轮差速需求，避免轮胎拖滑磨损。从实际装车工况来看，这类锥齿轮长期承受交变冲击载荷，齿面接触应力与齿根弯曲应力是设计阶段首要校核的指标，建模时严格按照等强度齿形修形逻辑处理，齿顶预留了合理的修缘量，避免啮合瞬间的刚性冲击，降低传动过程中的噪音与齿面点蚀风险。齿轮内孔采用矩形花键结构设计，相比单键连接，花键的多齿均匀承载特性可以传递更大扭矩，同时对中性更好，能保证齿轮与半轴的同轴度，减少高速转动时的径向跳动，

　　花键的齿侧配合间隙选取了过渡配合区间，既保证装配便利性，又避免传动过程中出现花键旷量引发的冲击异响。齿轮背部设计有三个均匀分布的定位凸台，这部分结构是和差速器壳体内的定位槽配合的，装配时可以快速完成周向定位，同时在大扭矩传递时，辅助花键承担部分周向载荷，避免花键齿过载崩裂。齿部的参数选取上，16齿的设计兼顾了传动比匹配与不根切的齿数下限，压力角采用标准20度设计，保证齿根厚度足够，同时啮合重合度处于合理区间，传动平稳性满足中低速工况的使用要求。建模过程中，齿形的生成严格按照展成法原理构建，先通过渐开线方程生成单个齿的轮廓曲线，再阵列完成全部16个齿的建模，之后对齿根过渡圆角做了优化处理，圆角半径选取模数的0.38倍，

　　最大化降低齿根应力集中系数，提升齿轮的抗弯曲疲劳强度。齿轮的安装边界方面，背部定位凸台的端面与差速器壳体的定位面贴合，装配后轴向间隙控制在0.1-0.2mm之间，既避免齿轮转动时出现轴向窜动，又防止间隙过小导致齿轮受热膨胀后卡滞。齿面的啮合印痕在设计阶段就做了预调整，要求空载时印痕位于齿面中部偏小端，承载后印痕向大端偏移但不超出齿面边缘，保证全工况下齿面接触均匀，不会出现偏载导致的局部磨损过快。这类锥齿轮的材质一般选用20CrMnTi渗碳淬火处理，齿面硬度达到58-62HRC，芯部硬度保持在30-45HRC，既保证齿面的耐磨性能，又让芯部有足够的韧性承受冲击载荷，建模时也预留了后续热处理变形的加工余量，齿面留磨量控制在0.2-0.3mm之间，满足精加工的余量要求。在差速器的整体传动链路中，这个小锥齿轮和两个半轴大锥齿轮啮合，三个齿轮的轴线交于一点，安装距的尺寸公差控制在±0.05mm以内，保证啮合间隙处于0.15-0.3mm的合理范围，间隙过大会导致传动冲击噪音大，间隙过小则容易出现润滑不良、齿面胶合的问题。齿轮的端面还做了减重凹坑设计，在不影响结构强度的前提下降低零件自重，减少差速器总成的转动惯量，提升传动响应速度。实际建模时，所有的倒角、圆角都按照加工工艺要求做了处理，锐边倒钝R0.5，避免加工和装配过程中出现锐边割手的问题，同时也减少热处理时的应力集中点，降低零件淬火开裂的风险。对于结构设计从业者来说，

　　这类锥齿轮的建模重点在于齿形的准确生成与安装配合结构的合理设计，不能只关注齿形外观而忽略实际装配的定位、限位结构，很多新手建模时往往只做出锥齿轮的齿部，忽略内花键、背部定位凸台这些实际功能结构，导致模型无法直接用于装配仿真与工艺出图。这款模型完整还原了零件的所有功能结构，从齿部修形到花键参数，再到背部定位结构，都和实际量产零件保持一致，可以直接用于差速器总成的装配干涉检查、运动仿真，也可以作为同类传动零件设计的参考模板，帮助设计人员快速完成结构方案的迭代，减少重复建模的工作量。在设备选型匹配时，这款齿轮适配的主减速比区间在3.5-4.5之间，匹配的发动机最大输出扭矩不超过200N·m，多用于前置前驱的经济型乘用车、小型电动三轮车以及1吨级以下的小型工程机械传动系统中，日常维护时只需定期更换差速器齿轮油，保证齿面润滑充分，就能达到设计使用寿命，正常工况下使用寿命不低于30万公里。
