高精度数显式百分表结构三维设计

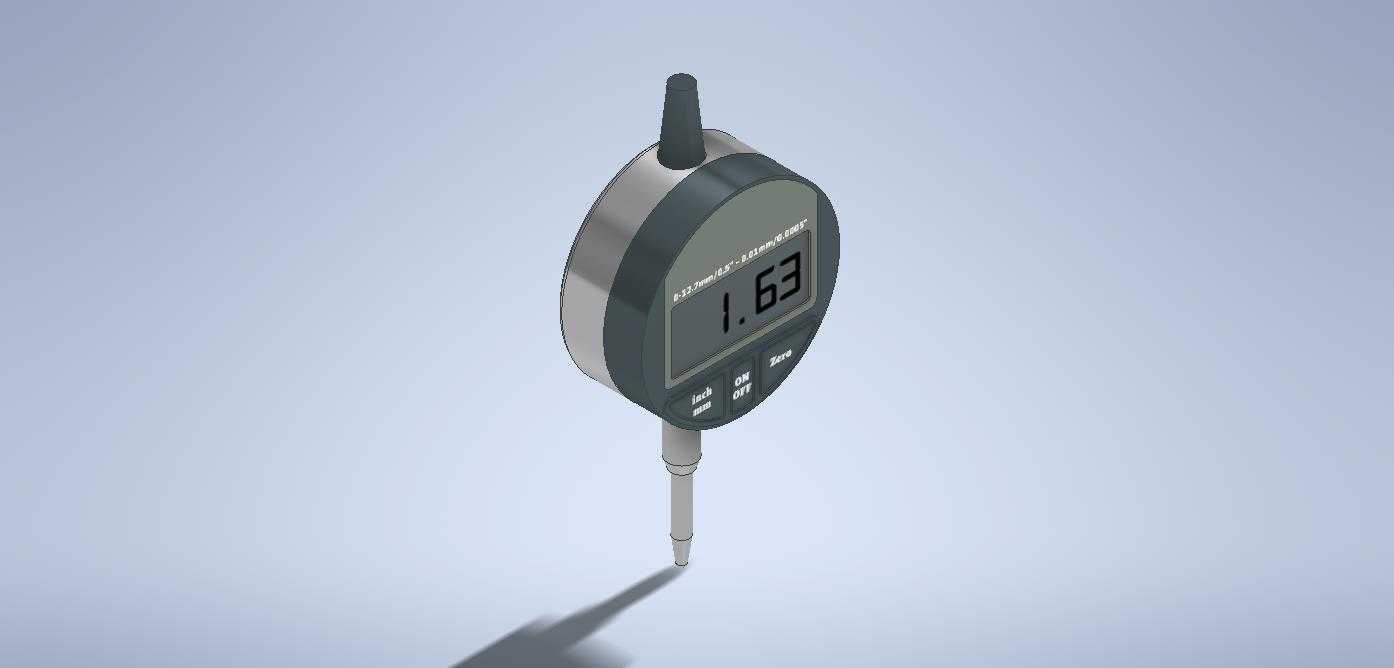

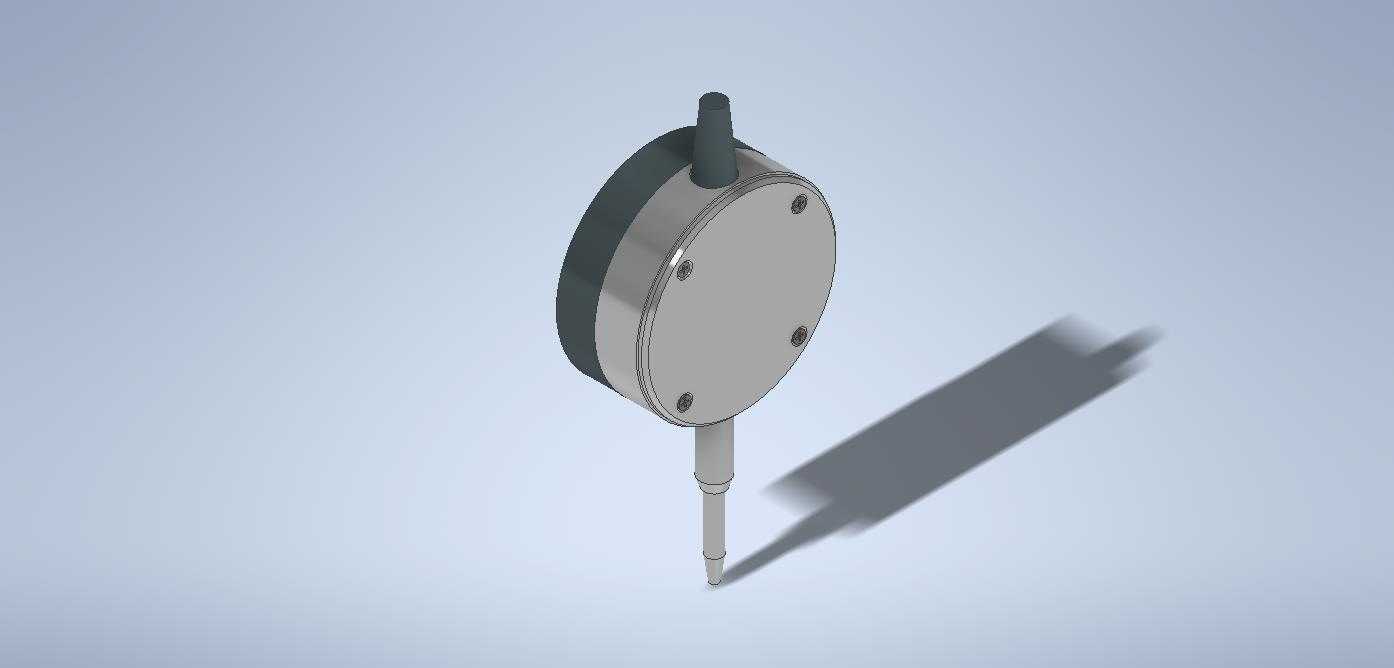

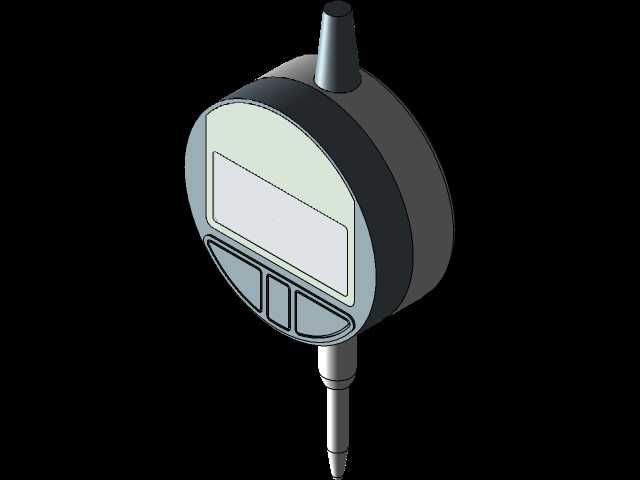

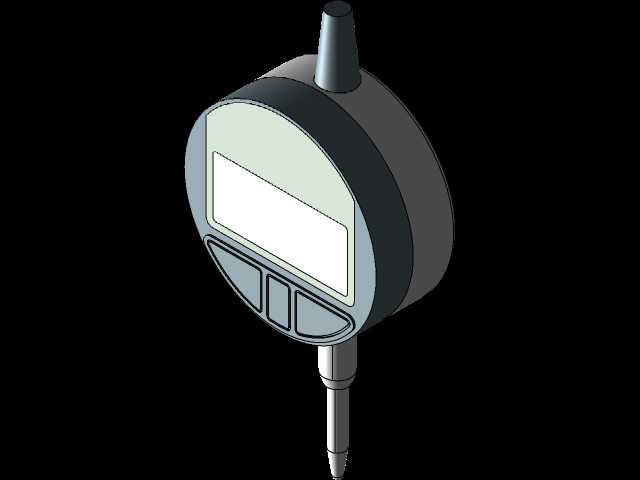

　　在机加工现场的工序间尺寸抽检、工装夹具的装夹定位校准、自动化产线的工件到位检测、模具合模间隙验证等场景里，接触式位移测量的可靠度始终是一线工程人员优先考量的指标，这款数显百分表的三维结构设计，完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，每一处造型都服务于功能实现与操作便利性。先从实际使用的边界条件来看，这款百分表的测杆采用轴向滑移结构，整体外形为扁圆形表身搭配垂直向下的测杆，表身最大外径控制在常规手持操作的舒适区间，测杆的伸出行程覆盖0-12.7mm的常规测量范围，测头采用硬质合金球头设计，长期接触被测金属表面也不会出现磨损变形导致的测量漂移，安装时可以通过表身背部的 lug 结构搭配表架固定，

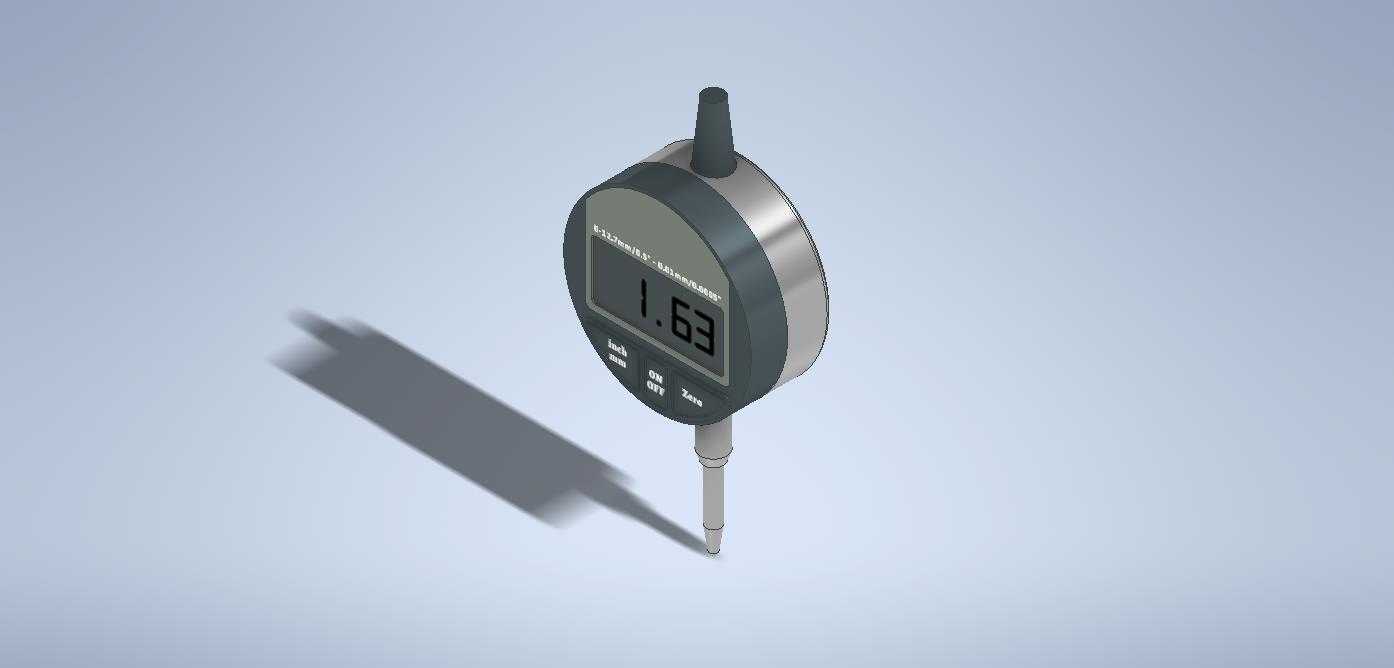

　　也可以配合磁性表座的夹头锁紧表身套筒，安装基准面的同轴度公差在建模时就做了严格约束，避免装夹倾斜带来的余弦误差。功能设计层面，这款数显结构摒弃了传统百分表的齿轮齿条传动放大机构，改用容栅位移传感模块直接采集测杆的轴向位移量，通过表身正面的段码液晶屏直接输出数值，避免了机械传动间隙带来的回程误差，表身侧面的三个操作按键分别对应单位切换、数值置零、公差预设功能，现场测量时不需要换算读数，直接读取屏幕显示的位移值即可，公英制单位切换可以适配不同来源的图纸公差要求，置零功能可以在任意测量位置设置基准，满足相对测量的需求，比如测量轴类零件的圆跳动时，可以在轴表面最低点置零，转动轴件直接读取跳动偏差值。从建模思路来看，

　　整个模型的装配层级完全按照实际产品的装配顺序搭建，首先是测杆与导向套的滑动配合，导向套采用铜质衬套结构，建模时预留了合理的配合间隙，既保证测杆滑移顺畅无卡滞，又不会出现径向晃动影响测量精度；其次是容栅传感模块的安装定位，定栅固定在表身内腔的基准台面上，动栅与测杆刚性连接，保证两者的相对位移完全同步，没有传动迟滞；表身的上下盖采用止口配合结构，装配后可以实现IP54级的防护能力，避免现场的切削液、金属粉尘进入内腔损坏传感元件；显示屏的视窗采用透明PC材质，与上表壳的配合处做了密封槽设计，可加装密封圈提升防护等级；顶部的测杆提升帽采用软胶材质，方便操作人员单手提起测杆，放置被测工件后缓慢释放，避免硬质冲击损坏测头或者传感元件。

　　在实际产线应用中，这款数显百分表可以搭配专用的测量台架做批量工件的厚度、高度尺寸检测，也可以固定在机床的刀架旁做工件装夹的定位找正，还可以集成到自动化检测设备里作为位移反馈元件，相比传统的机械百分表，数显结构不存在传动齿轮的磨损问题，长期使用的精度保持性更好，读数也不会因为视角问题产生视差，新入职的质检人员不需要专门的读数培训就能快速上手。建模过程中对所有配合面的公差都做了对应标注，比如测杆与导向套的配合选用H7/g6的间隙配合，表壳止口的配合选用H8/h7的定位配合，电路板的安装柱高度公差控制在0.05mm以内，避免装配时挤压电路板导致元件虚焊，电池仓的结构设计在表身侧部，更换纽扣电池不需要拆开表壳主体，现场维护非常方便，电池盖处做了防水胶圈的安装位，避免切削液渗入电池仓造成接触不良。整个结构没有采用复杂的异形曲面，所有外壳结构都可以通过注塑工艺批量生产，金属结构件采用常规的车削、铣削工艺即可加工，不需要特殊的定制刀具，量产的工艺性较好，测头作为易损件设计为可更换结构，长期使用磨损后只需要拧下测头更换新件即可，不需要整表报废，降低了现场的使用成本。
