5-5mm轴径双万向节传动组件结构

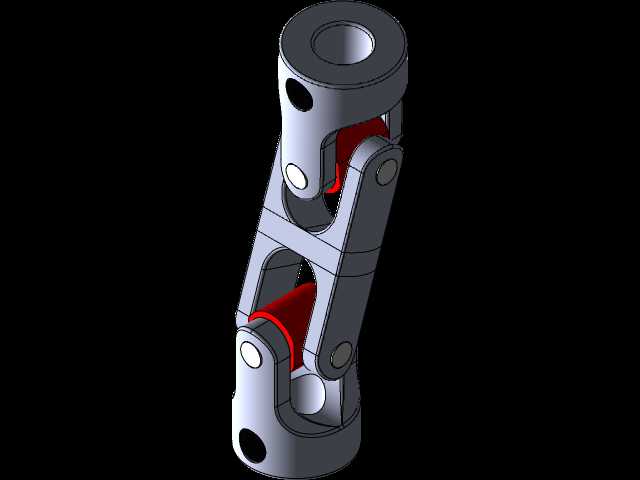

　　这套双万向节传动结构，适配两端5mm直径的轴类连接需求，在小型自动化设备的动力传递环节有着很高的实用价值。日常做小型非标设备设计时，经常会遇到动力输出端与负载端存在小角度偏移、或者轴向存在微量窜动的情况，普通刚性联轴器无法补偿这类安装误差，强行装配会导致轴承受额外径向力，大幅缩短轴承和电机的使用寿命，而双万向节的结构恰好能解决这类问题。

　　从实际应用场景来看，这类小规格双万向节常出现在小型输送线的动力接驳、3D打印设备的传动链路、小型检测设备的工位动力传递、桌面级机械臂的关节动力传输等场景中，尤其是安装空间紧凑、两端轴无法保证严格同轴的布局里，这类组件的适配性远高于其他传动连接件。和单万向节相比，双节结构可以保证输入轴与输出轴的转速始终保持一致，不会出现单万向节传动时的角速度波动问题，避免传动过程中产生周期性的速度冲击，这对于需要平稳传动的精密小型设备来说尤为重要。

　　设计这套结构时，首先要考虑的是万向节的铰接间隙控制，铰接处采用销钉配合轴套的结构，既保证转动灵活性，又将回程间隙控制在极小范围内，避免传动过程中出现空程，影响传动精度。十字铰接块的结构做了轻量化处理，在保证结构强度的前提下尽可能降低转动惯量，适配小型步进电机、伺服电机这类小扭矩动力源的输出特性，不会因为转动件惯量过大导致电机启动失步。两端的轴连接部位采用紧定螺钉锁紧的方式，安装时不需要额外加工键槽，直接套入对应直径的轴后锁紧螺钉即可完成固定，对于小扭矩传动场景来说，这种固定方式足够可靠，同时能大幅降低装配难度，提升现场安装的效率。

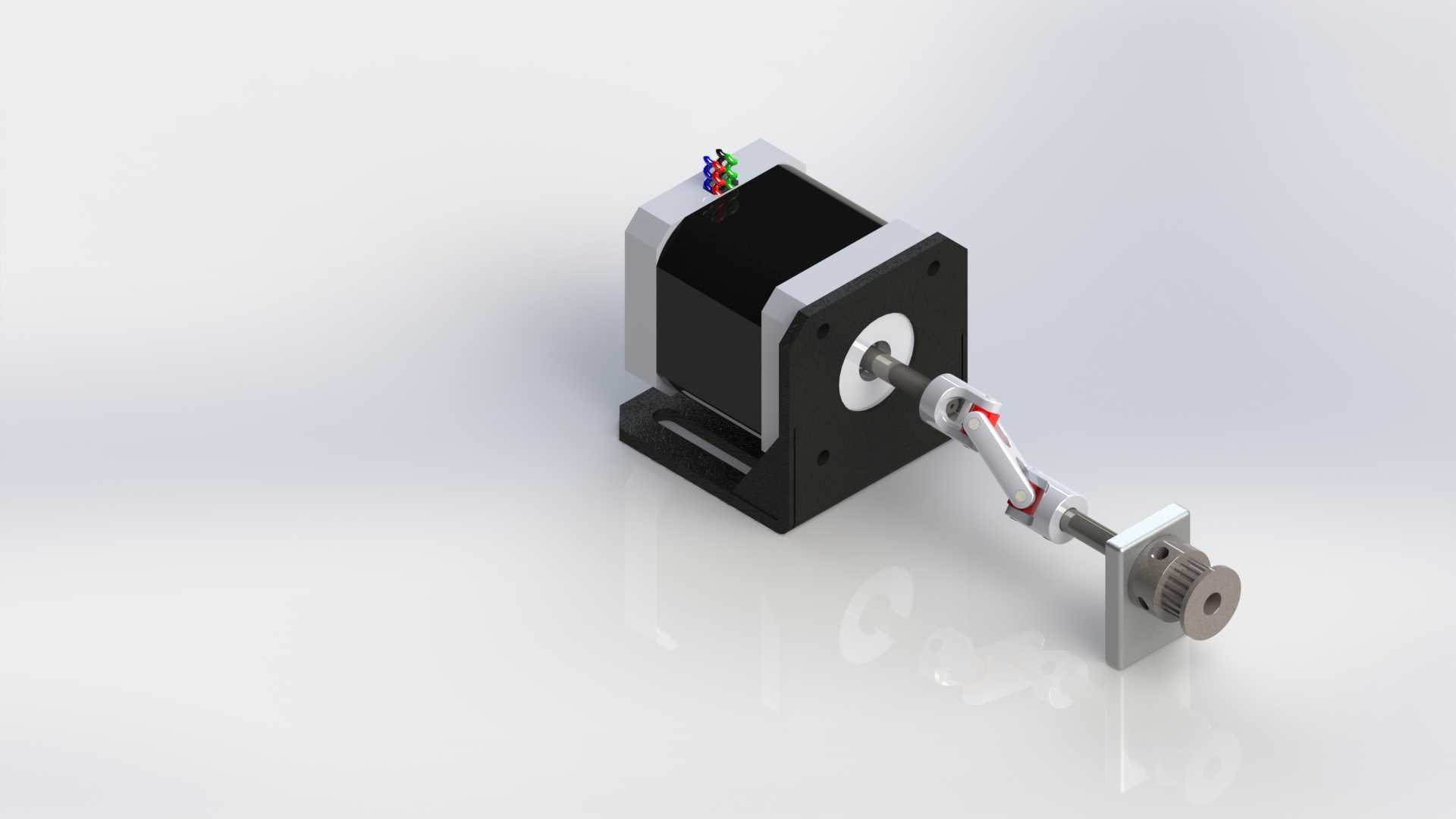

　　安装边界方面，这套组件整体呈细长型布局，铰接部位的最大回转直径控制在12mm以内，两端轴的插入深度为8mm，安装时只需要保证两端轴的偏移角度不超过单节万向节的最大允许偏角30度，即可实现稳定传动。组件搭配的安装支架采用L型折弯结构，支架上预留了长条形安装孔，可以根据实际装配需求调整动力端的固定位置，补偿安装时的位置误差。输出端配套的同步带轮结构，也让这套组件可以直接接驳同步带传动链路，不需要额外加装转接轴，进一步压缩整体安装空间。

　　在实际选型使用时，需要注意这套组件的额定传动扭矩适配范围，因为整体尺寸偏小，更适合10N·m以下的扭矩传递场景，如果应用在负载波动较大的场合，可以在铰接销部位加装润滑脂槽，定期补充润滑脂降低铰接部位的磨损，延长组件的使用寿命。另外双万向节的中间轴长度可以根据实际安装距离做调整，这套结构里的中间轴长度适配常见的小型设备内部安装间距，如果遇到特殊的跨距需求，只需要更换对应长度的中间轴即可，不需要改动两端的万向节铰接结构，具备不错的适配拓展性。

　　从结构细节来看，万向节的铰接部位做了限位设计，避免转动过程中铰接块脱出，同时铰接处的配合公差选用H7/g6的间隙配合，既保证转动无卡滞，又不会因为间隙过大产生传动晃动。两端的轴孔做了倒角处理，安装时可以快速导入对应轴径，不会因为轴端的毛刺导致装配卡滞。整体结构没有复杂的异形曲面，所有零件都可以采用常规的机加工方式生产，加工成本低，后期维护更换也十分方便，哪怕是小批量设备制作，也能快速加工出对应的零件完成装配。
