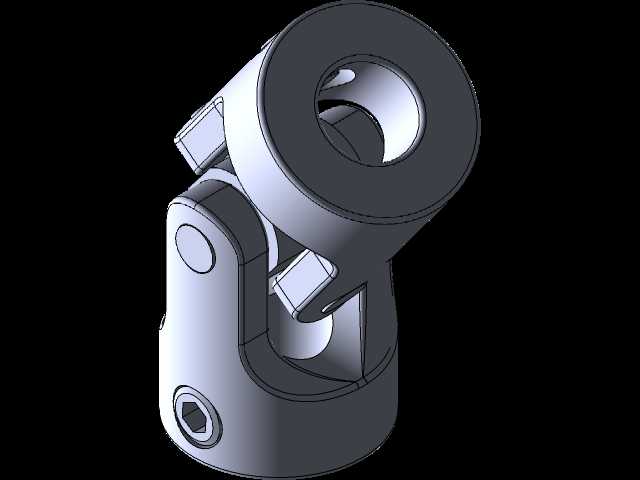

小型轴接式万向节传动连接件结构

　　在小型传动机构的布局设计中，轴间夹角的动态补偿一直是容易被忽略却直接影响传动寿命的细节，这款轴径5mm的万向节，正是针对小扭矩、小安装空间的传动场景做的适配设计。日常做桌面级自动化工装、小型实验台传动、精密仪器进给机构的结构设计时，经常会遇到主动轴与从动轴无法保证严格同轴的情况，要么是机架加工存在形位公差，要么是传动过程中从动端存在小幅度的摆角位移，这时候如果采用刚性联轴器直接连接，轴端会承受持续的交变径向载荷，轻则加剧轴承磨损，重则出现轴件疲劳断裂的问题，而这款小型万向节刚好可以填补这类小规格传动的夹角补偿需求。从实际功能来看，它可以在两轴存在最大30度左右夹角的工况下稳定传递扭矩，不会因为轴间的角度偏差出现传动卡滞，

　　传动过程中可以实时补偿角度偏移量，保证扭矩传递的连续性，不会出现刚性连接下的别劲问题。设计层面上，这款万向节采用的是十字轴式的经典铰接结构，两个叉形接头分别对接两端的5mm轴径，十字销作为铰接核心，配合面做了适配小载荷的间隙优化，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致摆角调整时出现摩擦卡滞。做三维建模的时候，要特别注意叉形接头的开口尺寸与十字销的配合公差，还有两端轴孔的同轴度基准——很多新手建模时容易把两个轴孔的基准做在同一固定轴线上，忽略了万向节本身的角度补偿特性，导致装配验证时出现干涉，实际上在摆角极限位置，叉形接头的端面会存在相对摆动，建模时需要预留足够的摆动间隙，避免实体干涉。安装边界上，

　　这款万向节的整体外径控制在适配5mm轴的紧凑尺寸范围内，两端的轴孔深度刚好满足常规顶丝固定的安装需求，不需要额外做复杂的轴端加工，只需要在对接轴上加工对应的顶丝平面，就可以完成快速装配，整体轴向长度也控制得比较短，不会在紧凑的设备内部占用过多的安装空间，非常适合安装空间局促的小型传动场景。实际选型应用的时候，要注意它的扭矩适配范围，因为轴径只有5mm，整体结构尺寸偏小，只适合传递小扭矩的运动场景，比如小型传送带的动力接驳、检测设备的探头进给传动、教学实验台的传动演示机构这类载荷不大的场合，不能用在大扭矩的主传动链路上，否则会出现十字销剪切断裂的问题。另外在装配调试的时候，要注意如果是单万向节结构，

　　传动过程中从动轴的转速会存在周期性的波动，所以如果是对转速稳定性要求较高的场合，通常会成对使用这类万向节来抵消转速波动，单只使用的时候更适合对转速均匀性要求不高、仅需要传递扭矩和补偿角度的场景。建模过程中对铰接部位的细节处理也很关键，十字销与叉形接头的配合孔位，要考虑实际加工时的公差带，通常采用小间隙配合，保证铰接转动的灵活性，同时轴孔的端面要做倒角处理，既方便装配时轴件的导入，也可以避免锐边在摆动过程中出现应力集中。很多做小型设备开发的工程师在遇到轴系不同轴问题时，第一反应是提高机架的加工精度来保证同轴度，但实际上小尺寸机架的加工精度提升会带来成倍的成本上涨，反而用这类小型万向节做传动补偿，既可以降低加工精度要求，控制整体制造成本，还能抵消设备运行过程中因为振动、机架微变形带来的轴间偏移，大幅提升传动系统的运行可靠性，减少后期的维护成本。
