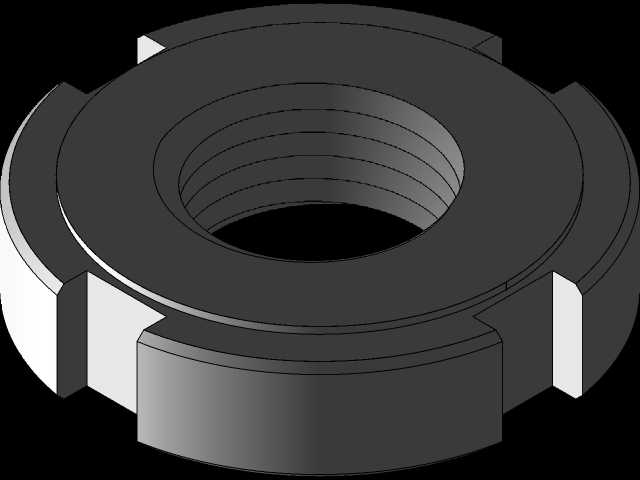

钩形扳手配套开槽圆螺母M10至M20规格

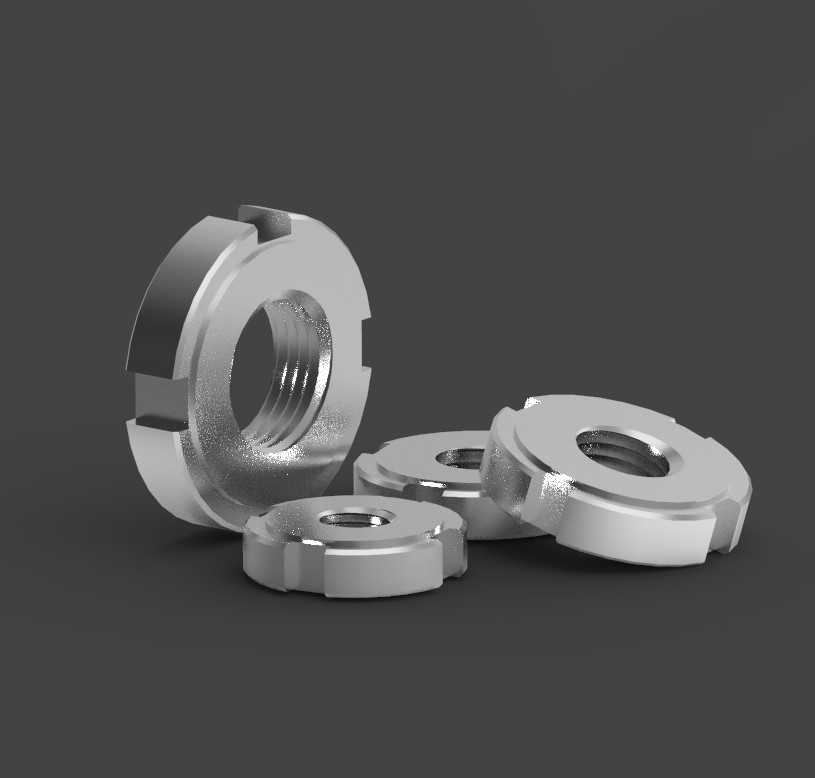

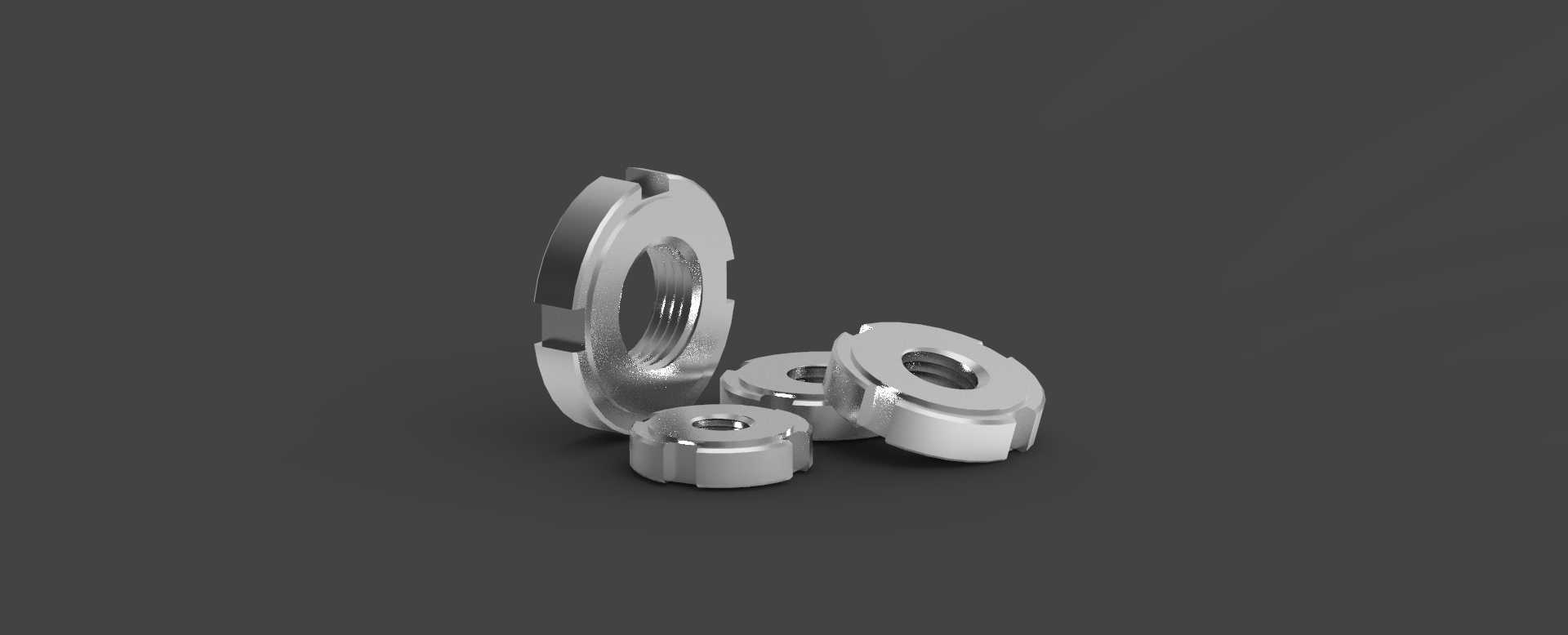

　　在各类机械传动、轴系装配场景中，这类开槽圆螺母是轴上零件轴向固定的核心紧固件之一，常配套止动垫圈使用，配合钩形扳手完成装拆作业，覆盖M10到M20的常规轴径锁紧需求，广泛出现在机床主轴、减速器输入输出轴、电机轴端、工装夹具定位轴等位置的装配结构中。不同于普通六角螺母依靠端面摩擦实现防松，这类开槽圆螺母的圆周方向均匀分布四个径向槽，槽的宽度与深度严格匹配标准钩形扳手的卡头尺寸，装拆时无需大尺寸开口扳手或套筒，仅需将钩头卡入对应槽内即可施加扭矩，尤其适合轴端空间狭窄、周边有其他结构干涉，无法容纳普通扳手作业的装配场景。从功能特性来看，这类螺母的核心作用是承受轴向载荷，实现轴承、齿轮、带轮等轴上回转零件的轴向定位，避免回转件在设备启停、

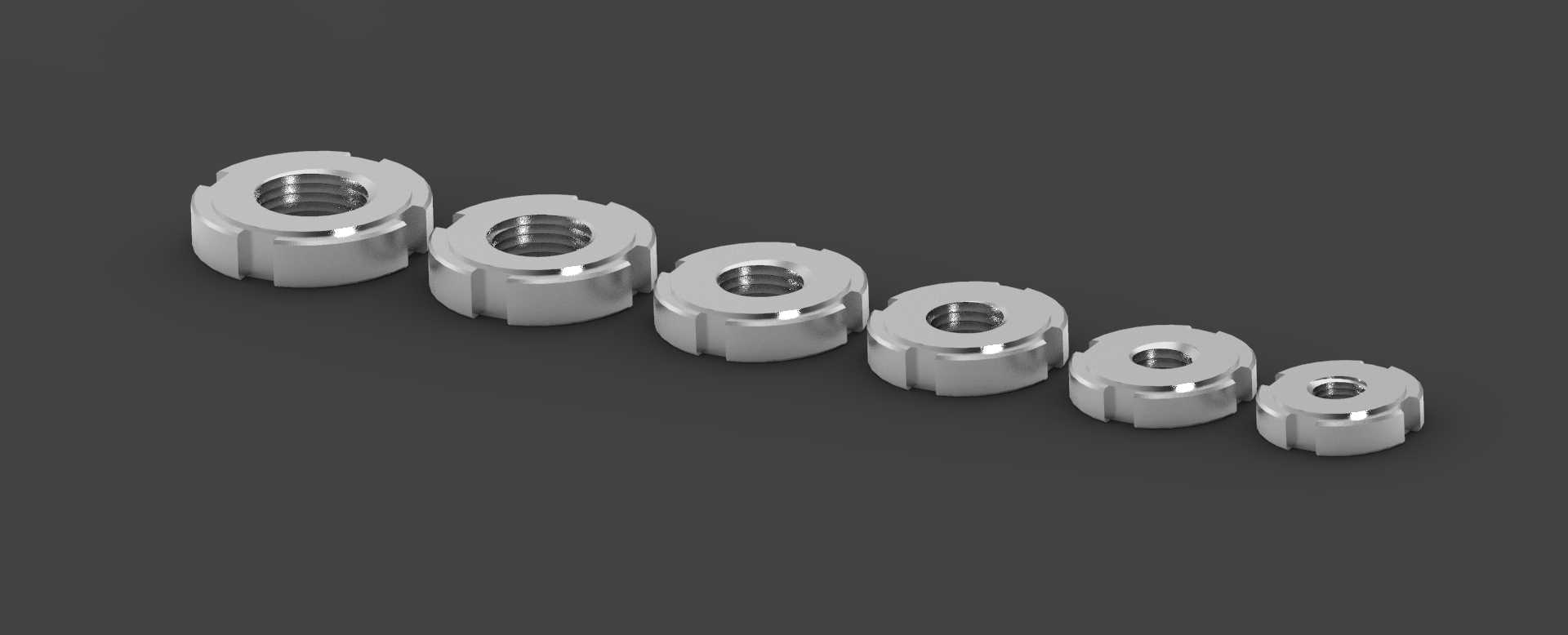

　　正反转切换、负载波动过程中出现轴向窜动，保证轴系的回转精度与传动稳定性。螺母的内螺纹采用普通公制粗牙螺纹，螺纹公差带选用中等配合精度，既保证与轴上螺纹段的顺畅旋合，又能控制螺纹副的配合间隙，避免因间隙过大导致定位精度不足，或是间隙过小出现螺纹咬死、装拆困难的问题。设计这类螺母的三维模型时，首先要明确各规格对应的螺纹公称直径与螺距参数，M10对应螺距1.5mm，M12对应螺距1.5mm，M14对应螺距1.5mm，M16对应螺距1.5mm，M18对应螺距1.5mm，M20对应螺距1.5mm，所有规格的螺母端面都有严格的平面度要求，保证锁紧时端面与被压紧零件的端面完全贴合，避免出现偏载导致的局部应力集中。螺母的外圆直径、开槽位置、

　　槽的对称度都需要严格遵循通用紧固件的尺寸规范，开槽的位置要与螺母端面垂直，槽的两侧面平行度控制在合理公差范围内，避免钩形扳手卡入后出现打滑、受力不均导致槽口崩裂的问题。从安装边界来看，选用这类螺母时，首先要确认轴上加工的外螺纹段长度满足螺母旋合行程要求，螺纹末端要预留足够的退刀槽，避免螺母旋合到行程末端时出现卡滞；螺母安装位置的周边径向空间要大于螺母外圆直径至少2mm，避免装配时螺母与周边的箱体壁、轴承端盖等结构发生干涉；同时要预留足够的周向操作空间，保证钩形扳手可以顺利卡入槽口并完成旋转动作，若轴端有止动垫圈配套使用，还要提前确认止动垫圈的内舌尺寸与轴上的卡槽匹配，垫圈外舌可以顺利卡入螺母的开槽内，实现可靠的机械防松。

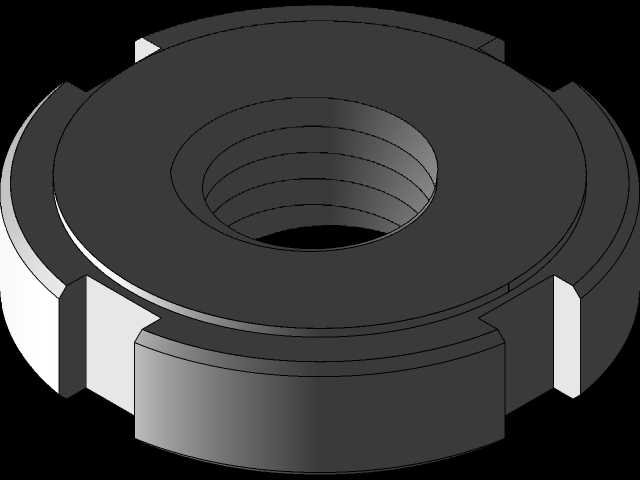

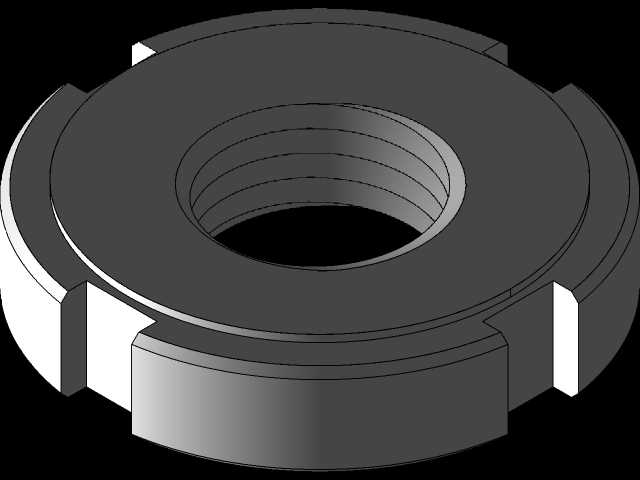

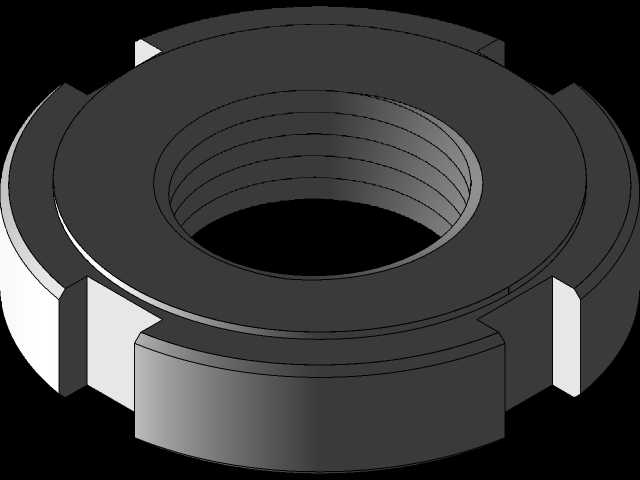

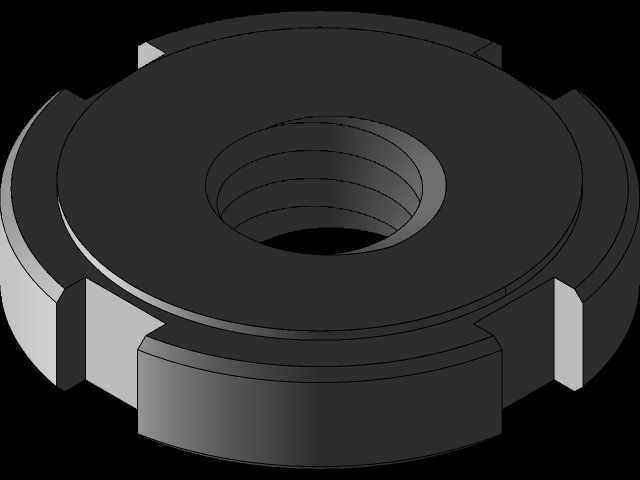

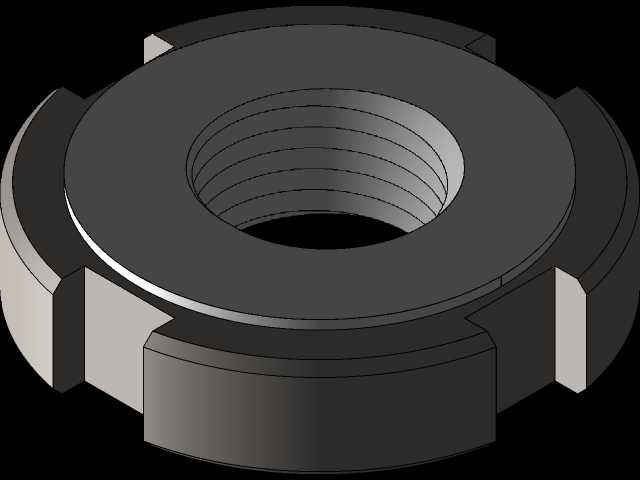

　　在实际设备维护场景中，这类开槽圆螺母的装拆频率远高于普通六角螺母，因此模型建模时要特别注意槽口的圆角处理，避免尖锐棱角在反复受力过程中出现应力集中导致开裂，螺母的端面倒角要符合标准要求，既可以去除加工毛刺，也能引导螺母顺利旋入螺纹段，避免螺纹起始端的磕碰损伤。不同规格的螺母厚度随公称直径增大按比例递增，保证足够的螺纹旋合长度，满足轴向承载的强度要求，避免在重载冲击下出现螺纹滑牙、螺母变形失效的问题。建模过程中，螺纹特征可以采用简化画法配合装饰螺纹线，也可以根据实际加工需求生成精确的螺旋扫描实体，保证模型导入装配体后可以准确完成干涉检查，验证轴系装配的尺寸链是否合理，确认螺母锁紧后，被固定的轴承内圈、齿轮轮毂等零件的轴向位置符合设计要求，不会出现轴向间隙过大或预紧力过大导致轴承运转卡滞的问题。
