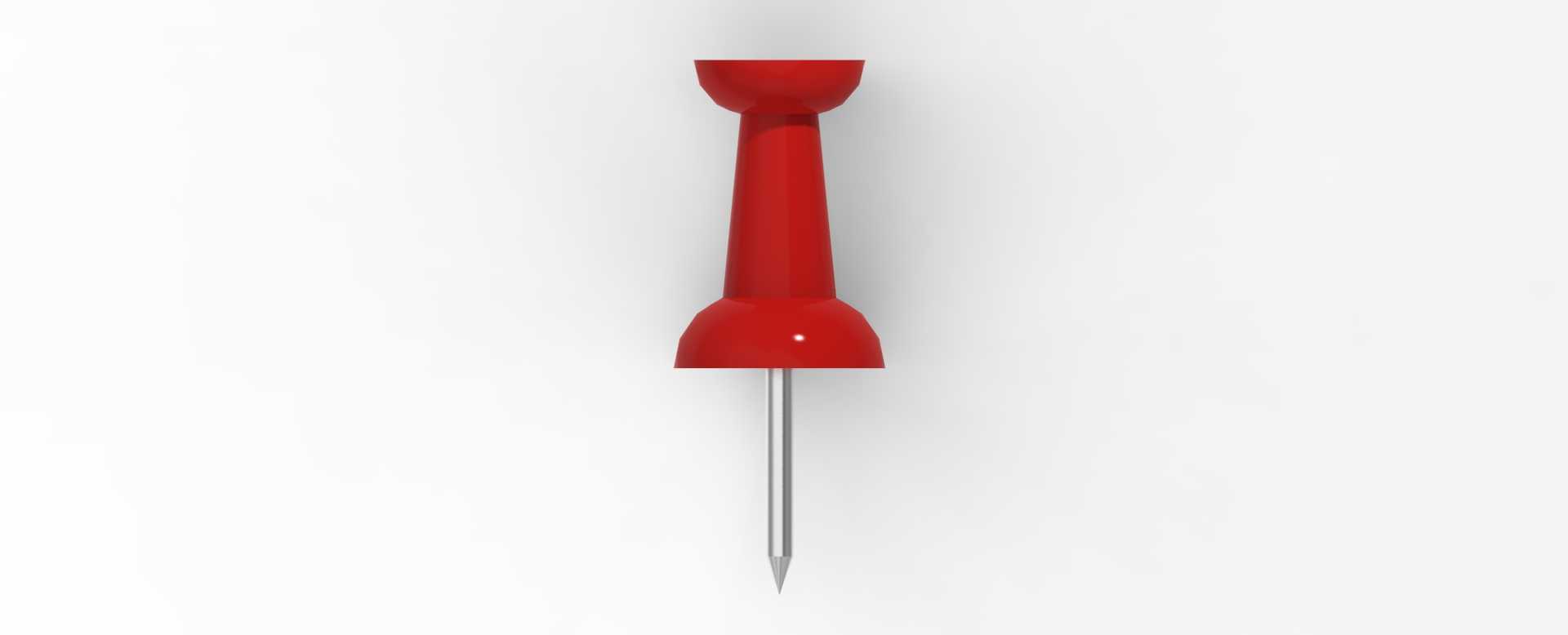

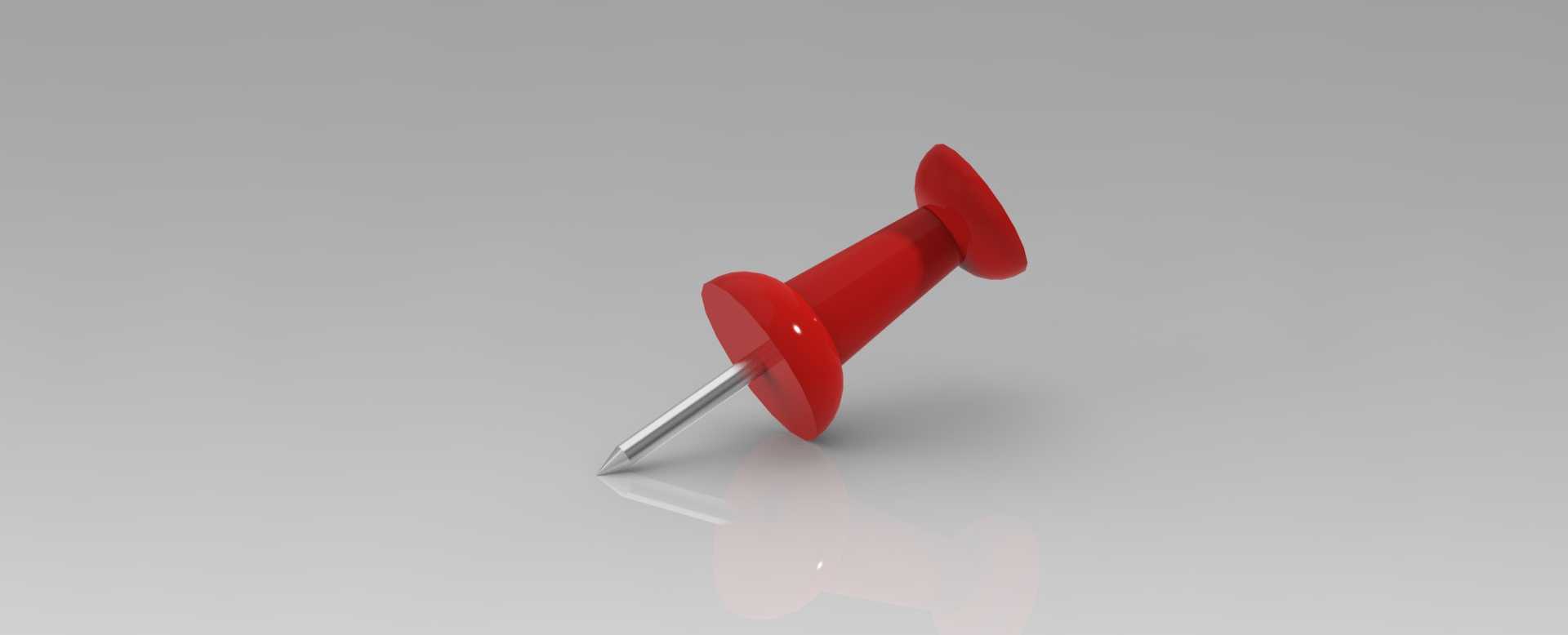

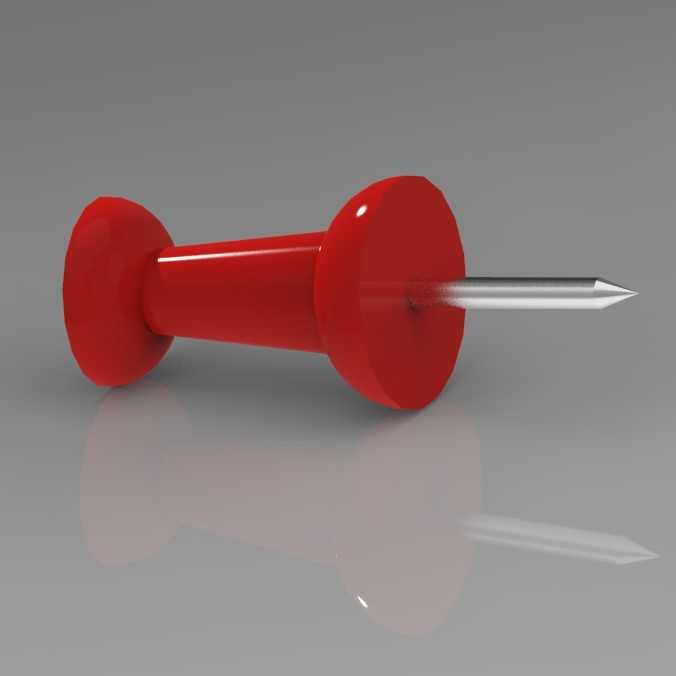

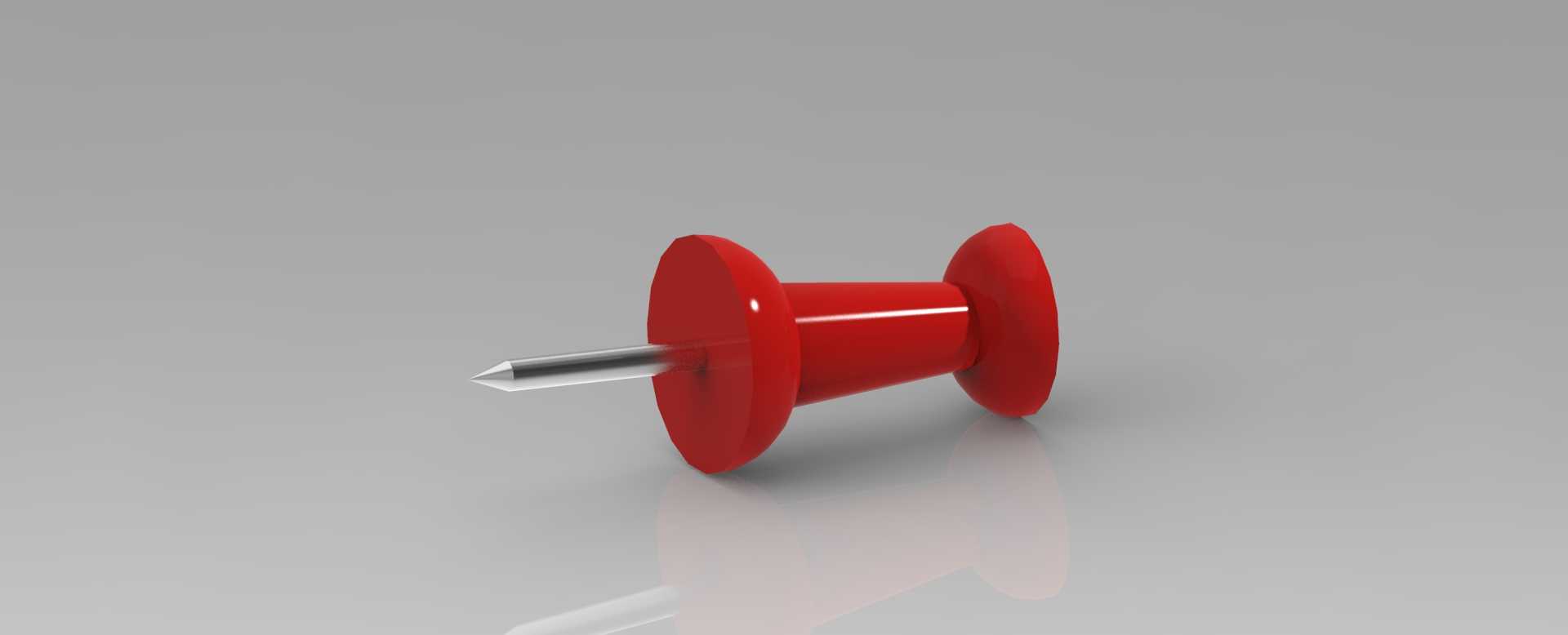

红色塑料帽金属针尖办公文具图钉

　　日常办公场景里，这类带红色塑料帽的图钉是桌面文件整理、软木板公告张贴最常用的固定件，很多人只把它当成普通文具，却很少注意到它的结构设计完全贴合手动施力与重复使用的工程逻辑。从实际使用的受力逻辑来看，图钉的按压端做了直径12mm左右的圆形扁帽结构，这个尺寸刚好匹配成年人拇指指腹的接触面积，按压时压强被均匀分散，不会像细杆钉那样容易扎伤手指，帽体边缘做了0.5mm的圆角过渡，没有尖锐毛边，日常拿取、插拔的时候不会刮蹭纸面或者皮肤。中间的握持杆段做了等直径的圆柱设计，直径和帽体衔接处做了1mm的圆弧过渡，避免塑料注塑成型的时候出现应力集中，长期插拔不会出现帽杆断裂的问题，这个杆段的长度控制在8mm左右，

　　刚好能让手指捏持的时候有足够的摩擦力，拔出的时候不需要借助工具，直接用指甲扣住帽体边缘就能轻松取下。前端的金属针部分采用了三段式结构，和塑料帽衔接的根部做了2mm直径的加粗段，嵌入塑料帽内部的部分做了滚花处理，注塑的时候塑料料流会填满滚花的凹槽，完全避免金属针和塑料帽之间出现转动、松脱的问题，哪怕反复插拔几十次，针体也不会在塑料帽里打转。针身中段做了1mm直径的等径光杆，表面做了抛光处理，穿过纸张或者软木板的时候阻力极小，不会带起纸纤维造成孔洞扩大，针尖部分做了15度的锥角打磨，锥尖的圆角控制在0.05mm以内，既能保证轻松穿透3层80g打印纸或者5mm厚度的软木板，又不会因为锥角过尖导致日常存放的时候容易扎透收纳盒。

　　很多人不知道这类图钉除了办公张贴的用途，在工装夹具的临时固定场景里也经常用到，比如钣金件划线的时候，会用这类图钉穿过划线样板的定位孔，插在木质划线平台上做临时定位，因为塑料帽的端面平整，不会像铁钉那样帽体突出太多影响划线尺的滑动，而且插拔方便，不会在平台上留下太深的钉孔。还有手工皮具制作的时候，也会用这类图钉临时固定皮料的叠合位置，因为针身光滑，拔出的时候不会勾拉丝线，也不会在皮料上留下过大的针孔。从建模的角度来看，这个零件的建模逻辑要重点关注塑料件和金属件的装配公差，金属针嵌入塑料帽的深度要控制在5mm左右，过浅会导致结合力不足，过深会造成塑料帽表面出现缩痕，影响外观。塑料帽的壁厚要控制在1.5mm均匀壁厚，

　　避免注塑的时候出现气泡、缺料的问题，帽体的外表面做了高光抛光处理，对应实物的亮面红色外观，金属针部分要做镀铬的材质表现，针尖的锥面要和针身做相切过渡，不能出现接痕。在实际的安装边界上，这类图钉的有效固定深度是10mm左右，也就是针身露出塑料帽的长度，固定的时候被固定物的总厚度不能超过8mm，不然针尖没法完全刺入基层，固定会不牢靠，而且如果基层是硬木板或者金属板，这类图钉是没法使用的，只适用于软木、纸板、泡沫板这类低密度的基层材料。很多新手建模的时候容易把针尖做的过于尖锐，实际上量产的图钉针尖都会做微小的圆角处理，一方面是避免生产过程中扎伤操作人员，另一方面也能提升针尖的强度，不会因为轻微的磕碰就出现弯尖、断尖的问题。还有塑料帽的背面，也就是和被固定物接触的端面，要做完全的平面处理，不能有凹凸，不然按压的时候会出现歪斜，导致针身刺入的时候角度偏移，没法垂直固定，容易出现针身弯曲的问题。在批量使用的场景里，比如公告栏整板张贴通知的时候，这类图钉的排布间距一般控制在150mm左右，就能保证A4尺寸的纸张平整贴合，不会出现边角翘曲的问题，因为单颗图钉的固定力大概在5N左右，足够承受单张A4纸的自重，哪怕是有空调直吹的环境，也不会被吹落。对比不带塑料帽的金属工字钉，这款图钉的握持力更大，插拔的时候更省力，而且红色的帽体辨识度高，遗落在桌面或者地面上很容易被发现，避免踩扎的风险，这也是结构设计里兼顾安全属性的细节体现。
