M10规格开槽六角槽形紧固螺母结构

　　在各类受振动载荷的机械连接场景中，普通六角螺母容易因往复冲击出现螺纹副松脱的问题，开槽六角槽形螺母正是针对这类工况开发的专用紧固连接件，这类螺母常与开口销配合使用，在完成螺纹拧紧后，将开口销穿过螺母端部的开槽与螺栓杆部的径向销孔，即可实现螺纹副的机械锁止，彻底避免因振动导致的螺母回转松脱，在商用车底盘悬挂连接、工程机械铰接部位、重型设备传动组件固定、农用机械行走系统连接等存在持续振动、交变载荷的装配场景中应用十分广泛。

　　从结构设计逻辑来看，这款M10规格的槽形螺母主体沿用标准六角外形，保留了普通六角螺母适配标准扳手的通用性，六方对边尺寸符合普通粗牙螺纹M10六角螺母的通用安装边界，可直接匹配常规16mm开口扳手、套筒工具完成拧紧作业，无需定制专用工装，现场装配的适配性极强。螺母端部均匀分布的六个开槽，是实现锁止功能的核心结构，开槽的宽度、深度均经过尺寸校核，既能够适配对应规格的标准开口销顺利穿入，又不会过度削减螺母端部的结构强度，避免拧紧过程中出现槽口开裂的问题。螺母内部的M10粗牙螺纹遵循普通公制螺纹的公差要求，螺纹牙型饱满，螺距为1.5mm，可与同规格的外螺纹螺栓、螺柱实现顺畅旋合，螺纹配合的间隙控制在合理范围内，既保证装配时的旋入顺畅度，又能避免配合间隙过大导致的连接刚性不足。

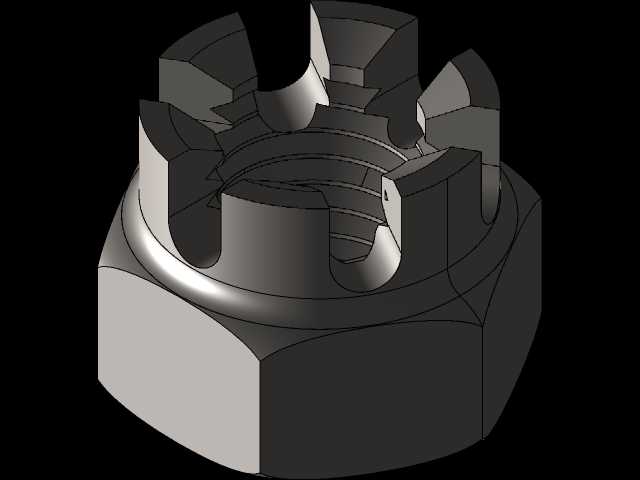

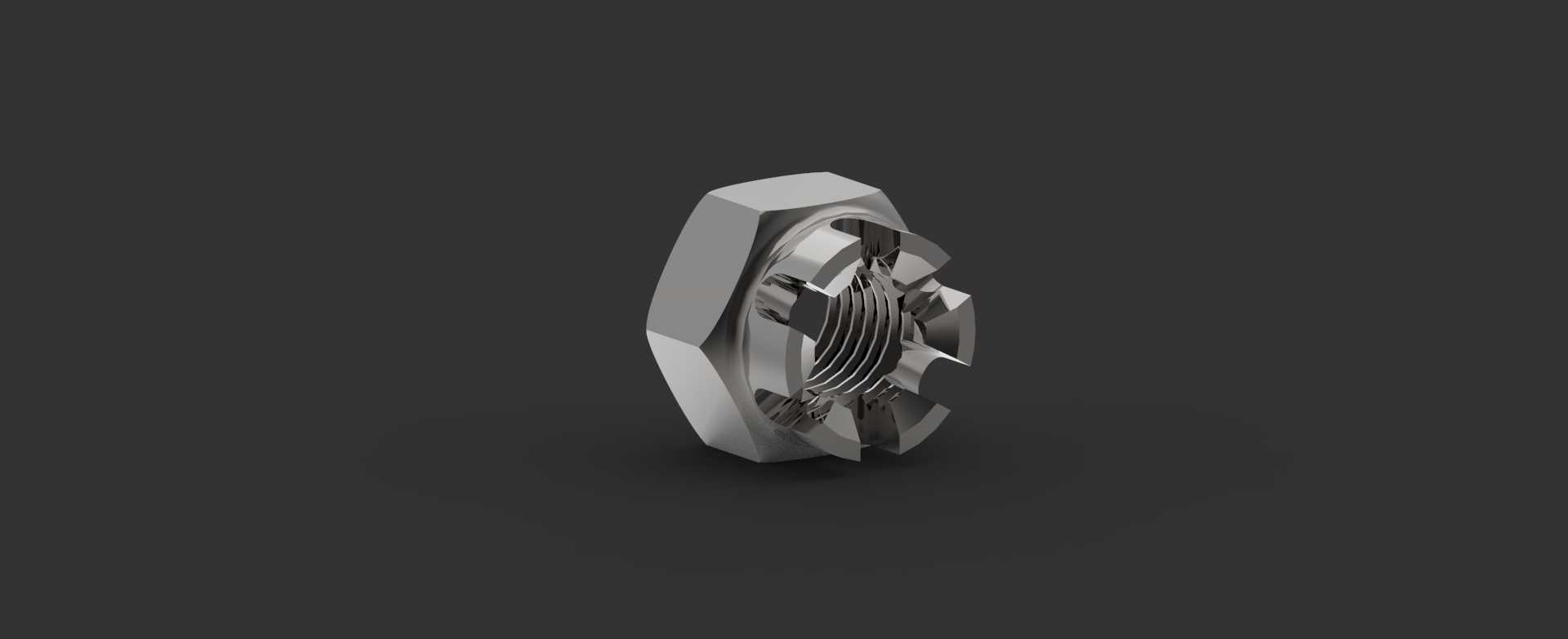

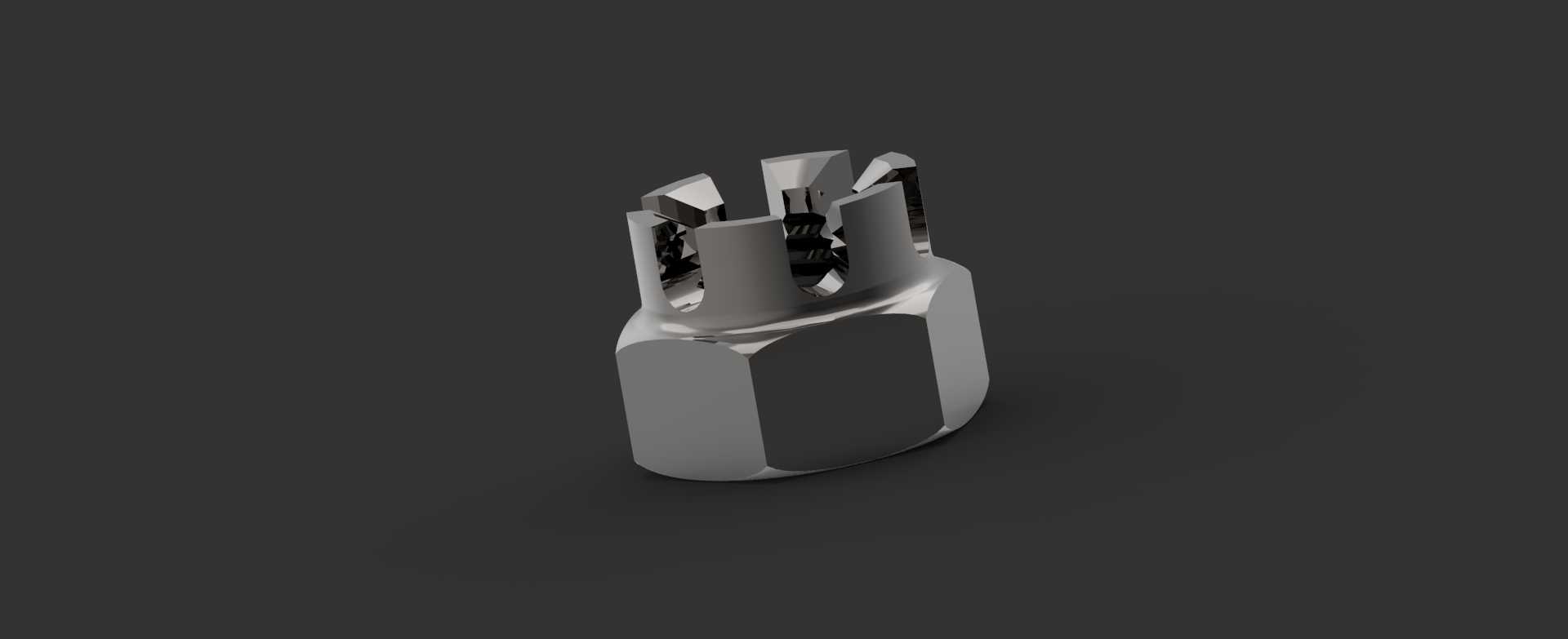

　　在实际选型应用中，这类槽形螺母的安装需要匹配带径向销孔的对应螺栓，装配时需要先将螺母拧紧至规定的扭矩值，再转动螺母调整槽口位置，使槽口与螺栓杆部的销孔完全对正，之后穿入开口销并将开口销的两个尾部分开弯折，即可完成可靠锁止，这种锁止方式属于刚性机械锁止，相比弹簧垫圈、尼龙锁紧圈等摩擦式锁止结构，在强振动、大冲击的工况下锁止可靠性更高，不会因为温度变化、材料蠕变出现锁止失效的问题。从建模细节来看，模型完整还原了螺母的六角棱边倒角、端部开槽的清角结构、螺纹牙型的连续轮廓，六角头部的端面倒角设计既能够去除加工毛刺，也可以在装配时起到导向作用，避免螺母孔口与螺栓端面出现卡滞；螺母的整体高度符合开槽螺母的标准尺寸要求，既保证足够的螺纹啮合长度，满足M10螺纹连接的抗拉、抗剪强度要求，又不会因为高度过大造成安装空间的浪费。

　　在设备维护场景中，这类带槽螺母的拆装也十分便捷，只需要扳直开口销尾部将其抽出，即可使用普通扳手完成螺母的拆卸，相比铆接、焊接等不可拆连接方式，能够大幅降低后期维护的零件更换成本，在需要定期拆解维护的铰接部位、需要调整预紧力的连接位置，这类结构的优势尤为明显。建模过程中针对开槽部位的应力集中区域做了合理的圆角过渡处理，还原了实际机加工过程中的工艺特征，避免模型出现尖锐直角导致的应力集中仿真误差，能够直接用于后续的装配干涉检查、连接强度仿真、装配工艺模拟等工作，螺纹部分的建模精度满足通用装配的要求，可在装配体中直接完成与对应螺栓的配合约束，不需要额外调整螺纹位置。
