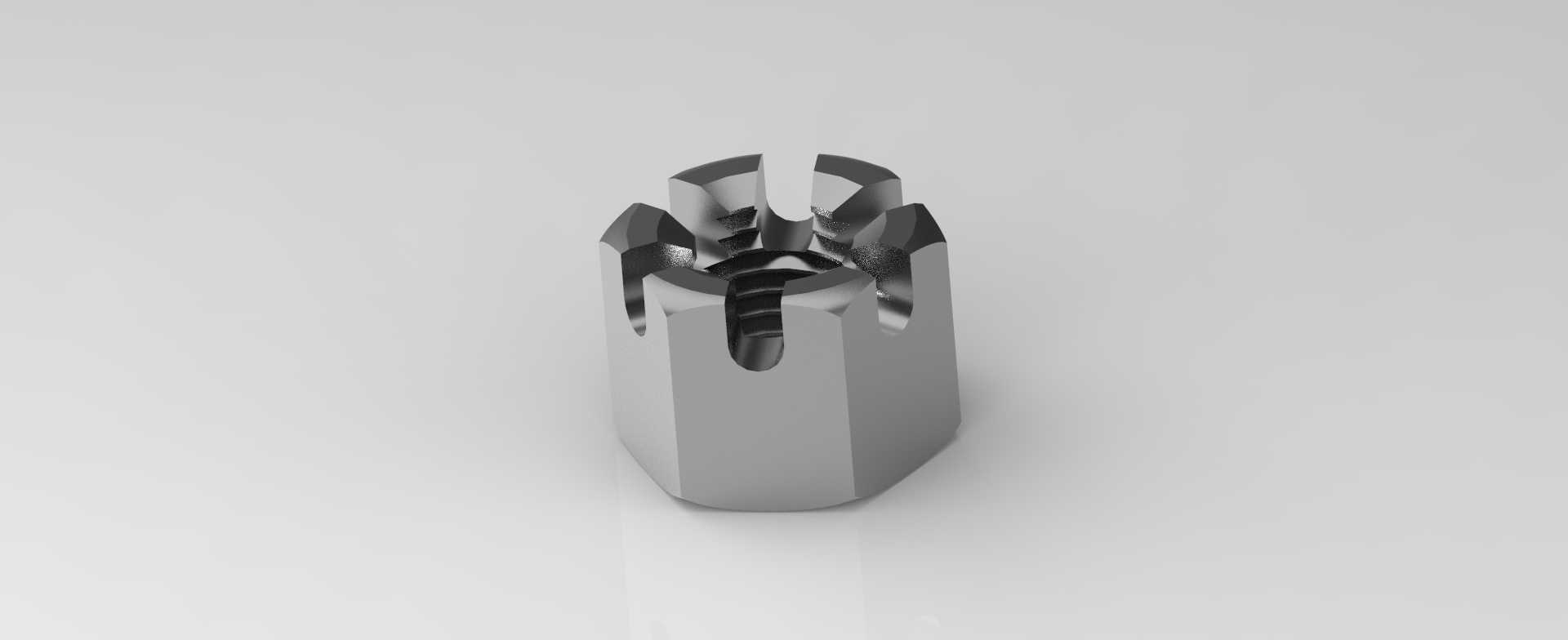

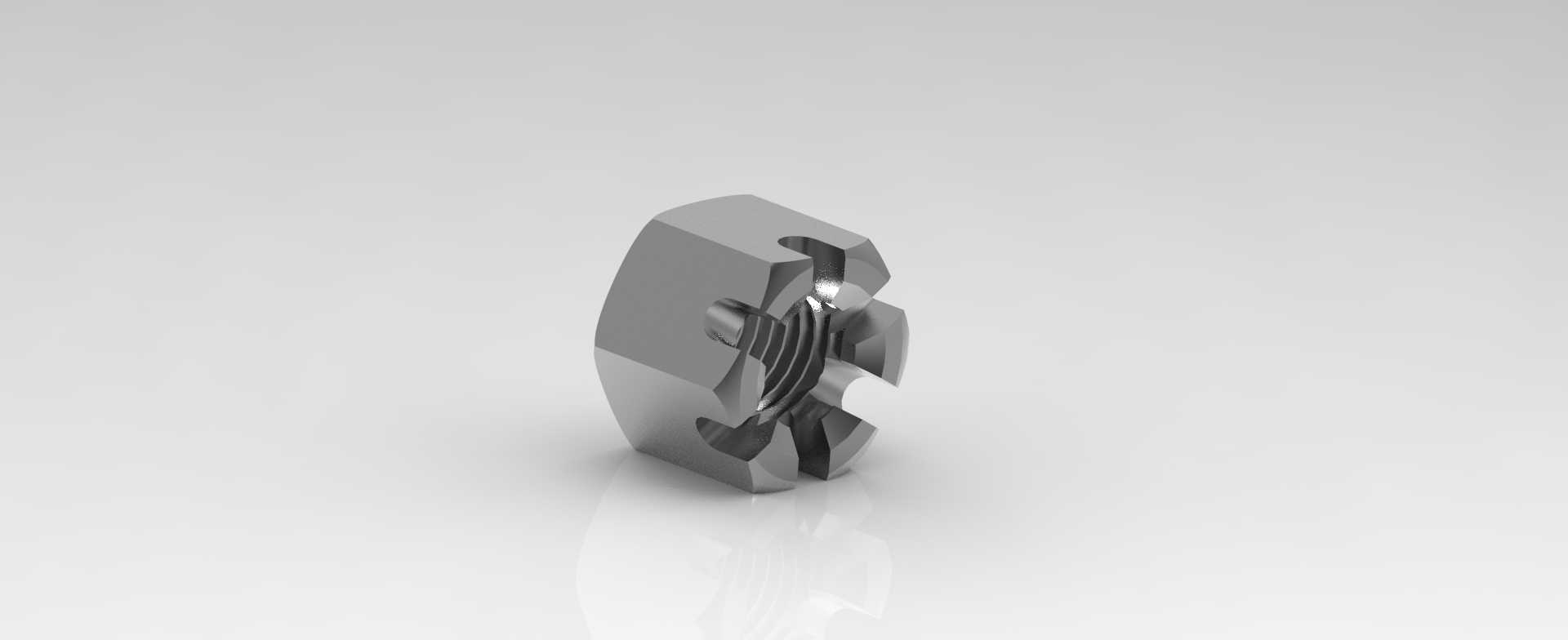

M10规格开槽六角锁紧紧固螺母结构

　　在各类需要螺纹防松的机械装配场景里，这类带开槽结构的六角螺母是很常见的紧固零件，日常做设备结构设计、工装夹具搭建、传动组件装配的时候，经常会用到M10这个公称直径规格的紧固件，它的应用场景覆盖了从普通农用机械的外露连接件、中小型输送设备的机架拼接，到普通机床的外围护板紧固、低压管路的法兰对接锁紧等多个领域，和普通光面六角螺母不同，顶部开出的六道均匀分布的径向槽，是专门用来配合开口销使用的防松结构，当螺母拧到对应螺栓的指定预紧位置后，把槽口对准螺栓杆部预制的径向销孔，穿入开口销并掰开销脚，就能完全杜绝设备运行过程中因为振动、交变载荷导致的螺母回转松脱问题，这一点在有往复运动、持续振动的设备上尤其关键，比如振动给料机的筛网固定、小型内燃机的外部附件锁紧，都需要这类带机械锁止结构的紧固件来保证连接可靠性。

　　从设计逻辑上看，这个螺母的基础结构遵循普通六角螺母的外形基准，对边宽度、对角尺寸、螺纹公称直径、螺距都和同规格普通六角螺母保持一致，不需要额外改变配套螺栓的尺寸、也不需要调整装配时的扳手规格，普通的M10六角套筒、开口扳手都能直接用来完成拧紧作业，不会给现场装配增加额外的工具成本。顶部的开槽深度、槽宽是按照配套开口销的尺寸设计的，槽的位置均匀分布在六角端面的六个方位，不管螺母拧紧后停在哪个角度，最多只需要再拧动30度就能让槽口对准螺栓上的销孔，不会出现需要过度拧紧或者放松才能对齐销孔的问题，既保证了预紧力能达到设计要求，又能顺利完成锁止件的安装。螺纹部分采用标准公制粗牙螺纹，牙型角60度，和常规M10外螺纹零件的配合间隙控制在通用紧固件的公差范围内，既能保证手动装配时的顺畅度，又不会因为配合间隙过大导致连接晃量。

　　实际选型使用的时候，需要注意几个安装边界：首先是螺栓的伸出长度，普通六角螺母只需要螺栓伸出螺母2-3个螺距即可，但这类开槽螺母需要螺栓伸出螺母端面至少一个销孔直径的长度，保证销孔完全露出在螺母外侧，方便穿入开口销；其次是装配空间，六角部分的对边尺寸和普通M10六角螺母一致，但顶部开槽位置不能被其他相邻零件遮挡，否则会导致开口销无法顺利穿入，设计排布紧固件位置的时候，需要在螺母端面外侧留出至少5mm的操作空间，方便用尖嘴钳掰开开口销的锁脚。另外这类螺母的锁紧是依靠机械结构实现的，和尼龙圈锁紧螺母、全金属锁紧螺母相比，它不会因为反复拆装导致锁紧性能衰减，也不会因为高温环境导致尼龙材质失效，在100-300摄氏度的工作环境里依然能保持可靠的锁止效果，适合用在有一定温度的设备外壳、排气组件周边的紧固位置。

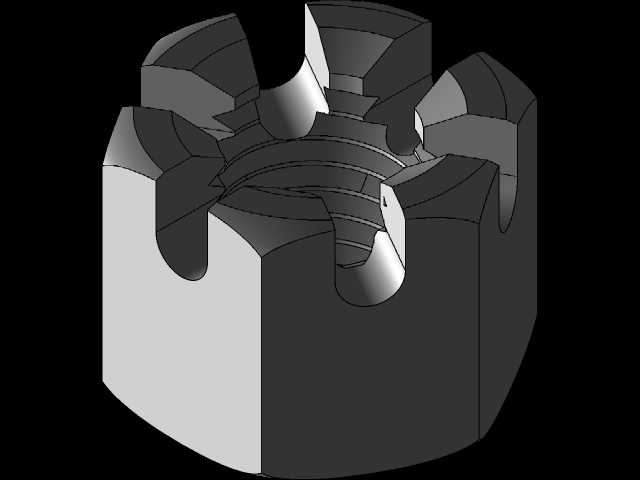

　　建模的时候，这个零件的结构逻辑很清晰：先绘制六角外形的拉伸基体，按照标准M10螺纹的小径尺寸切除内孔，再通过螺旋线扫描切除出标准牙型的内螺纹，之后在端面按照六等分的角度位置，切除出均匀分布的径向通槽，最后对所有棱边做0.2-0.5mm的工艺倒角，避免装配时割手、也能去除加工后的毛刺。需要注意的是开槽的位置不能切到螺纹的有效啮合段，否则会导致螺纹啮合牙数不足，降低连接的承载能力，槽的底部要做圆角过渡，避免热处理或者受力时出现应力集中导致螺母开裂。日常做装配仿真的时候，这类零件不需要做太复杂的受力分析，只要按照普通螺纹紧固件的预紧力参数加载，再额外设置开口销的锁止约束，就能模拟出实际使用时的防松效果，对于做设备三维布局、装配干涉检查来说，这个模型的外形尺寸、安装空间占用都和实物完全一致，能直接导入装配体里用来校验紧固件排布是否合理、相邻零件是否存在装配干涉，不用再从零开始绘制标准件，能节省不少结构设计阶段的重复建模时间。
