KTC无刷直流电机控制器结构设计

　　这款无刷直流电机控制器，是中小功率直流驱动场景里的核心电控部件，日常在电动代步车、小型自动化输送设备、园林电动工具、低速无人巡检设备这类需要精准调速、稳定换向的无刷电机配套场景中十分常见，核心作用是接收上位机的调速、启停、正反转控制信号，将直流输入电源转换为适配无刷电机的三相驱动输出，替代传统有刷电机的机械换向结构，从根源上降低换向火花、碳刷磨损带来的维护成本，提升整套驱动系统的连续运行寿命。

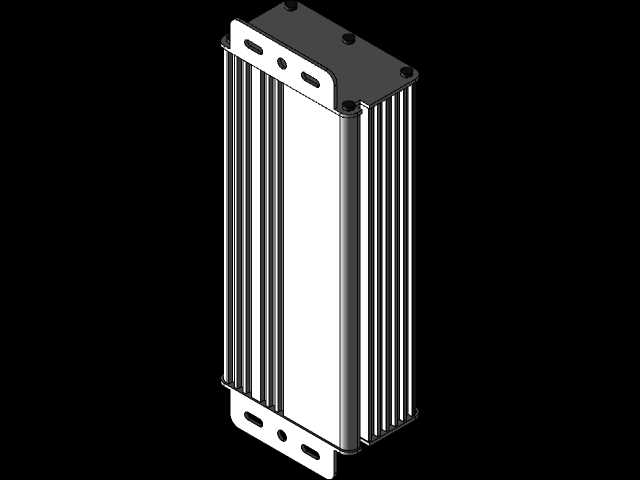

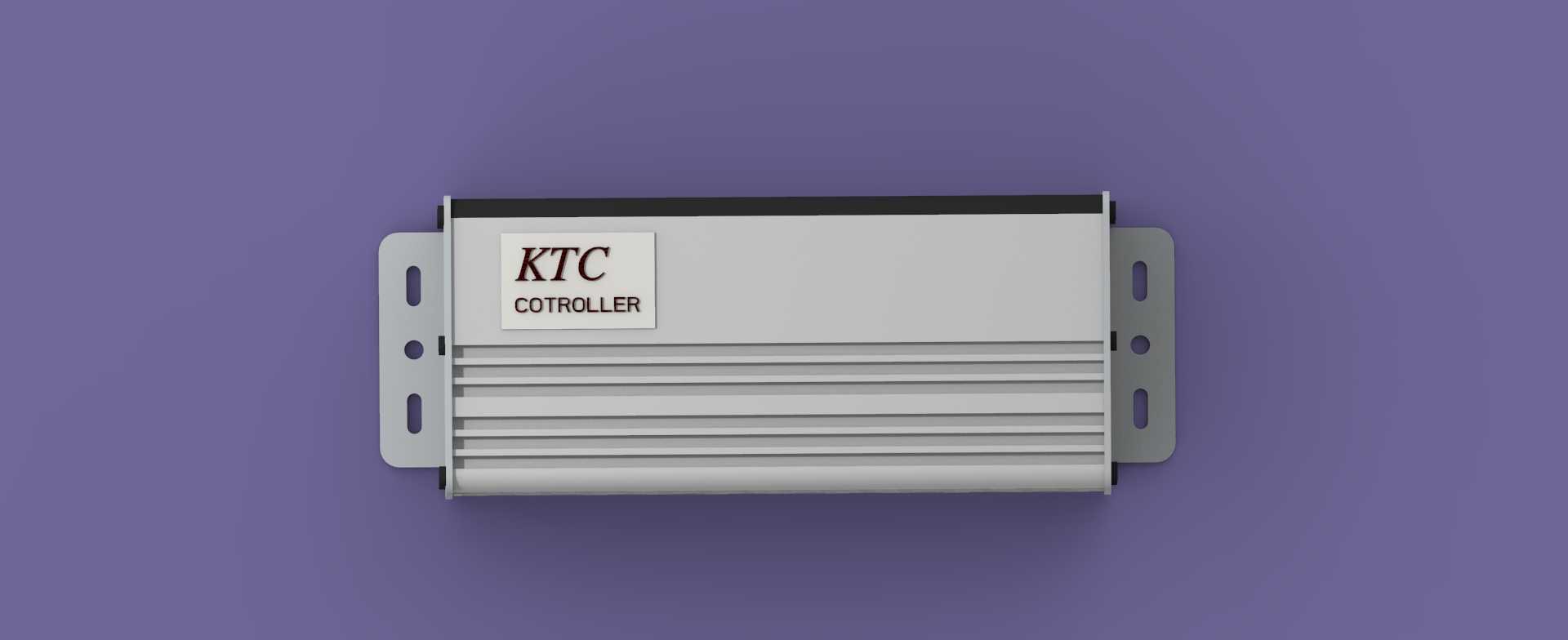

　　从结构设计思路来看，这款控制器采用了一体化拉伸铝型材作为主体壳体，壳体外侧直接做出平行排布的散热鳍片，没有额外加装独立散热风扇，属于自然冷却的散热方案，适配功率段通常在几百瓦到一千瓦区间，能满足多数连续运行负载的散热需求，同时避免了风扇进灰、轴承损坏带来的额外故障点，更适合粉尘、潮湿等户外或工业复杂工况使用。壳体两端采用端盖封边的结构，内部预留了功率板、驱动控制板的安装卡槽，功率器件直接通过导热硅胶垫贴合在壳体内壁，将工作时产生的热量直接传导到外侧散热鳍片上，热传导路径短，散热效率比塑料壳体加内置散热片的方案高出40%以上。

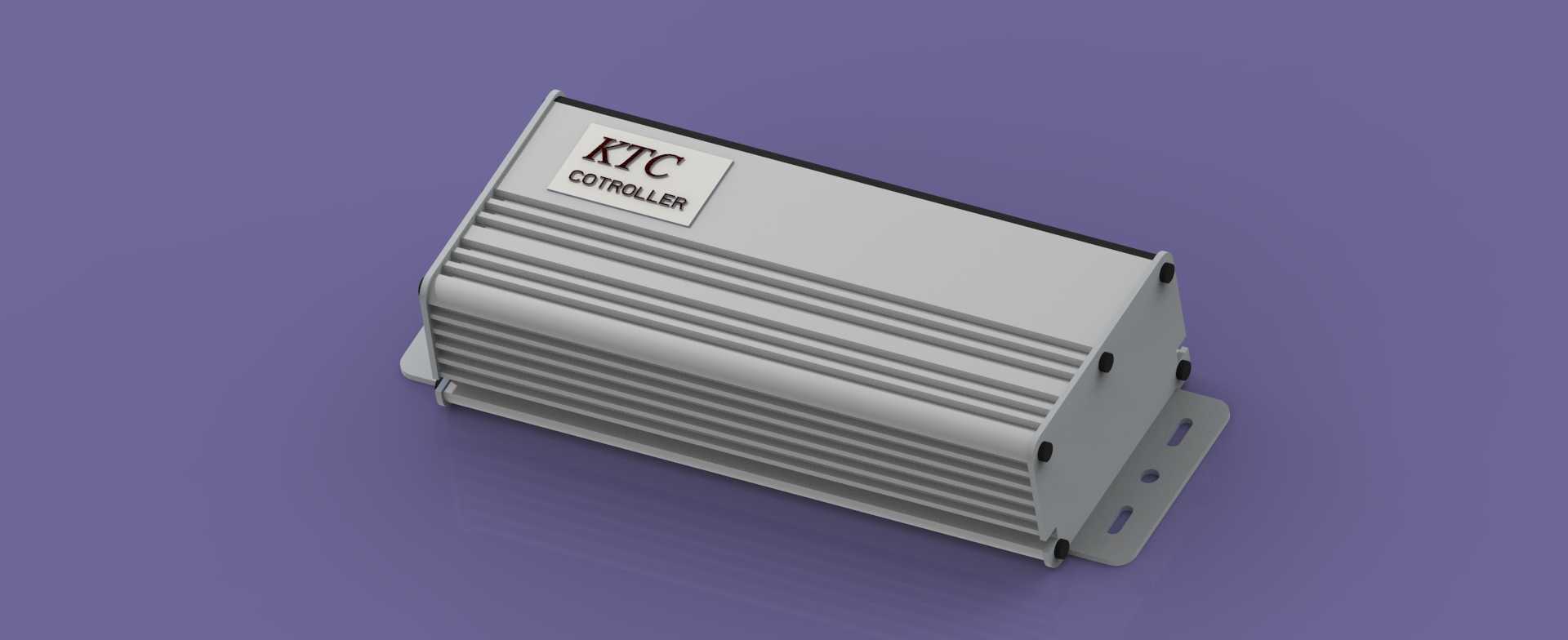

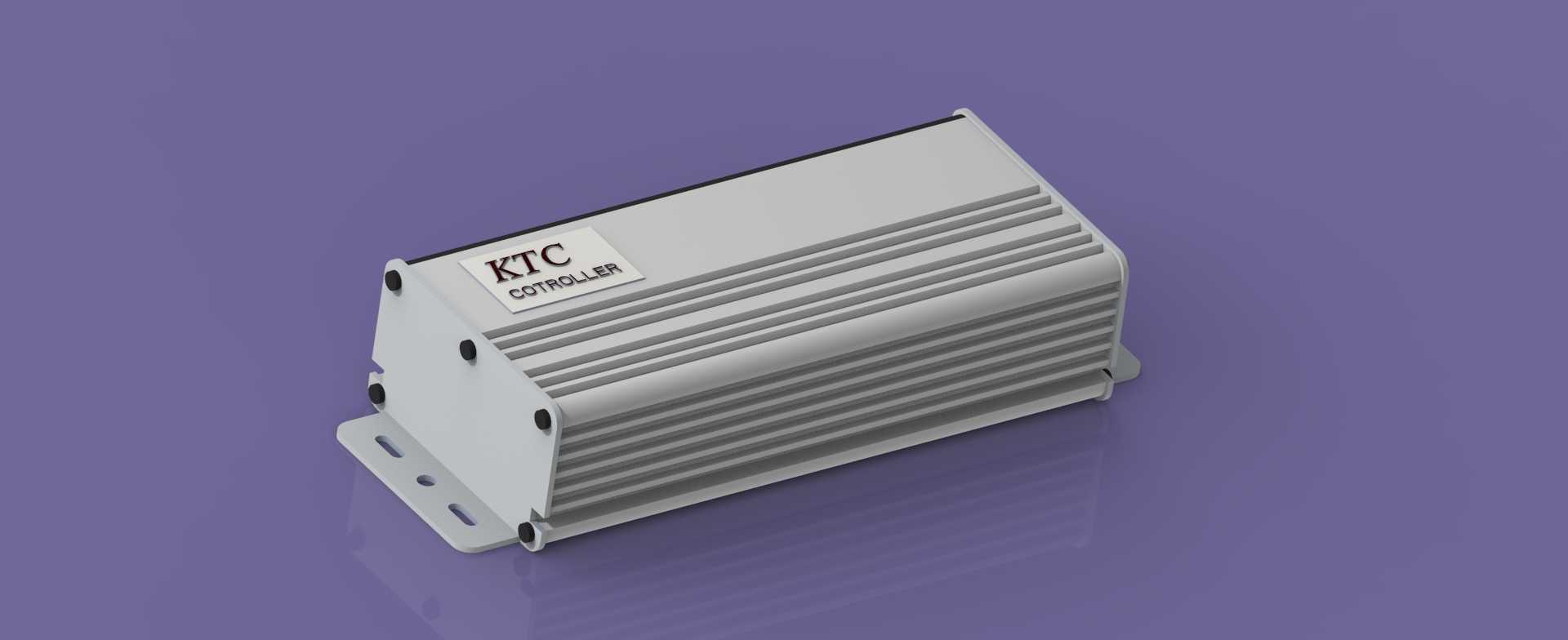

　　安装边界上，壳体底部延伸出带安装腰型孔的固定支耳，两个支耳的孔位间距预留了足够的安装调节余量，安装时不需要极高的机架开孔精度，腰型孔可以适配小范围的位置偏差，降低配套机架的加工精度要求。整体外形为规整的长方体结构，没有突出的易磕碰部件，布线时动力线、信号线可以从两端端盖的预留防水接头位置引出，接线完成后可以达到IP54左右的防护等级，能够应对日常的溅水、浮尘侵袭。壳体表面做了阳极氧化处理，既提升了铝壳体的耐腐蚀能力，也能增强表面的热辐射系数，进一步提升自然散热的效率。

　　在实际选型配套时，这款控制器的安装空间占用较小，不需要预留额外的散热风道空间，只需要在设备机架上预留对应长宽的平面安装位，将支耳通过M4或者M5的螺丝固定即可，安装方向没有严格限制，不过工程应用中通常会将散热鳍片顺着设备运行时的气流方向布置，借助设备移动或者内部风道产生的流动空气带走鳍片热量，进一步提升过载能力。内部电路的布局上，功率回路和信号控制回路做了分区设计，大电流的功率走线靠近壳体一侧，弱信号的控制走线靠近另一侧，减少功率回路开关过程中产生的电磁干扰对控制信号的影响，配套霍尔传感器或者无位置传感算法都能实现稳定的电机换向，适配不同极对数的低压无刷直流电机。

　　日常维护层面，这种全封闭的铝壳结构不需要定期清理内部积灰，只需要在设备例行保养时擦拭掉散热鳍片缝隙里堆积的浮尘、纤维杂物，避免散热通道被堵塞导致的过热降频或者保护停机。壳体上的标识区域清晰标注了产品型号，方便后期备件更换时快速匹配对应参数的型号，不会出现错配导致的电机或者控制器烧毁问题。和同功率段的其他控制器相比，这款结构的抗振动性能更好，铝型材壳体的刚性足够，在移动类设备的持续振动工况下，不会出现壳体开裂、电路板松动的问题，适合在有持续振动的移动设备上配套使用。
