汽车传动系电子制动总成结构设计

　　在乘用车与商用车的底盘传动系统布局中，电子制动总成是衔接传动输出端与行车制动功能的核心执行部件，不同于传统的液压制动卡钳结构，这套集成式电子制动总成直接布置在传动系的动力输出路径上，可在行车过程中根据整车电控单元的制动信号，快速完成制动力矩的施加与释放，既可以配合行车制动系统完成常规减速动作，也能在驻车状态下实现传动链路的锁止，避免车辆在坡道场景下出现溜动风险。从实际装车场景来看，这类制动总成多适配于采用集中式驱动布局的新能源车型与传统燃油车型的后驱传动段，安装边界需要匹配传动半轴的法兰接口尺寸，总成的轴向安装空间控制在120mm范围内，径向最大轮廓尺寸不超过180mm，可直接适配现有多数车型的传动舱预留空间，不需要对底盘周边的悬架、车架结构做额外的改制。

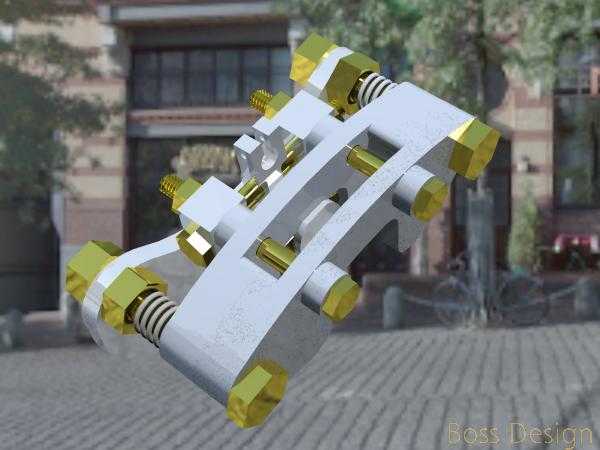

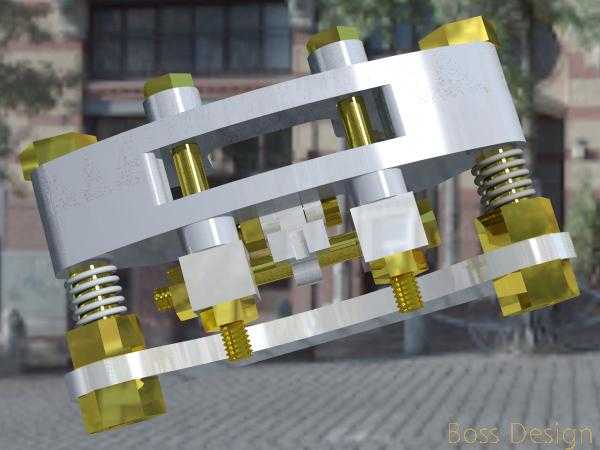

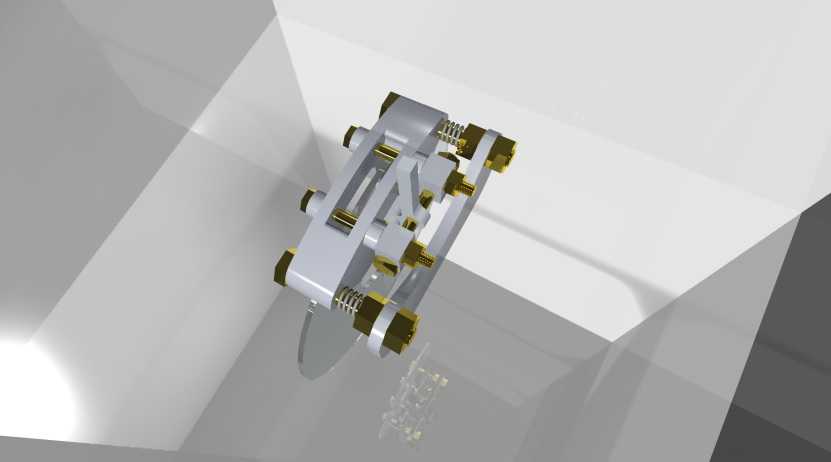

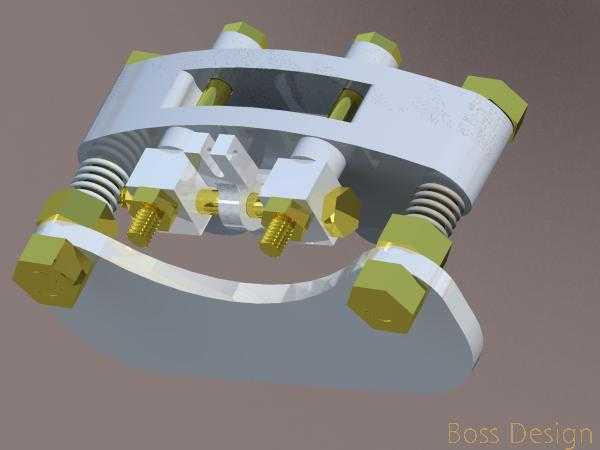

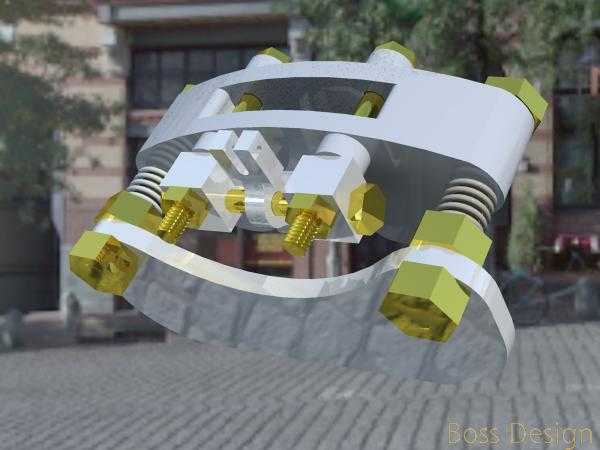

　　在结构设计层面，这套制动总成采用了对称式的多摩擦片布局，制动钳体通过高强度螺栓固定在传动桥壳的安装支座上，摩擦副组件直接套装在传动系的转动毂体上，摒弃了传统制动结构中独立的制动盘设计，将转动毂与制动摩擦副的结合面做了集成化处理，有效减少了总成的零件数量与整体重量。驱动部分采用电控机械作动结构，内置的减速增扭机构可将驱动电机的旋转扭矩转化为摩擦片的轴向压紧力，相比液压驱动结构，省去了制动管路、制动总泵等外围部件，制动响应速度可提升30%以上，同时也避免了低温环境下液压油流动性下降导致的制动滞后问题。总成的导向销部位做了防尘密封结构设计，可阻挡路面泥沙、扬尘进入摩擦副的滑动间隙，在非铺装路面的行驶场景下也能保证制动动作的顺畅性，不会出现卡滞导致的制动拖滞问题。

　　设计过程中首先需要匹配整车的最大制动力矩需求，根据传动系的最大输出扭矩与轮胎附着极限，确定摩擦片的有效接触面积与压紧力参数，每侧摩擦片的有效摩擦半径设置为65mm，摩擦材料选用半金属基复合材质，可在-40℃到120℃的工作温度区间内保持稳定的摩擦系数，连续制动工况下的热衰退率控制在15%以内。结构装配层面，所有连接螺栓的预紧力都按照8.8级高强度螺栓的扭矩规范做了校核，钳体的受力部位做了加厚处理，在最大制动力矩施加时，钳体的最大变形量不超过0.1mm，可保证摩擦片的全面接触，避免局部偏磨导致的制动抖动问题。总成的电气接口采用标准化的车载接插件，防护等级达到IP67，可在涉水、高压冲洗场景下保证电气连接的可靠性，接插件的安装位置设置在总成的上方区域，可避免路面积水直接冲刷接插件的密封部位。

　　从实际功能实现来看，这套制动总成除了基础的行车制动辅助与驻车锁止功能外，还可配合整车的ESP系统实现制动力的动态调节，在车辆出现驱动轮打滑时，可对打滑侧的传动端施加制动力，辅助完成牵引力控制动作，提升车辆在低附着路面的行驶稳定性。在维护层面，摩擦片组件采用模块化设计，当摩擦片磨损到极限厚度时，不需要拆解整个制动总成，仅需拆下外侧的限位盖板即可完成摩擦片的更换，单轮的摩擦片更换作业时间可控制在15分钟以内，大幅降低了后期的维护成本。总成的所有运动摩擦部位都预置了长效润滑脂，可实现全生命周期内的免维护，不需要定期加注润滑脂，减少了日常维保的工作量。在安装匹配过程中，需要保证总成的安装端面与传动毂的回转轴线垂直度公差不超过0.05mm，否则会导致摩擦片的非正常磨损，同时也会带来制动过程中的异响问题，安装支座的平面度需要控制在0.1mm以内，避免钳体安装后出现内应力导致的变形。
