单座越野卡丁车钢管车架结构设计

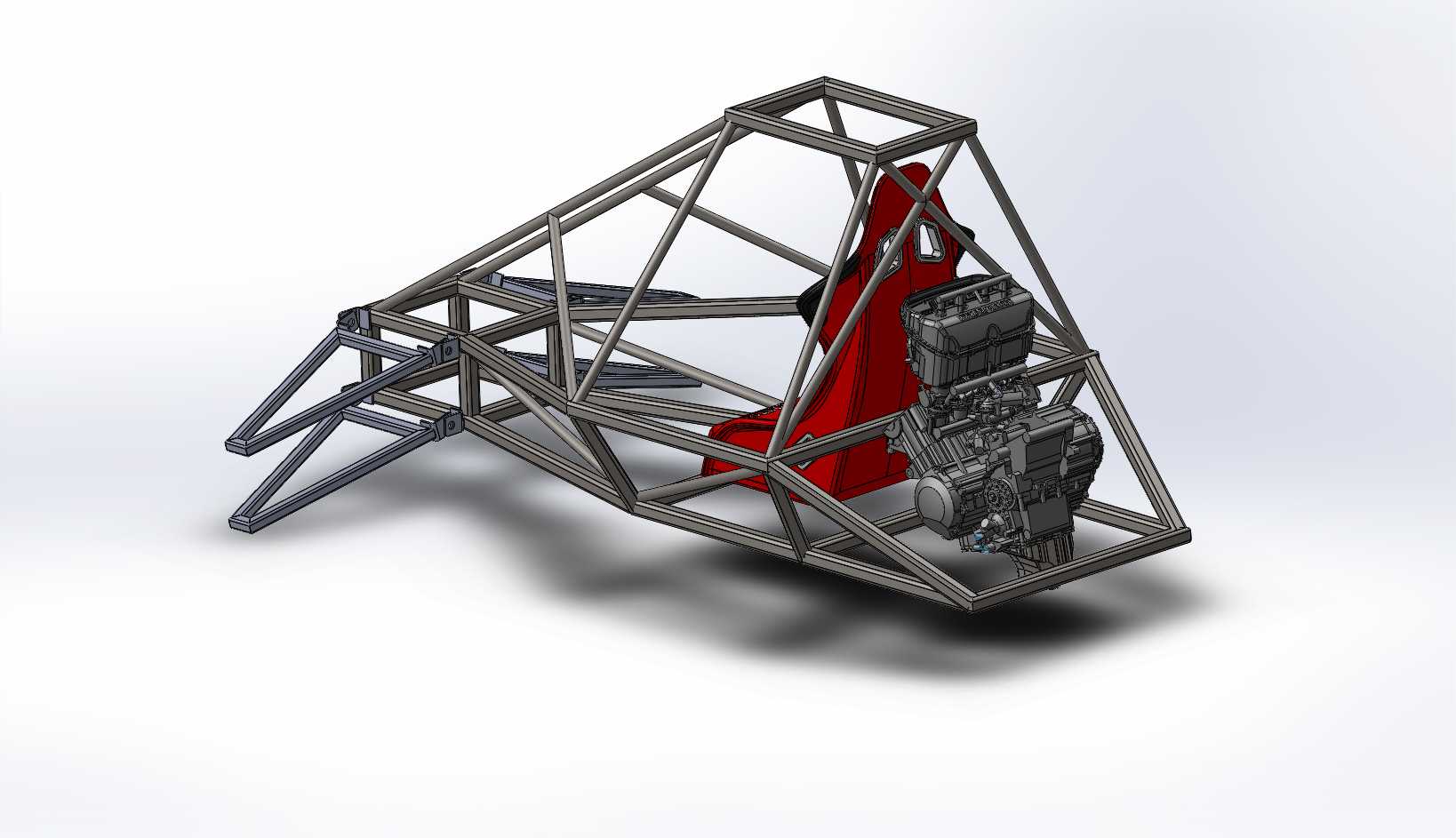

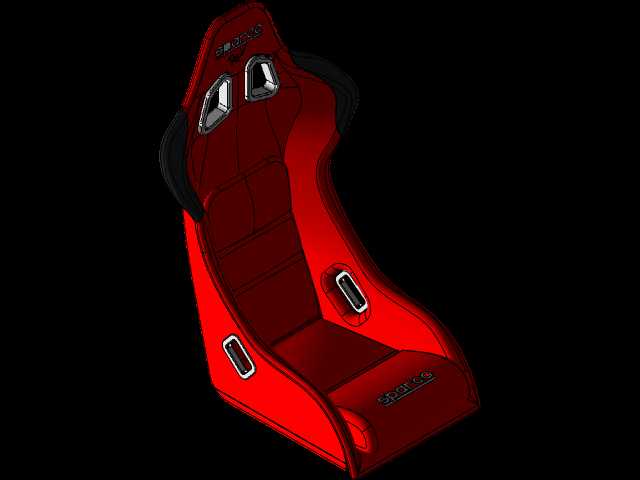

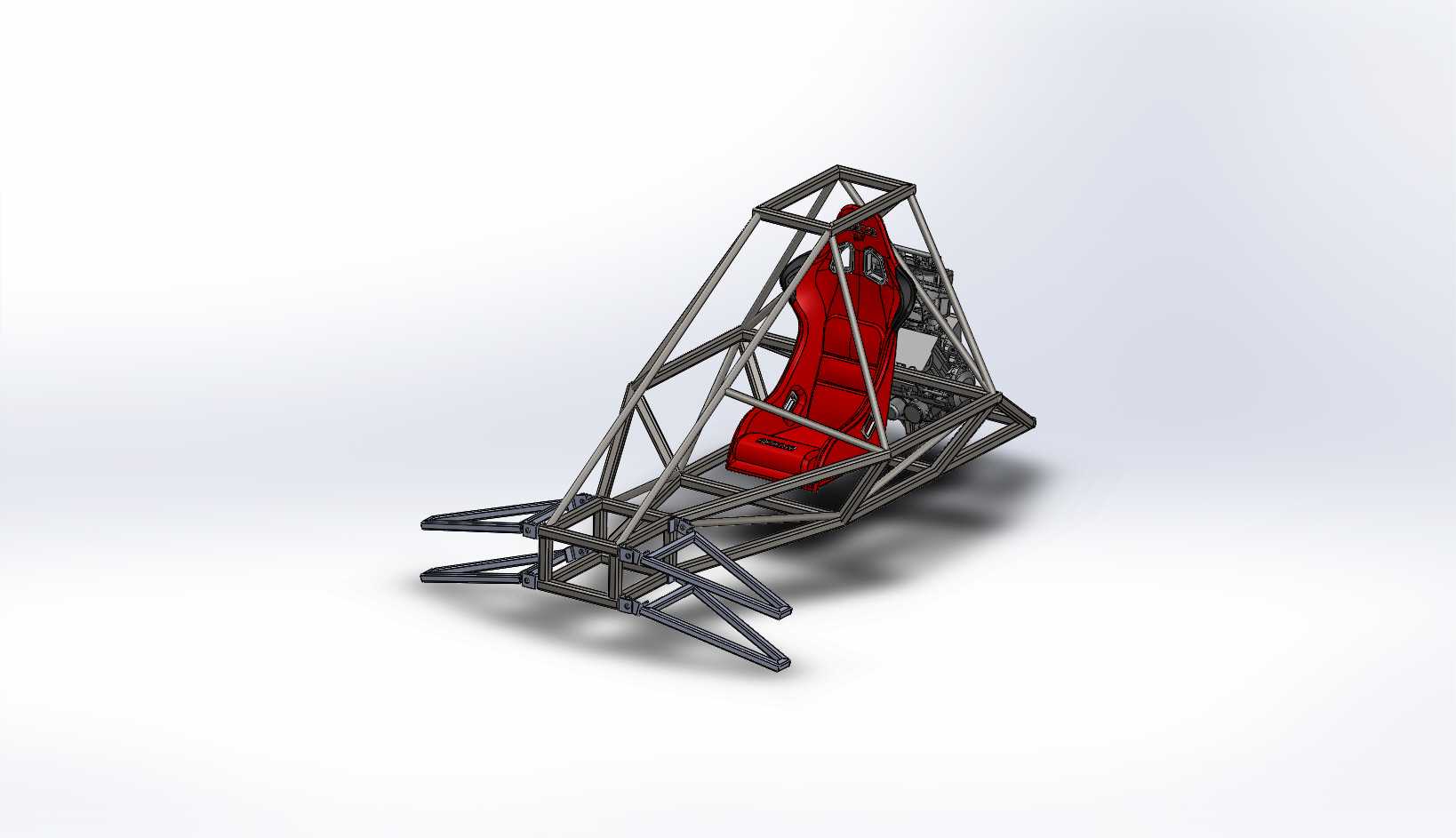

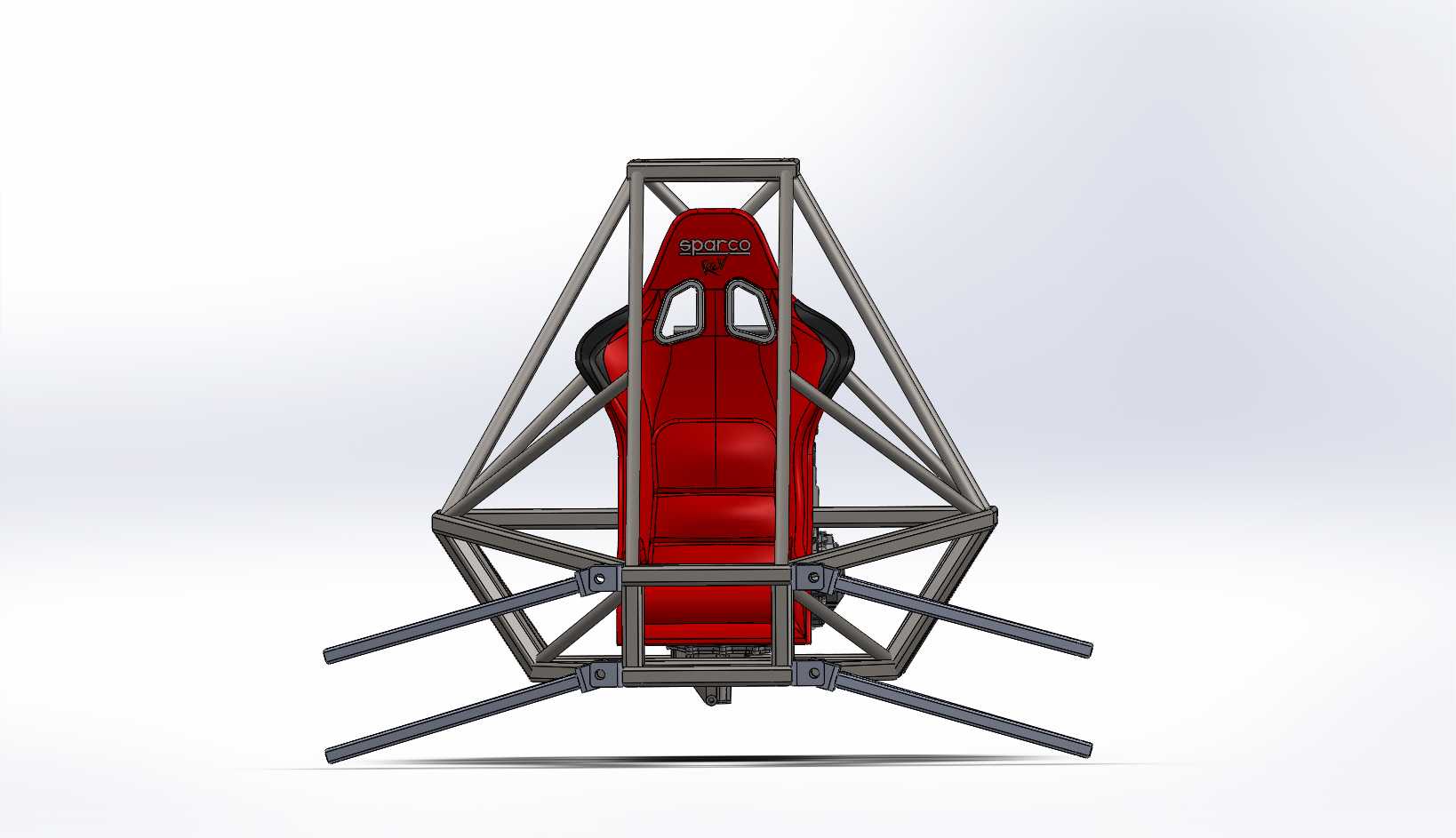

　　这套单座越野卡丁车的钢管车架结构，核心面向非铺装路面的休闲竞技、户外越野体验场景设计，区别于场地竞速卡丁车的低趴设定，整体结构预留了充足的悬架跳动行程与离地间隙，能够适配泥土路、砂石路、林间交叉小径等复杂非铺装路面的行驶需求，单座布局的设定既可以满足单人驾驶的越野娱乐需求，也可作为小型越野测试平台用于底盘部件的性能验证。从结构设计思路来看，整个车架采用空间桁架式钢管焊接结构，主受力环采用大管径高强度钢管弯折成型，在驾驶舱周边形成连续的封闭受力框架，能够在车辆发生侧翻、正面碰撞时为驾驶员提供足够的生存空间，座椅安装位直接与主车架的横向、纵向加强梁焊接固定，避免了额外安装支架带来的刚度冗余不足问题，座椅采用包裹式运动座椅的安装接口，

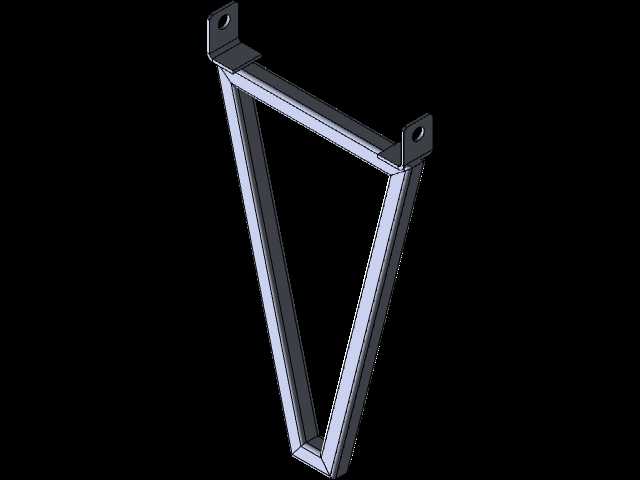

　　能够在越野行驶的大侧向加速度下为驾驶员提供足够的侧向支撑。车架前部的结构预留了双叉臂独立悬架的安装硬点，上下摆臂的安装支座位置经过受力优化，直接焊接在主纵梁与前部横向加强梁的交汇节点上，避免了悬臂结构带来的应力集中问题，前部同时预留了转向机安装位、制动管路走线空间以及前防撞结构的安装接口，前伸的钢管结构既可以作为前保险杠的安装基础，也能在正面碰撞时通过结构变形吸收部分冲击能量。车架中部的驾驶舱区域，除了座椅安装位之外，还预留了方向盘安装柱、踏板组的安装空间，地板位置设计了横向加强筋结构，既可以提升车架整体的抗扭刚度，也能作为地板覆盖件的安装基础，同时预留了安全带安装的硬点，适配四点式或五点式赛车安全带的安装需求，

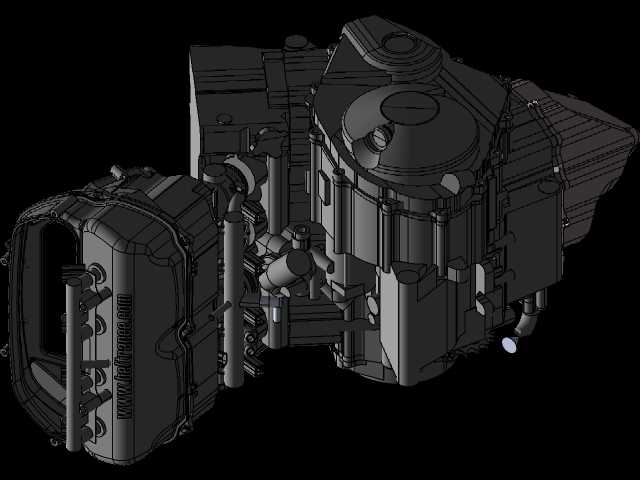

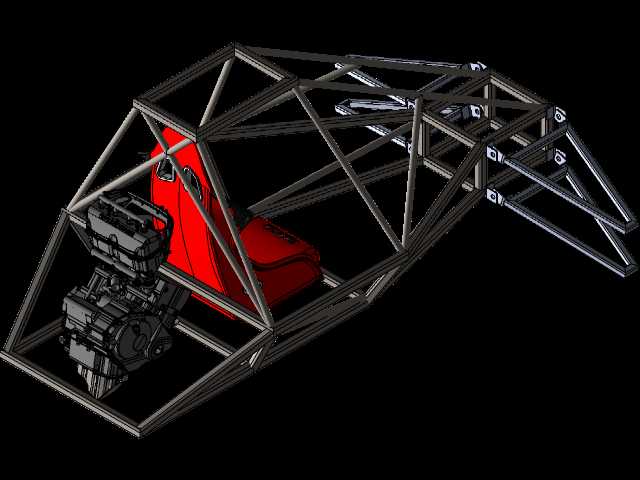

　　满足越野驾驶的安全防护要求。车架后部的结构主要用于集成动力总成、后悬架以及传动系统的安装位，后悬架的安装硬点同样采用节点式焊接设计，主减速机构、动力单元的安装支座直接与后部主受力钢管连接，能够承受动力输出带来的大扭矩载荷，后部上方的钢管结构既可以作为防滚架的延伸部分，也能为后续加装尾翼、后置散热系统提供安装基础。从安装边界尺寸来看，整个车架的轮距设定适配越野卡丁车的通用轮胎规格，轴距控制在单座越野车型的合理区间，既保证了非铺装路面的通过性，也避免了轴距过长带来的转向半径过大问题，车架整体的宽度在满足驾驶舱空间需求的前提下尽可能收窄，能够适配林间小径等狭窄路况的通行需求，车架底部的离地间隙预留了足够的悬架跳动空间，

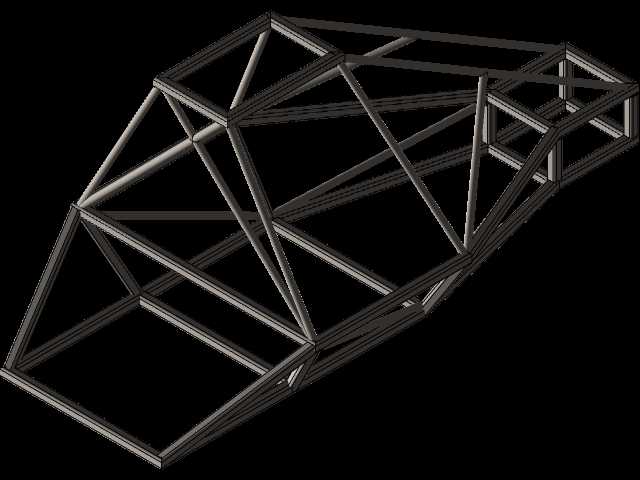

　　即使在长行程悬架压缩到极限状态下，车架主结构也不会与地面发生磕碰。整个桁架结构的钢管排布经过受力路径优化，主受力路径上的钢管采用连续弯折设计减少焊接节点，非受力区域的钢管在保证刚度的前提下适当减小管径，实现整体结构的轻量化与刚度平衡，所有焊接节点的位置都避开了应力集中的弯折区域，能够有效降低长期越野行驶带来的焊缝疲劳开裂风险，车架上预留的各类安装孔位均采用标准化接口设计，能够适配市面上通用的卡丁车悬架、制动、动力部件，降低后续组装与部件替换的难度。
