重型气动活塞加压防尘结构设计

　　在高粉尘、高湿度的工业作业场景里，常规气动执行元件往往因为密封防护不足，出现活塞杆卡滞、腔体积污、保压性能衰减过快的问题，这款重型气动活塞结构，正是针对这类恶劣工况做的定向优化设计。从实际应用场景来看，这类结构常被用在建材加工的物料压合工位、矿山设备的阻尼顶紧环节、木材加工的工件夹持单元，这些场景普遍存在切削粉尘飞溅、加工喷淋液弥散的问题，普通轻型气缸的活塞杆外露结构很容易把污物带入缸体内部，短时间内就会造成密封件磨损、活塞运行卡涩，严重时甚至会出现活塞杆拉伤报废的情况。

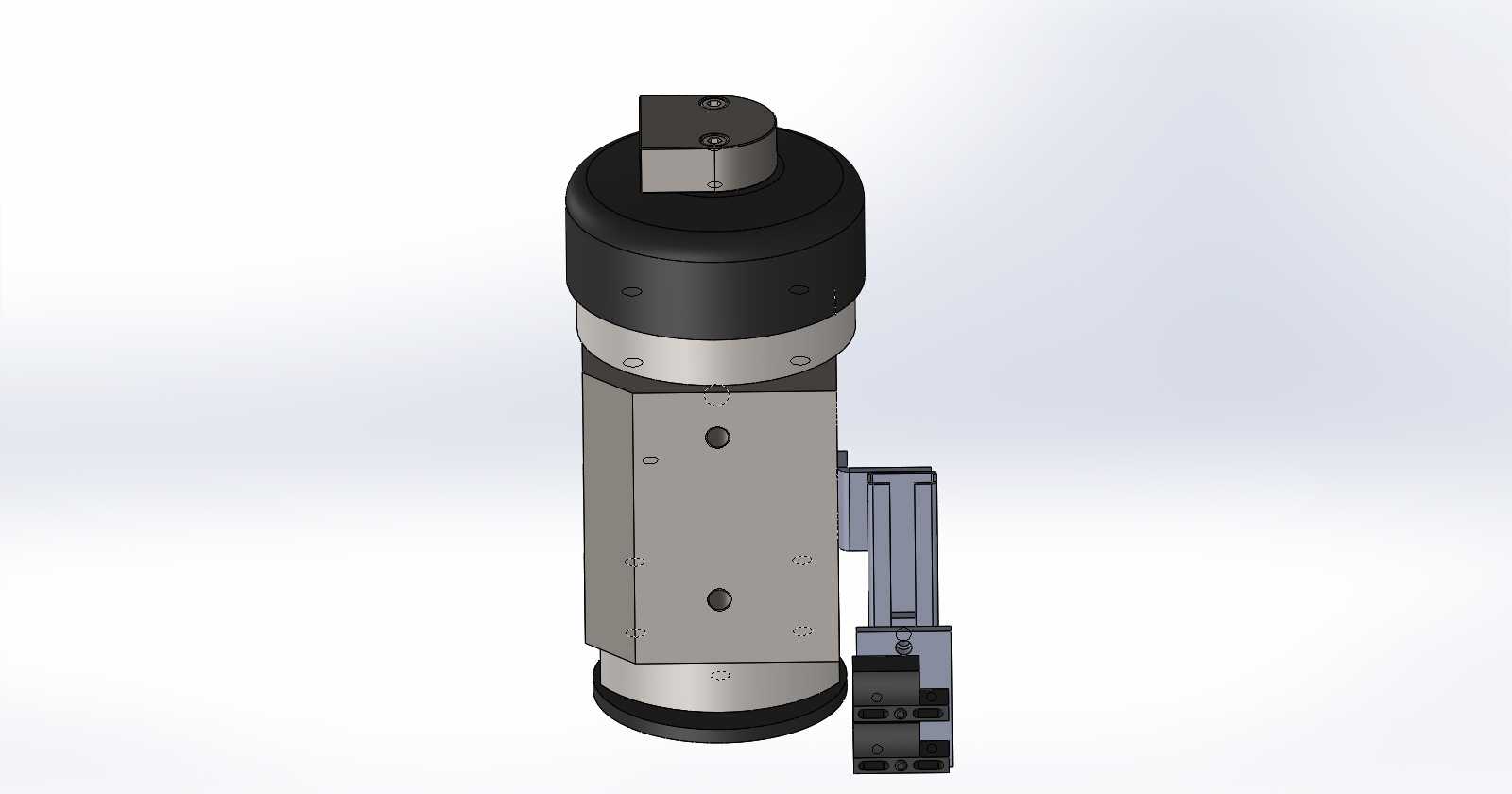

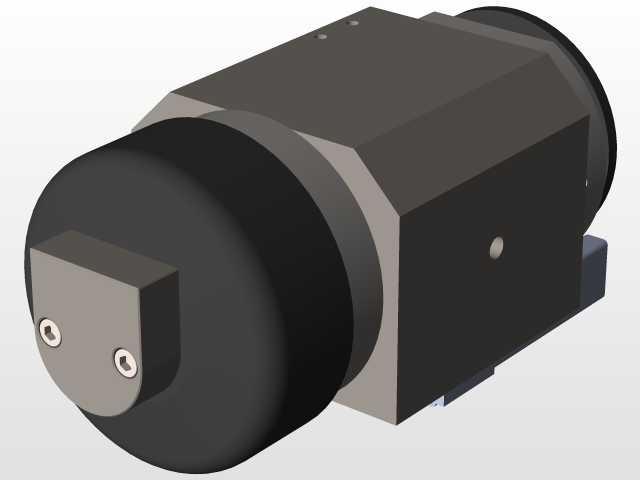

　　这款结构在设计时首先把防尘保水加压作为核心功能目标，整体采用立式同轴布局，主体缸筒段做了等径设计，外层的黑色防护端盖采用加厚硬质材质，既可以承受活塞往复运动的端部冲击，也能在安装时作为顶部定位基准，端盖与缸筒的衔接处做了阶梯式止口配合，配合嵌入式密封胶圈，避免外部粉尘从端部衔接缝隙进入缸体内部。活塞主体的金属段采用多平面铣削加工，这些平面并非随意设计，一方面是为了给外接的附属安装支架提供定位基准，另一方面可以在缸体旋转或者侧装时，预留传感器的安装位，方便检测活塞的伸出与缩回位置，不需要额外在缸体上焊接或者打孔破坏原有结构强度。

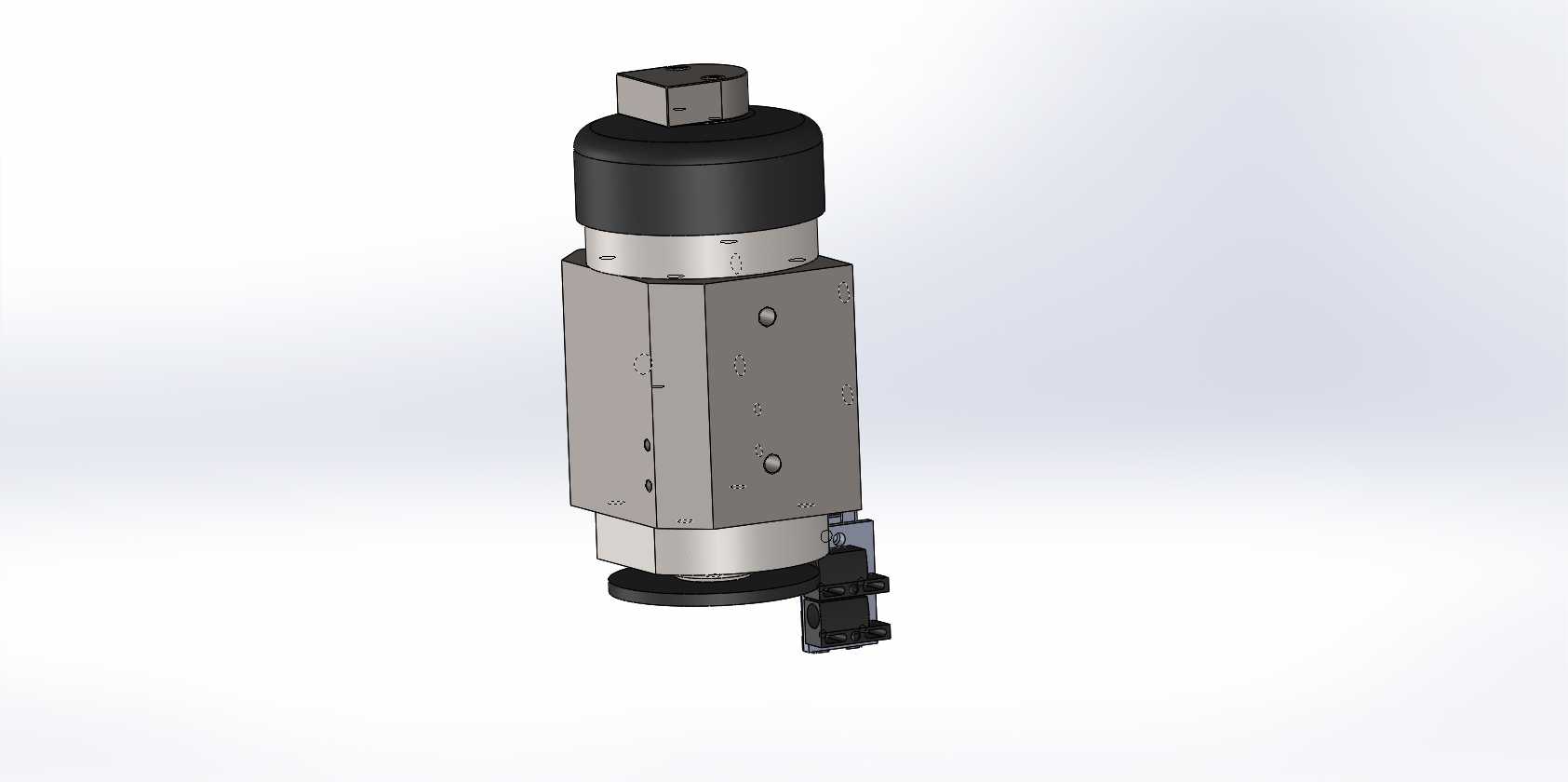

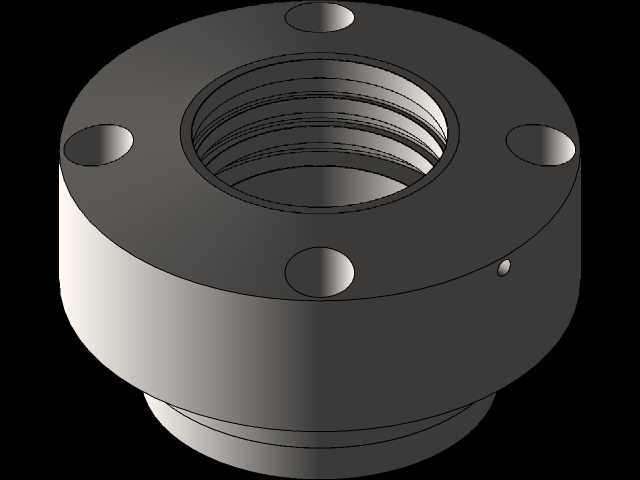

　　从安装边界来看，这款结构的底部采用法兰式安装基准面，底部端盖的直径略大于主体缸筒，安装时可以直接贴合设备的安装面板，通过圆周分布的紧固螺栓完成固定，不需要额外设计定制安装支架，能适配多数现有设备的安装孔位预留尺寸。侧向伸出的附属阀组集成块，直接固定在缸筒侧方的铣削平面上，把气路换向、节流调节的阀件直接集成在缸体上，缩短了气路的传输距离，减少了管路接头的数量，既降低了气路泄漏的概率，也缩小了整体安装占用的空间，在设备布局比较紧凑的工位上，不需要额外预留阀组的安装位置。

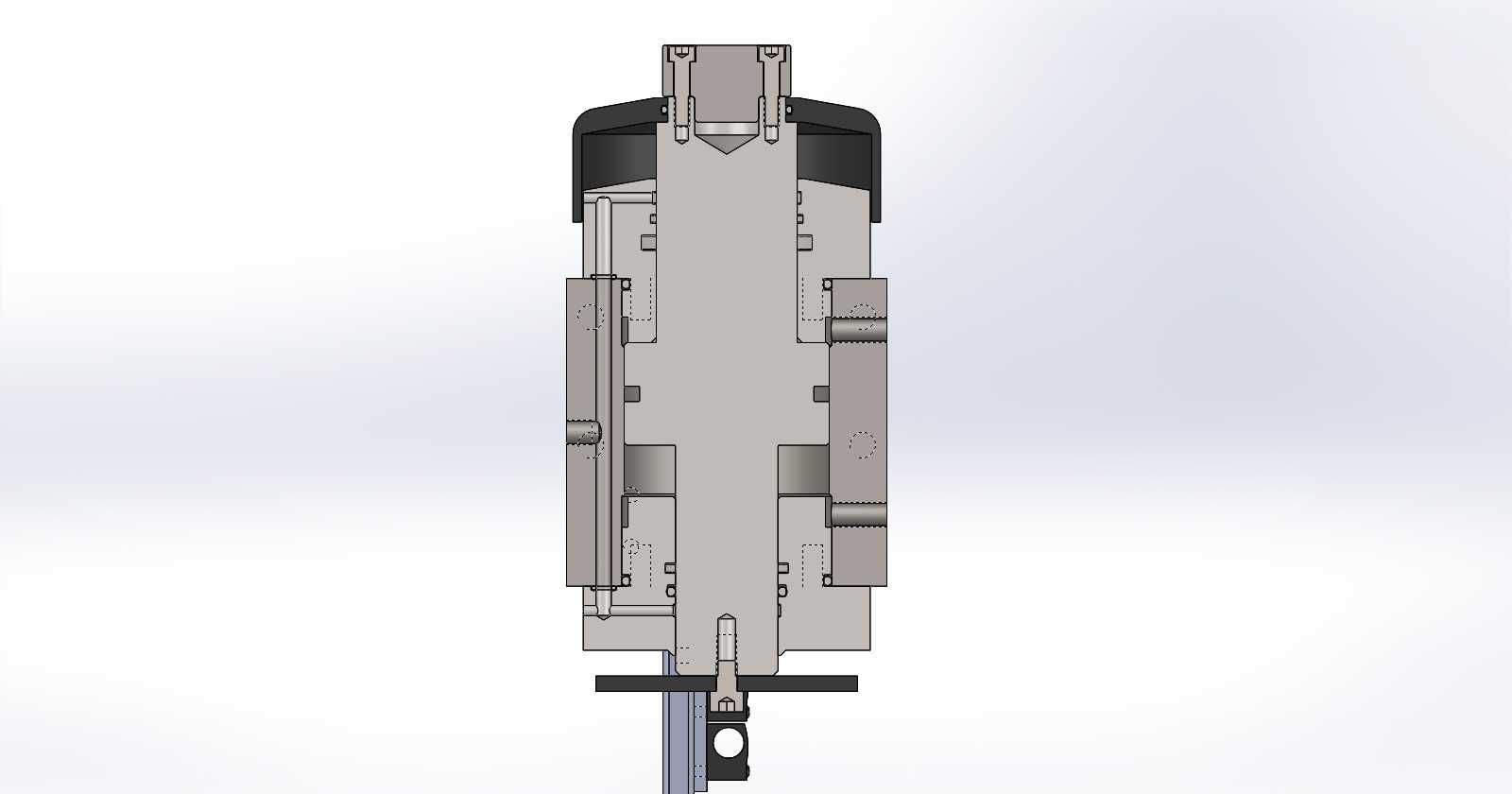

　　功能特性上，这款活塞结构的密封系统做了多层设计，最外层是防尘密封圈，可以刮除活塞杆表面附着的大颗粒粉尘与水渍，中间层是承压密封圈，负责保证缸腔的压力稳定，实现稳定的加压输出，最内层是导向支撑环，采用耐磨自润滑材质，既可以承受活塞往复运动的径向载荷，避免活塞杆与缸筒直接摩擦，也能在长期运行时减少密封件的偏磨问题。活塞的顶部输出端做了快换式接口设计，可以根据不同的作业需求更换压头、夹爪或者顶块，不需要拆解整个缸体结构，现场维护更换配件的效率更高。

　　设计思路上，这款结构没有一味追求轻量化，而是把运行可靠性放在首位，缸筒壁厚比同缸径的轻型气缸加厚了近百分之四十，能够承受更高的工作压力，在加压作业时输出力更稳定，不会因为负载波动出现压力骤降的问题。侧向的阀组集成块与缸体之间做了密封垫片衔接，避免喷淋液或者粉尘从安装螺丝的缝隙渗入缸体，阀组的气路接口全部朝向侧下方，现场接气管时不会出现管路弯折死折的问题，也能避免上方滴落的液体顺着管路流入接口内部。

　　在实际选型适配时，需要注意这款结构的侧向阀组会占用一定的横向安装空间，在做设备布局时要预留足够的操作空间，方便后期调整节流阀的开度，调节活塞的运行速度。底部安装面的平面度要求控制在0.1毫米以内，如果安装面存在翘曲或者凸起，会导致缸体安装后出现偏斜，长期运行会加剧活塞杆的偏磨，影响密封件的使用寿命。顶部的输出端负载要尽量保持同轴，避免承受过大的偏载，如果作业场景确实存在侧向载荷，需要额外加装导向轴结构，配合活塞共同承受负载，避免活塞杆因为受弯出现变形。

　　从结构细节来看，缸体表面的两个圆形工艺孔，是内部密封件更换的预留操作孔，不需要完全拆解缸体，只需要拆下孔位的堵头，就可以更换内部的导向环与密封件，大幅降低了后期维护的拆解工作量。顶部的输出轴端做了防转定位平面，安装配套压头时可以通过平面定位，避免压头在加压过程中出现转动，保证加压位置的精度稳定。整体结构的所有棱角都做了倒角处理，既避免安装维护时划伤操作人员，也能减少应力集中，提升缸体在承压状态下的结构强度，避免长期交变载荷下出现端部开裂的问题。
