木质底座电子管音频放大器结构设计

　　这款电子管音频放大装置的结构设计，核心围绕电子管器件的安装适配、信号链路布局与使用场景的实际需求展开，在桌面音频设备的结构设计范畴内，兼顾了器件安装可靠性、操作便利性与外观质感的平衡。从实际应用场景来看，这类装置主要面向桌面HiFi音频播放场景，作为音频信号链路的前级或合并式放大单元，对接音源设备与后端扬声器系统，依托电子管的信号放大特性实现音频信号的增益调整，满足小空间内的高保真音频播放需求，常见于个人音频工作室、居家桌面影音系统等场景，使用时放置于水平桌面，周边需预留足够的散热空间与接线操作空间。

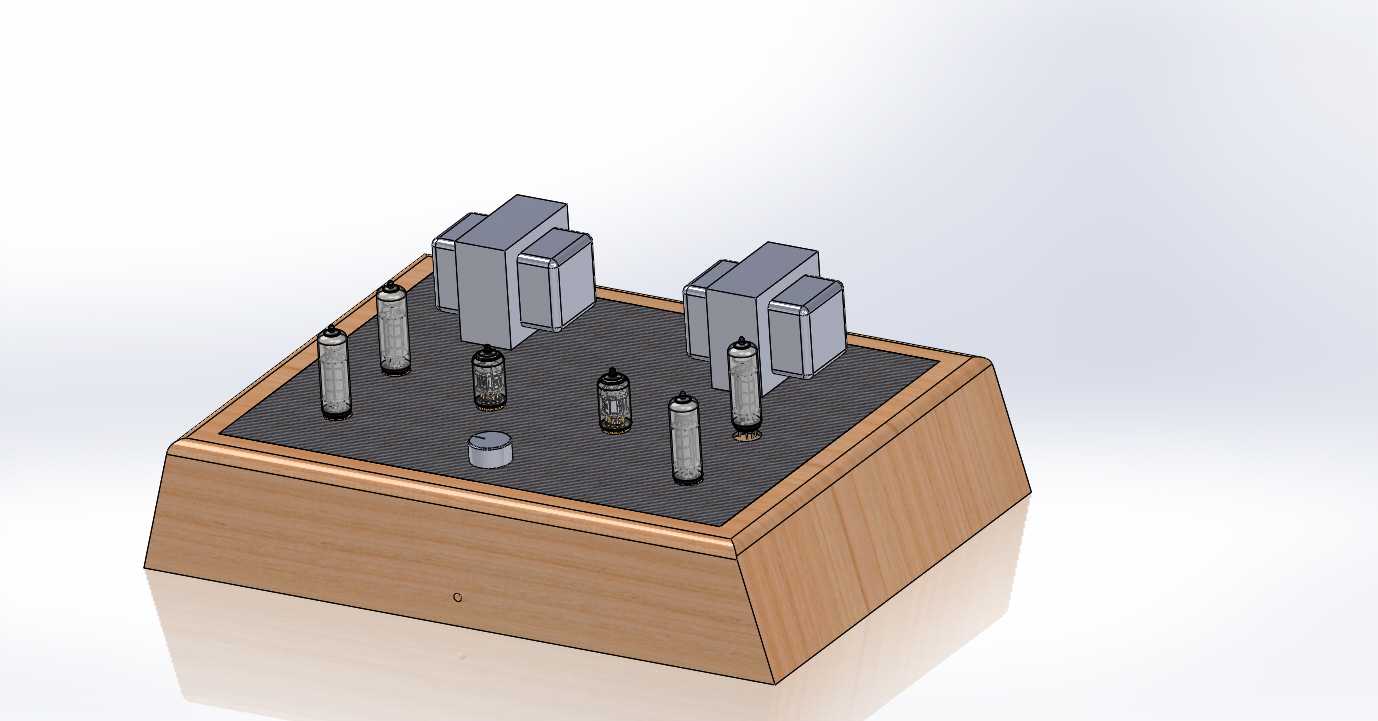

　　从结构功能特性来看，装置采用分层式结构设计，下部为梯形木质支撑底座，上部为金属安装面板，两类材质的搭配既兼顾了底座的配重稳定性，也满足了上部电子器件的安装接地需求。木质底座采用上窄下宽的梯形截面设计，底部接触面积大于上部面板安装面，放置时的重心更低，可有效避免设备被误碰时出现倾倒风险，底座内部预留了足够的空腔，用于布置电源变压器、信号耦合电容、接线端子等内置元器件，空腔的内壁可根据需求粘贴屏蔽材料，降低内部电源模块对弱音频信号的电磁干扰。上部金属面板采用哑光导电处理，所有电子管座、输入输出接口、调节旋钮均直接固定在该面板上，面板与底座之间采用嵌入式定位结构，通过隐藏式紧固件连接，外部无裸露螺丝，保证外观整体性的同时，也实现了面板的可靠接地，可屏蔽外部空间的电磁杂波对信号放大电路的干扰。

　　在器件安装布局的设计思路上，充分考虑了电子管的工作特性与信号流向的合理性：功率放大管与电压放大管按照信号传输路径依次排布，从输入端子到前级电压放大管，再到后级功率放大管，最终到输出接线端子，信号路径尽可能缩短，减少信号传输过程中的损耗与干扰；电源变压器作为主要的电磁干扰源，布置在底座空腔的边角位置，与弱信号放大管的安装位置保持最大间距，同时在变压器与信号电路之间预留屏蔽层安装位，从结构层面降低电源噪声串入音频链路的概率。面板上的电子管安装孔位按照不同型号电子管的引脚尺寸精准设计，每个管座下方预留足够的引脚焊接空间，管座与面板之间设置绝缘衬垫，避免引脚与金属面板直接接触造成短路；面板上同时预留了小型调节元件的安装位，可适配音量电位器、输入切换开关等操作元件，操作元件的布置位置靠近面板前侧，符合使用者坐姿操作时的手部动作范围，无需探身即可完成音量调整、信号切换等常规操作。

　　从安装边界与外形尺寸的适配角度来看，底座的底部尺寸按照桌面常规摆放空间设计，整体占地面积不超过普通A4纸张的二分之一，可轻松放置于常规桌面的边角位置，不会占用过多的桌面操作空间；底座的高度设计充分考虑了电子管的安装高度与散热需求，上部电子管露出面板的高度控制在合理范围内，既保证电子管工作时的空气对流散热空间，也避免设备整体高度过高导致重心上移影响稳定性。设备的所有外接接口均布置在面板后侧或底座后侧立面，包括电源输入接口、音频输入接口、扬声器输出接口等，接线完成后所有线缆从设备后侧引出，不会干扰前侧的操作区域，也能保持桌面布置的整洁性。底座底部预留了防滑减震脚垫的安装槽位，安装橡胶脚垫后，既可以避免木质底座直接摩擦桌面造成漆面磨损，也能吸收工作时变压器产生的微小振动，避免振动传递到桌面产生共振杂音，进一步提升音频播放的音质表现。

　　在结构细节的处理上，木质底座的边缘做了圆角过渡处理，避免尖锐边角在安装、移动过程中划伤使用者或磕碰周边设备；金属面板的表面做了防滑耐磨处理，长期使用插拔电子管、操作旋钮时不会轻易留下划痕；每个电子管安装位的周边预留了足够的手指操作空间，更换电子管时手指可轻松捏住管身完成插拔操作，不会被周边的其他元件阻挡。底座的侧面预留了通风槽的设计位置，工作时空气可从侧面通风槽进入底座内部，带走电源变压器、功率电阻等发热元件产生的热量，热空气从上部面板与电子管周边的缝隙流出，形成自然对流散热路径，无需额外加装散热风扇即可满足长时间工作的散热需求，避免风扇运转产生的机械噪声干扰音频信号的回放。
