双工位气动取放移栽执行机构

　　这套气动取放机构主要面向3C电子小零件装配、五金小件上下料、注塑件出料转运这类短距离重复取放工位，适配的场景多是产线中两个固定工位间的物料转移，比如冲床工位的坯料上料与成品取出、装配线的工序间工件移位、检测工位的工件取放与回流，这类场景普遍对取放节拍有稳定要求，同时不需要复杂的多轴轨迹动作，气动驱动的方案刚好能匹配成本与可靠性的平衡。

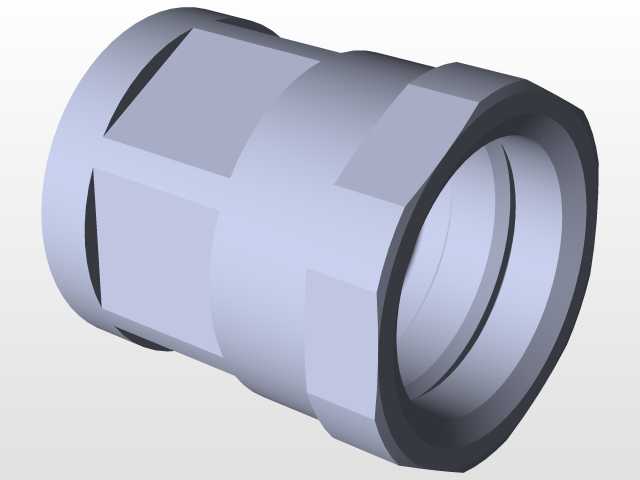

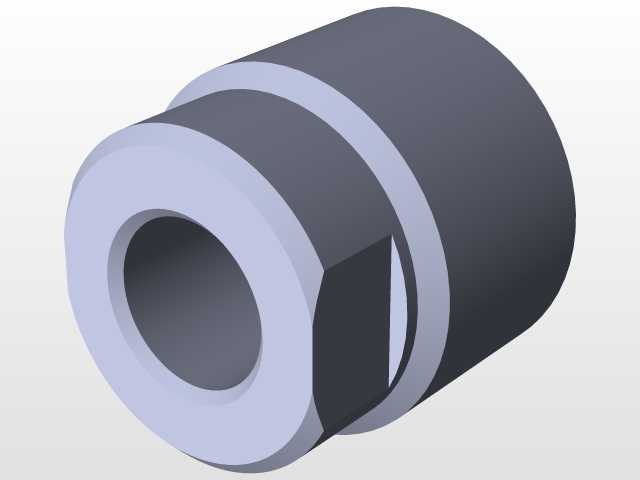

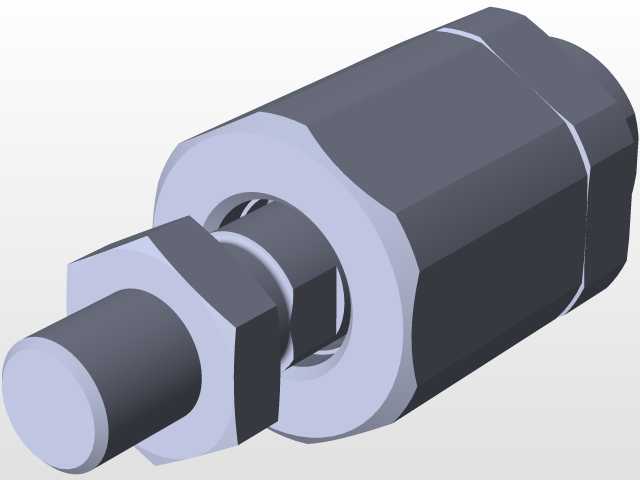

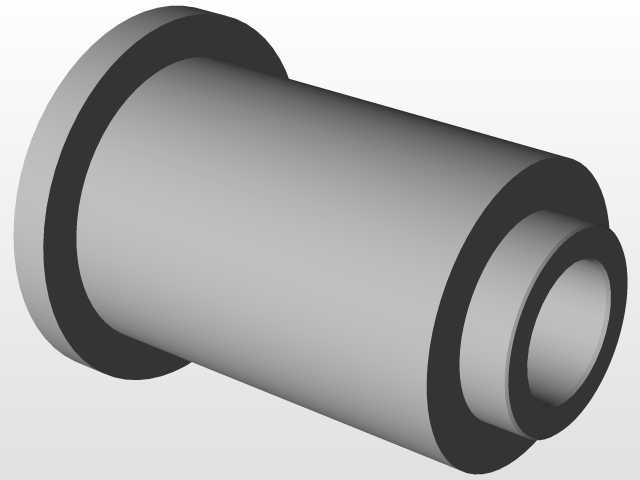

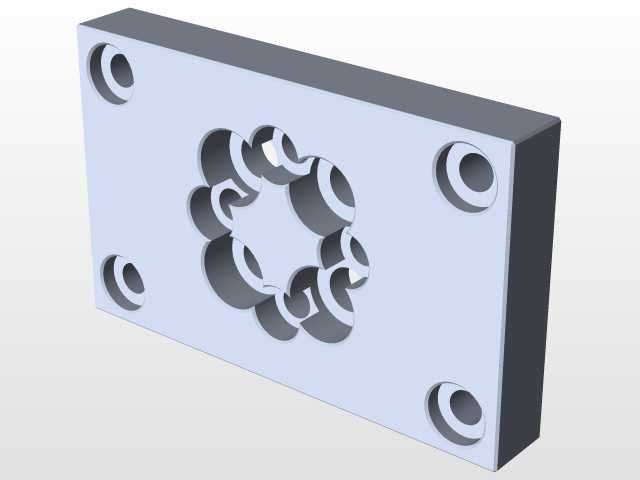

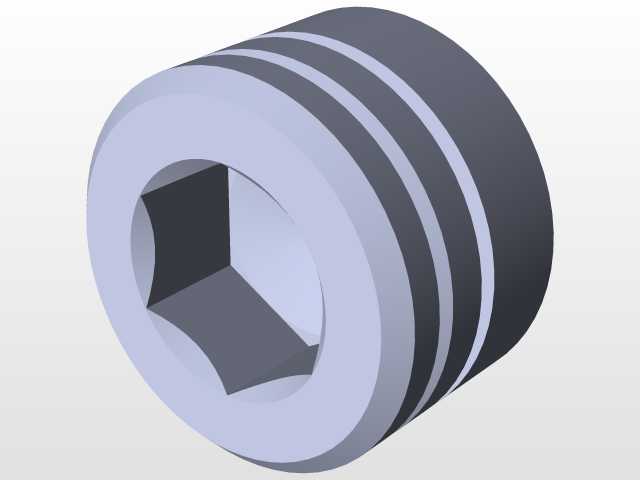

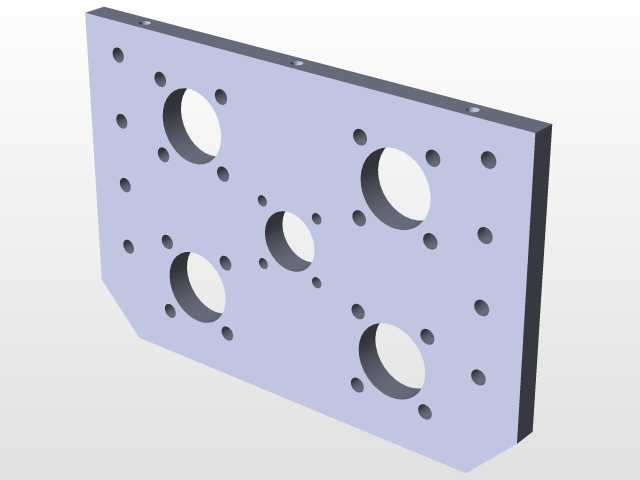

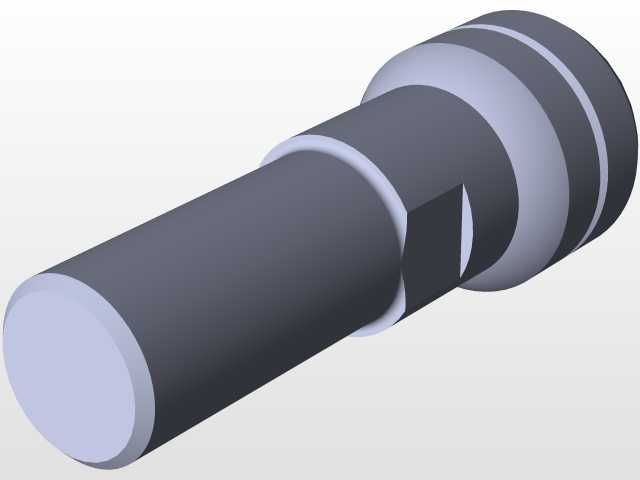

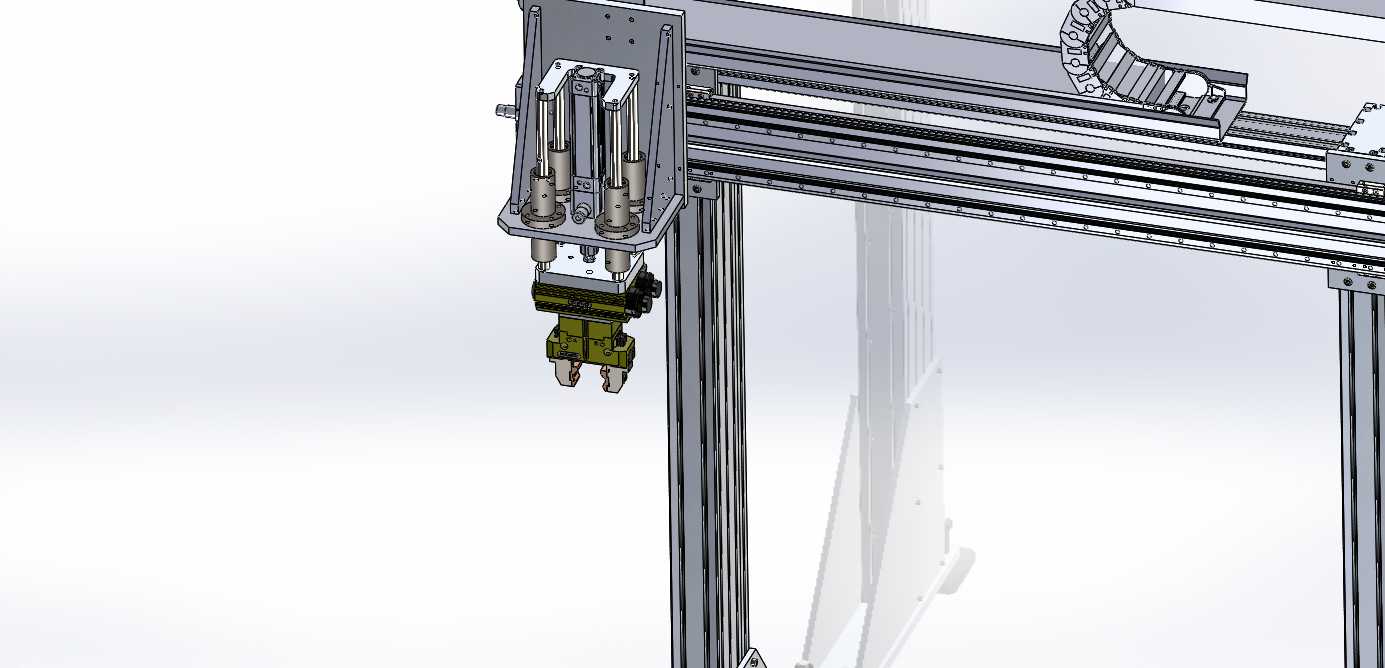

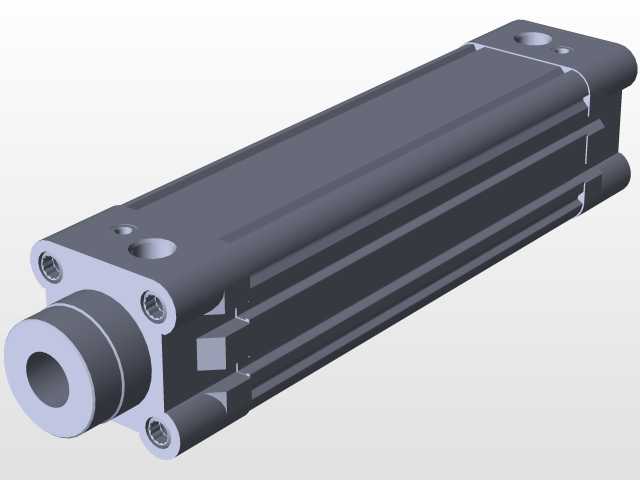

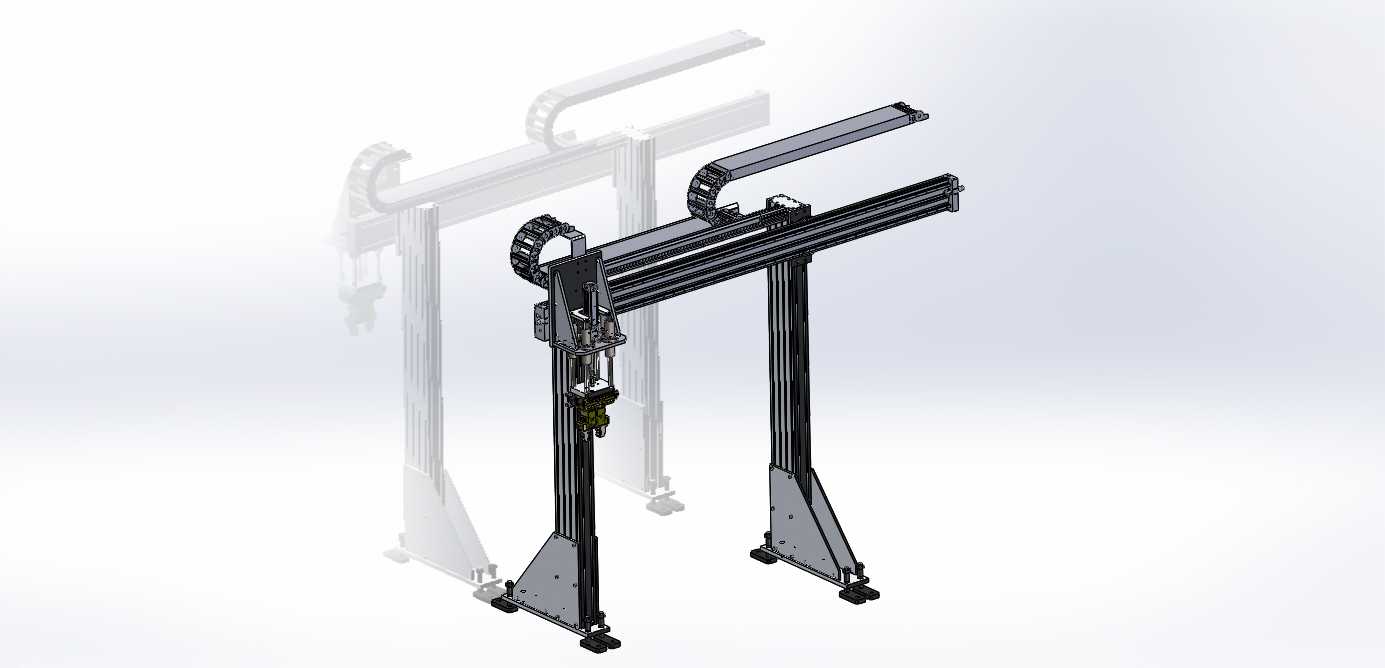

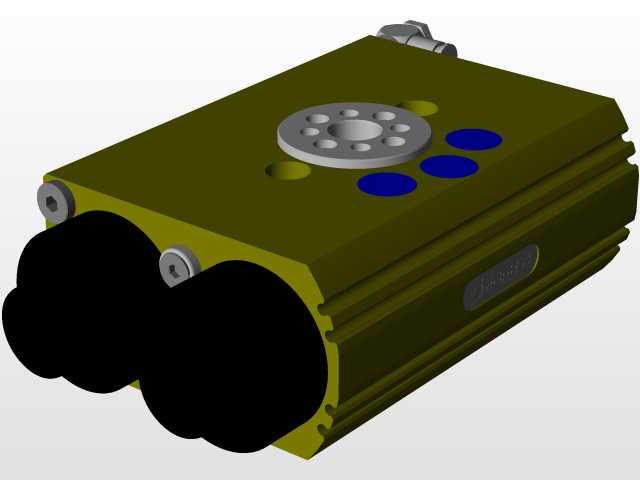

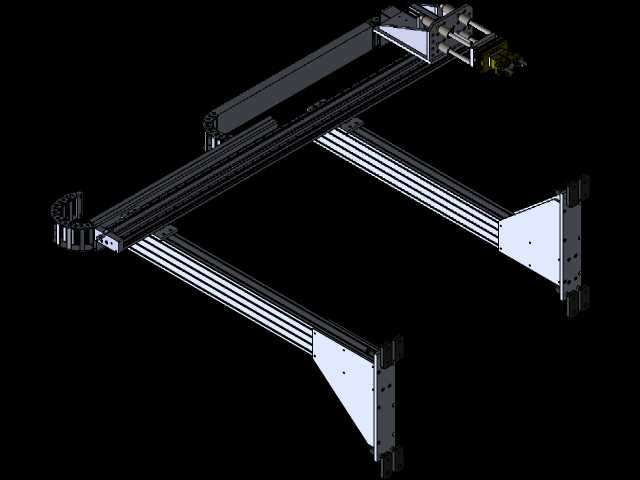

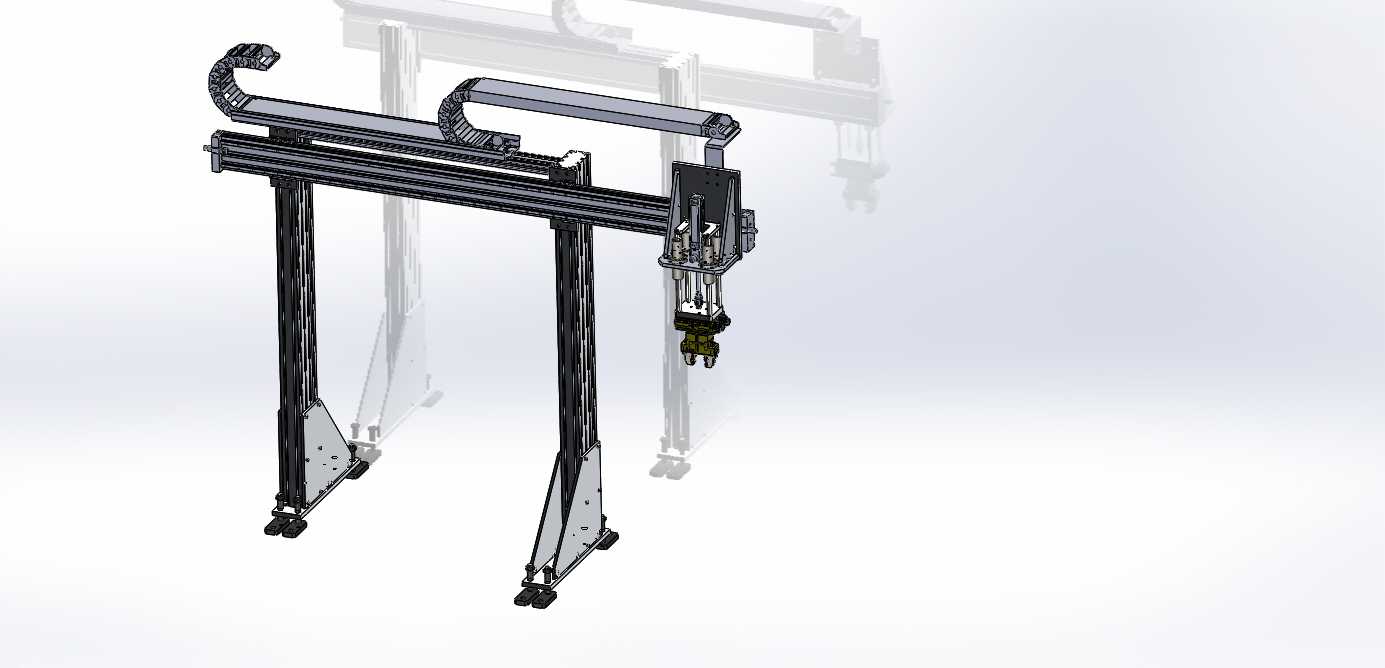

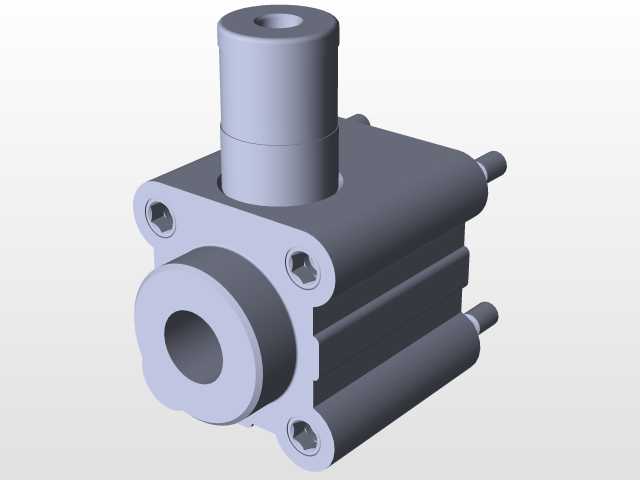

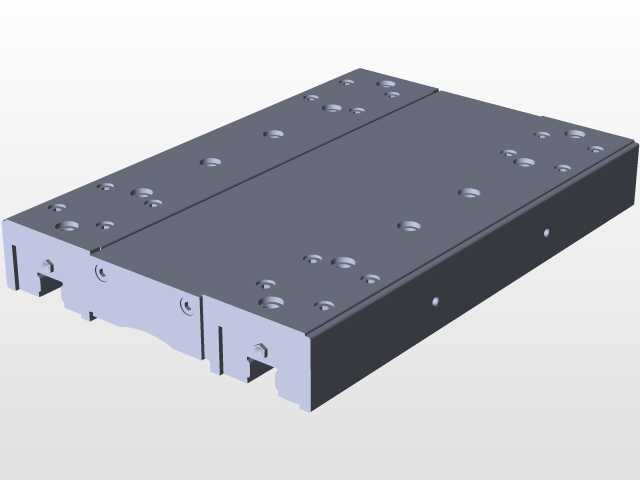

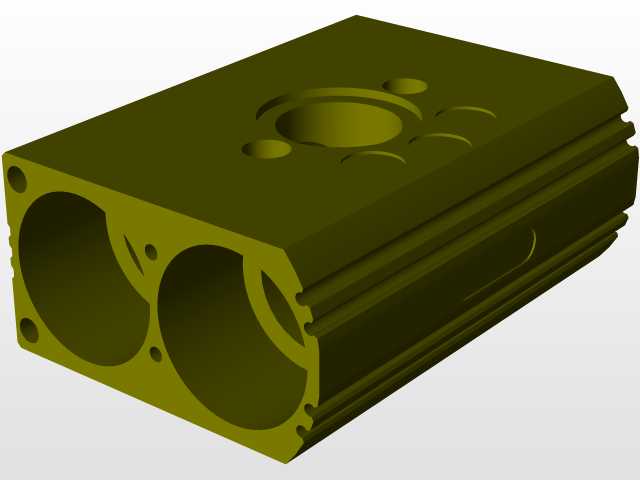

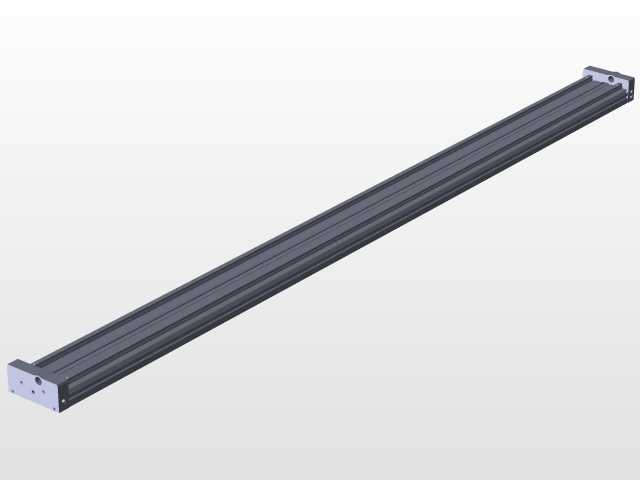

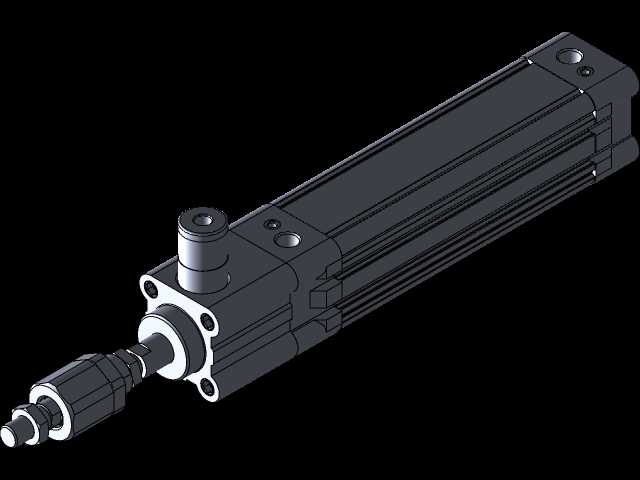

　　从结构组成来看，整套机构依托线性导轨搭建的水平移栽梁作为承载基础，取放执行端通过滑动座挂载在导轨上，水平方向的移位可搭配无杆气缸或者同步带模组实现，根据现场工位间距调整行程即可，不需要额外做复杂的轨迹编程。执行端采用双导杆气缸作为升降动力源，双导杆的结构自带抗扭转特性，不需要额外加装导向轴就能保证升降过程的垂直度，避免夹爪取料时出现偏斜卡料的问题，导杆的选型根据抓取工件的重量匹配，常规1kg以内的小件选用16mm缸径的导杆气缸就能满足负载要求，升降行程根据取料位与放料位的高度差设置，常见的50-100mm行程就能覆盖多数桌面级产线的需求。

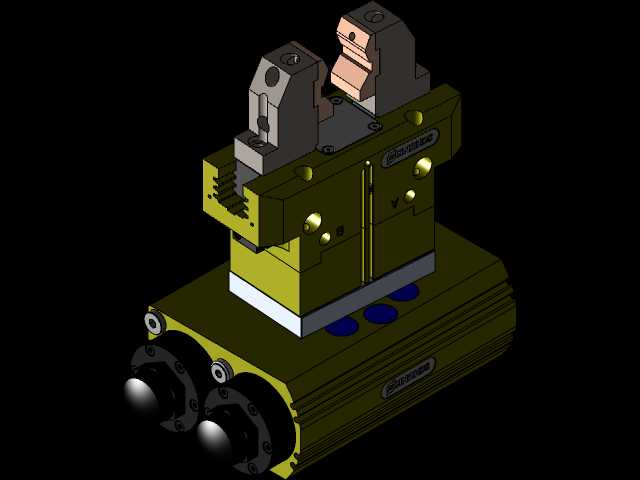

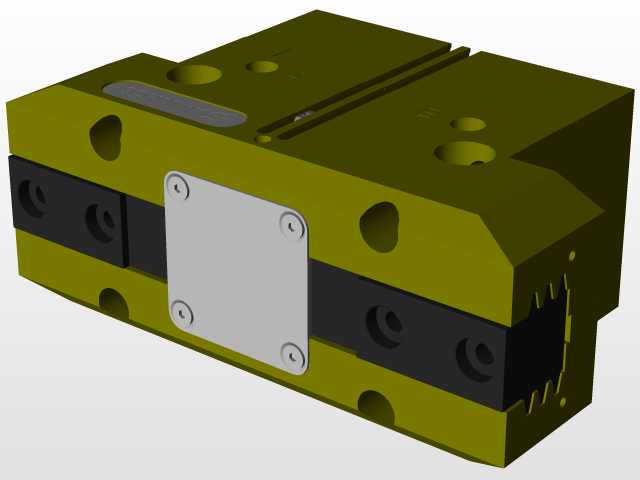

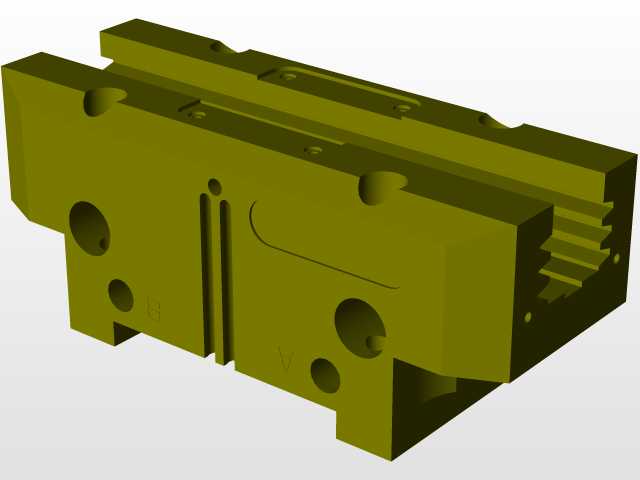

　　末端执行件采用平行气动夹爪，夹爪的指块可以根据工件外形做定制加工，比如针对圆柱类工件开V型槽，针对方形工件做贴合的仿形面，针对薄壁件加贴优力胶垫防止夹伤工件表面。整套机构的动作逻辑非常清晰，初始状态下升降气缸处于缩回位，水平滑座移动到取料工位上方后，升降气缸伸出带动夹爪下行到取料高度，夹爪闭合夹紧工件，随后升降气缸缩回带动工件抬升，水平滑座移动到放料工位上方，升降气缸再次下行到放料高度，夹爪张开工件落到放料位，最后升降气缸缩回、滑座复位回到取料位等待下一个循环，整套动作循环节拍可以控制在2-3秒，完全满足中小批量产线的节拍要求。

　　设计过程中需要重点关注几个安装边界的参数，首先是水平导轨的安装基准面平面度要求，全程要控制在0.1mm/m以内，避免滑座移动过程中出现卡滞、磨损加快的问题；其次是取放工位的定位精度，因为气动机构的重复定位精度一般在±0.1mm左右，所以工位上的工件定位治具需要做足够的导向倒角，补偿机构的定位误差，避免出现夹爪撞坏工件或者治具的情况。另外气路布置上，水平移动段的气管要搭配拖链做防护，避免气管反复弯折出现破损漏气，电磁阀组尽量就近安装在滑座附近，缩短气路长度提升动作响应速度，同时每个气缸的进出气端都要加装节流阀，方便现场调试时调整气缸动作速度，避免速度过快导致工件被甩落、或者冲击力过大撞坏机构。

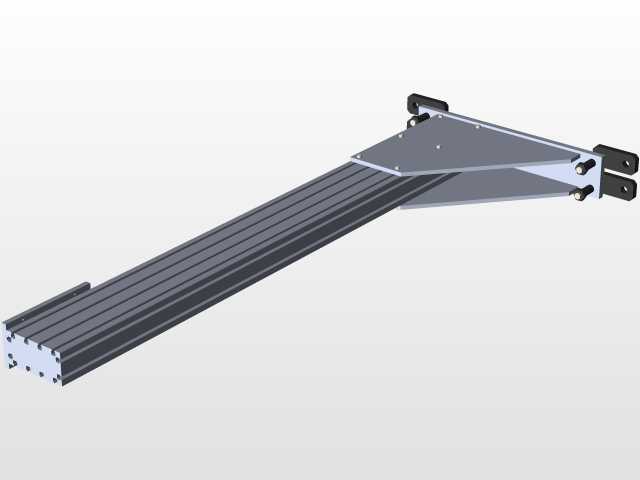

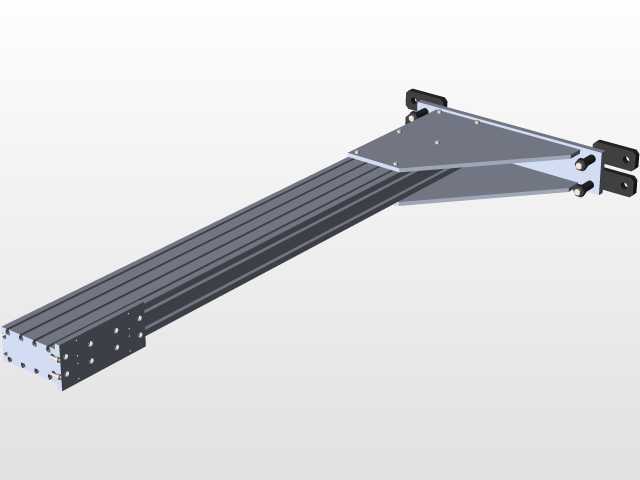

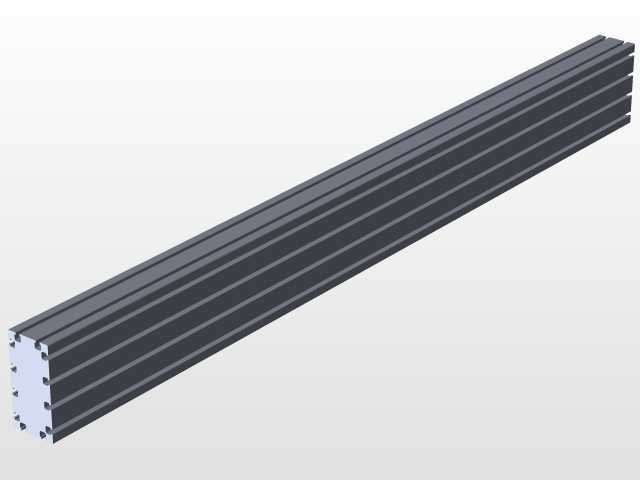

　　从安装尺寸来看，整套机构的横向宽度根据移栽行程确定，常规500mm行程的版本整体宽度在700mm左右，纵向深度因为采用双导杆气缸加平行夹爪的紧凑结构，整体深度控制在150mm以内，安装时只需要在水平梁两端做支撑固定，不需要额外搭建庞大的机架，直接可以挂载在现有产线的型材架上，适配现有产线的改造需求，不需要对原有产线做大规模的结构调整。另外整套机构的负载冗余设计留了1.5倍的余量，正常工况下长期运行的故障率很低，日常维护只需要定期给导杆、导轨加润滑脂，检查夹爪的磨损情况即可，不需要复杂的维护操作，对于工厂的设备维护人员来说门槛很低。

　　在实际应用中，这套机构还可以根据需求做拓展，比如在夹爪上加装真空吸盘组件，就能适配片状、薄壁类工件的取放，或者在升降端增加旋转气缸，就能实现取料后工件的角度调整，适配需要换向的装配工位。相比多轴机器人的方案，这套纯气动的取放机构成本只有工业机器人的十分之一左右，同时调试难度低，普通的机修人员经过简单培训就能完成调试与维护，非常适合预算有限、工位动作固定的自动化改造场景，在中小制造企业的产线升级中应用非常广泛。
