重型防尘保水加压气动重塞结构设计

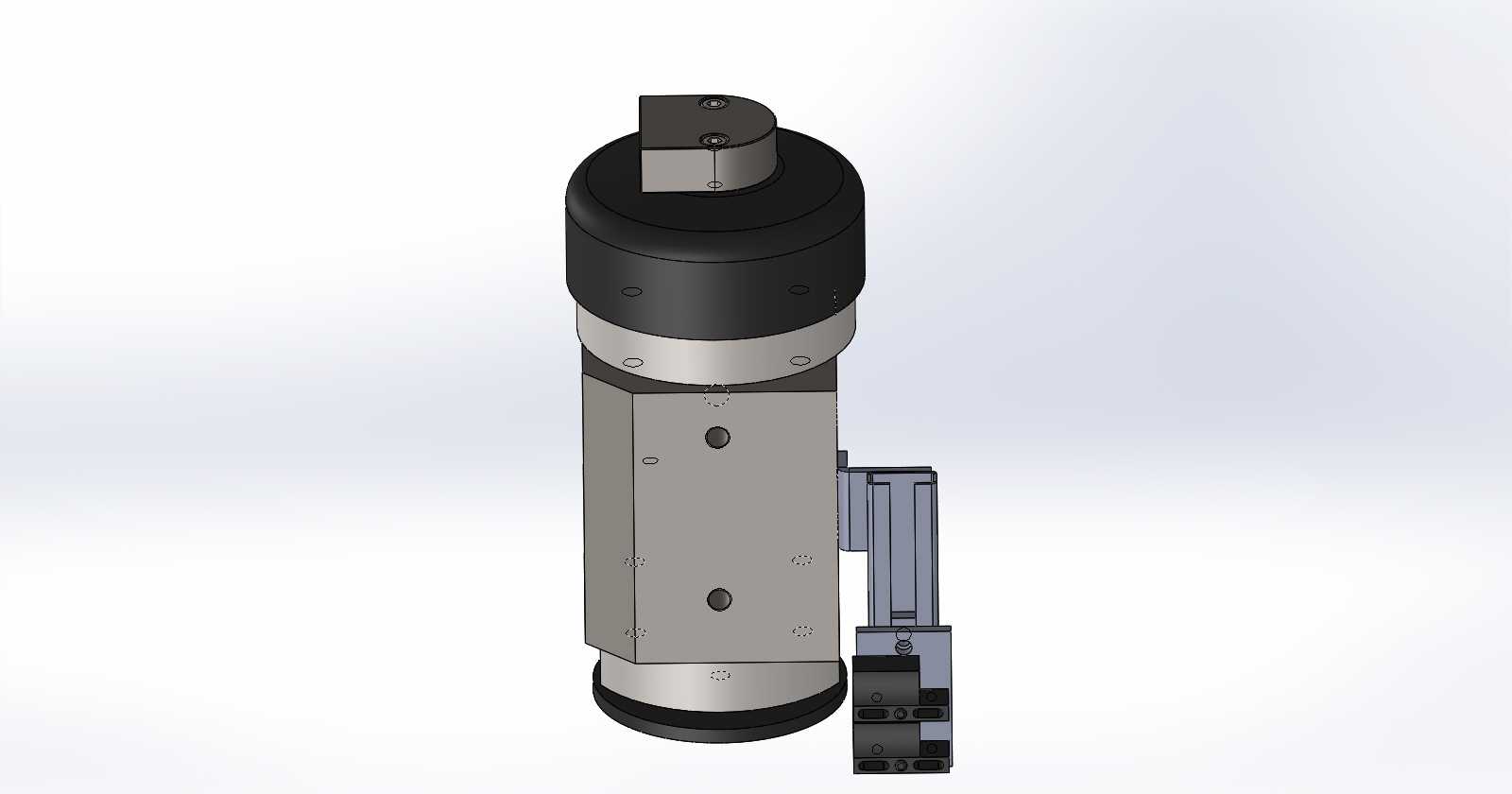

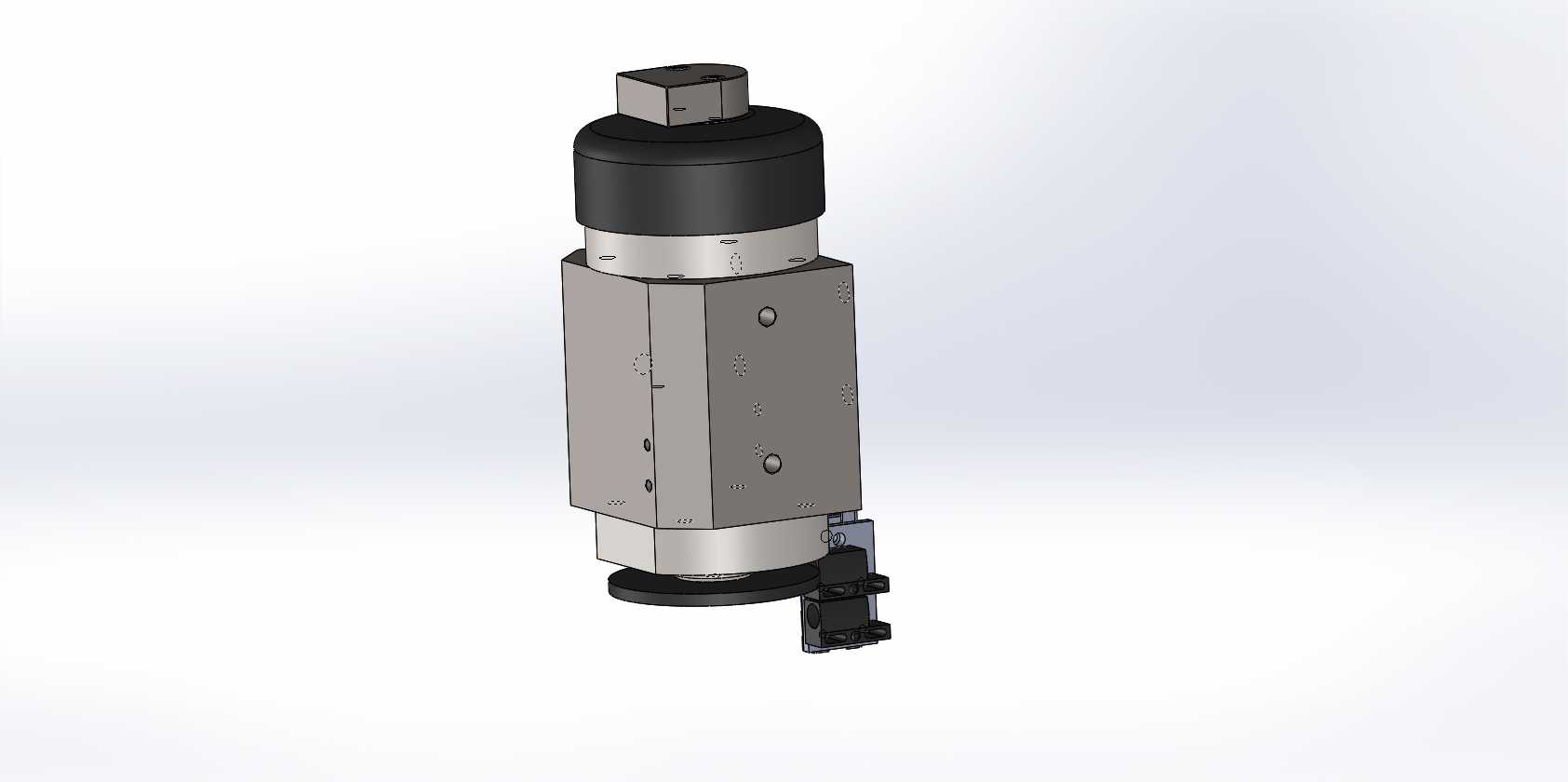

　　在木工封边、石材加工、建材压合这类存在粉尘飞溅、加工介质需要保水防护的生产场景里，常规气动塞类元件往往因为密封结构冗余不足、轴向施压稳定性差，用不了两三个月就会出现活塞杆卡滞、压力输出波动、密封件磨损失效的问题，这款重型气动重塞的设计，就是针对这类恶劣工况做的定向优化。从结构布局来看，主体采用三段式同轴堆叠设计，上部是直径最大的气动端盖腔体，做了加厚的硬质氧化处理，端盖和缸筒的连接面没有采用常规的外露螺丝锁紧，而是把紧固件藏在端盖内侧的环形槽里，外表面只留两个定位销孔，这样加工过程中飞溅的木屑、石粉就不会堆积在螺丝缝隙里，日常清理的时候直接用高压气吹就能把表面积灰吹干净，不会出现粉尘嵌进缝隙腐蚀连接面的问题。

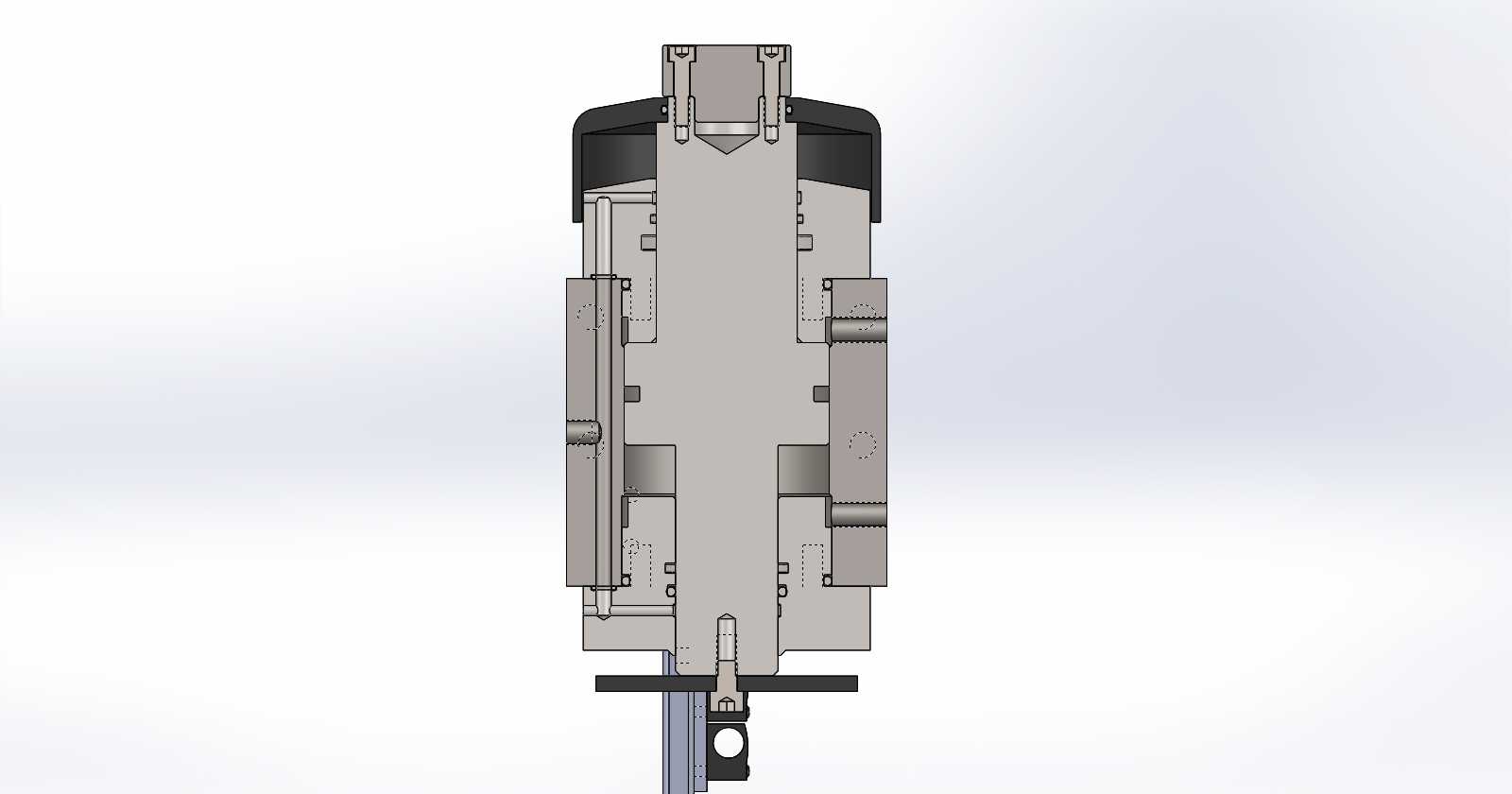

　　中部的缸筒主体是方形截面结构，和常规圆形气缸不同，方形的外壁可以直接贴装在设备的安装立板上，不需要额外做弧形适配座，安装的时候只要靠紧基准面锁上四个侧边的固定螺丝就能完成定位，安装基准面的平面度控制在0.02mm以内，能保证施压的时候活塞杆的轴向跳动不超过0.05mm，避免压合的时候出现偏载。下部的输出端做了双层密封结构，第一层是防尘毡圈，能把附着在活塞杆上的大颗粒粉尘挡在外面，第二层是带保水唇口的橡胶密封圈，不仅能防止缸内的压缩空气泄漏，还能阻挡加工过程中喷淋的冷却水渗入缸体内部，避免缸筒内壁出现锈蚀。侧面附带的阀组集成块是和主体缸体做的一体化设计，没有采用外接管路的布局，进气、排气的流道直接在缸体侧壁加工成型，

　　减少了外接接头的泄漏点，阀块上预留的两个气口可以直接对接设备的气动管路，不需要额外加装节流阀，缸体内部已经集成了排气节流结构，能让活塞杆的伸出和缩回速度保持平稳，不会出现冲击爬行的问题。从安装边界来看，主体缸体的方形截面边长控制在80mm，整体伸出后的总长度不超过220mm，上部端盖的直径是100mm，安装的时候只要在设备立板上开出对应的避让孔，预留出120mm见方的安装空间就能完成布置，不会和周边的送料、压合机构产生运动干涉。输出端的活塞杆直径是25mm，端部做了标准的连接螺孔，可以根据不同的加工需求换装压头、定位销或者封堵头，适配不同的压合、封堵、定位工序。实际工况应用中，这款气动重塞的输出压力可以稳定维持在0.5-0.

　　8MPa的供气区间，轴向最大输出推力能达到1200N，足够满足板材压合、工件定位、工艺孔封堵这类需要稳定持续压力的工序需求，而且因为整体结构做了加厚处理，在频繁往复动作的工况下，缸体不会因为持续受力出现形变，密封件的使用寿命比常规轻型气动塞提升三倍以上。设计过程中没有刻意追求轻量化，而是把结构刚性和防护等级放在第一位，所有的棱角位置都做了R3的圆角处理，避免安装和维护的时候划伤操作人员，外表面的硬质氧化层厚度达到20μm，不仅耐磨，还能在潮湿的加工环境里起到防锈作用。侧面的阀组位置做了下沉式的安装槽，阀件安装之后不会突出缸体表面，避免设备运行过程中被周边的工件或者工装磕碰损坏。在做三维建模的时候，所有的密封槽尺寸、安装孔位、配合公差都严格按照气动元件的行业标准设定，缸筒和端盖的配合采用H7/h6的间隙配合，既能保证组装的时候顺畅压入，又不会因为间隙过大出现漏气问题，活塞杆和导向套的配合采用H8/f7的间隙配合，导向套采用铜基镶嵌石墨的材质，不需要额外加注润滑油就能长期保持顺畅的滑动，适配无油润滑的供气工况，不会因为润滑油滴落污染加工工件。
