配SK轴承与莱登弗罗斯特垫圈的纺机主轴结构

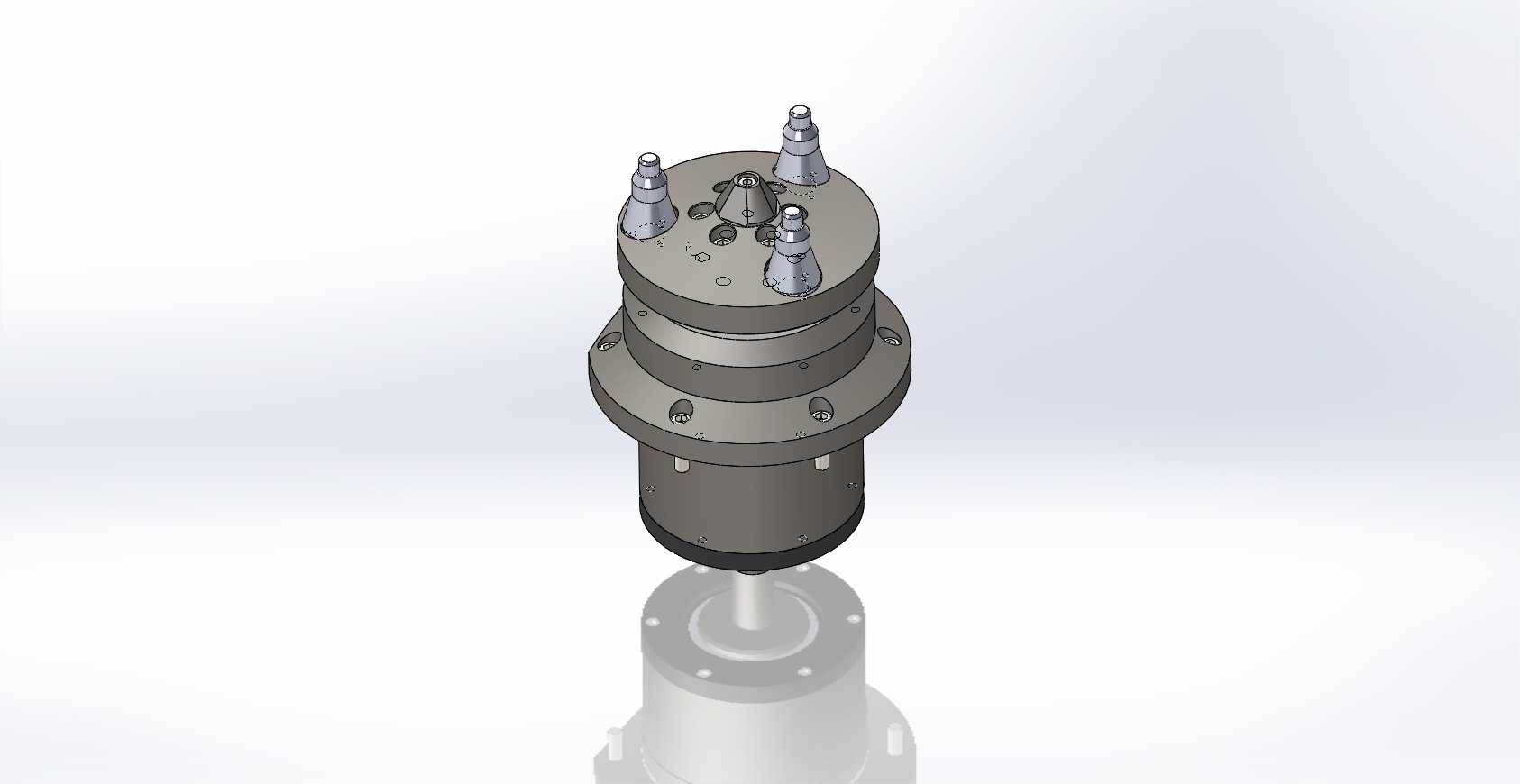

　　在纺织加工设备的高速运转单元中，主轴作为核心回转执行部件，其结构合理性直接决定纱线卷绕、锭子传动环节的运行稳定性与成品一致性，这套主轴结构针对高速纺丝工况的载荷特性做了定向适配，可直接适配现有主流纺机的安装位，无需额外改动机架连接结构。从实际工况适配来看，纺织车间长期存在飞花、温湿度波动的环境特点，这套主轴的外部壳体做了全封闭的阶梯式结构设计，上下端的密封配合面预留了0.02mm的压紧余量，既可以避免飞花侵入内部轴承滚道，也能防止车间内的加湿水雾接触配合面造成锈蚀。整套结构的核心回转部分选用了SK719-18-ACD/P4A-DB-B配对角接触轴承，背对背的配对方式可以同时承受径向载荷与双向轴向载荷，

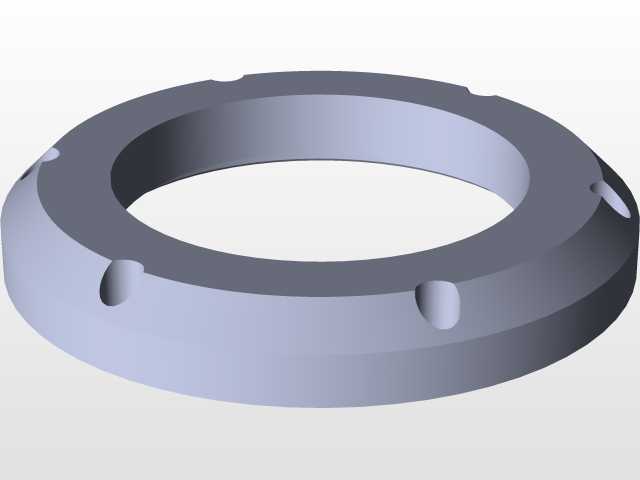

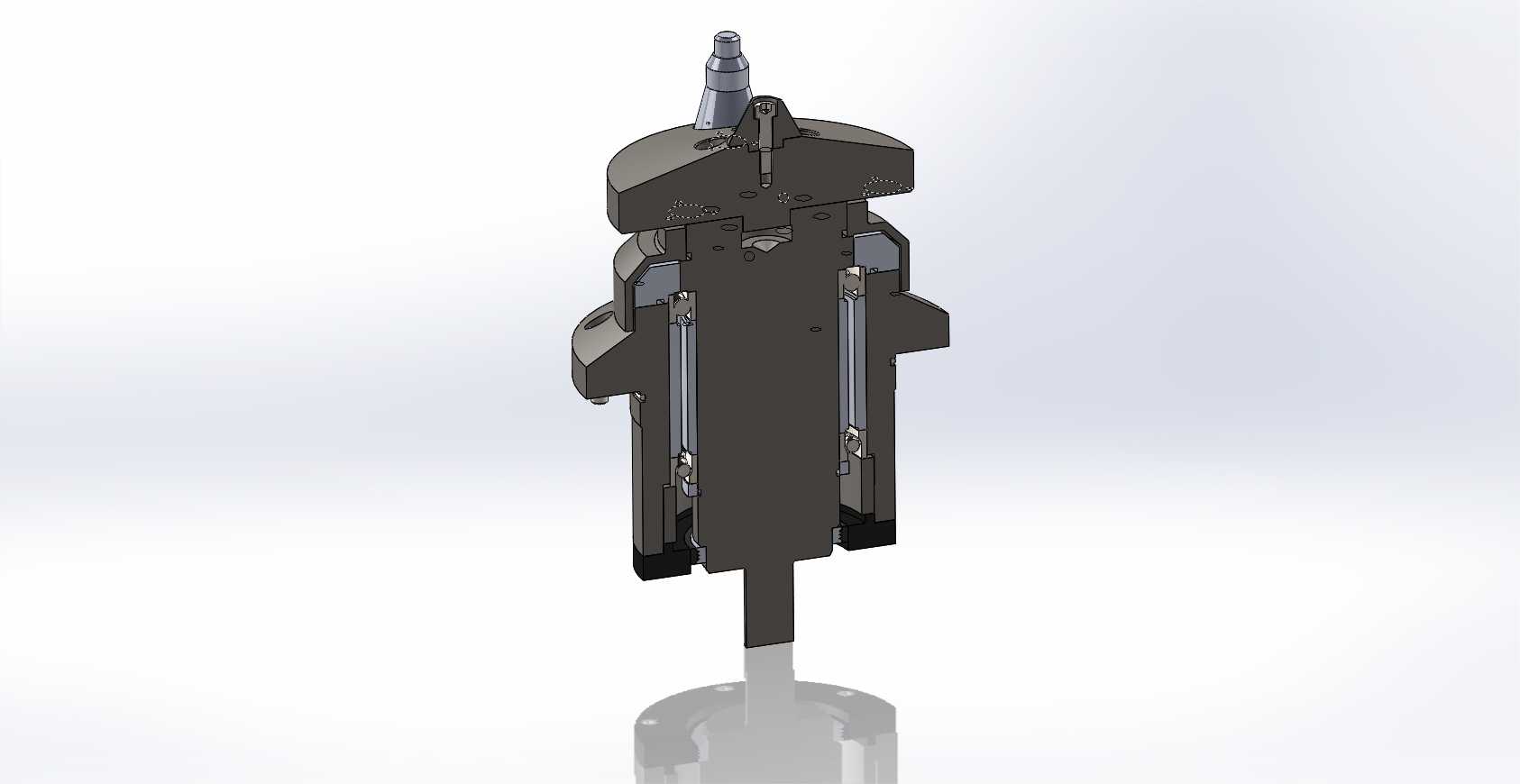

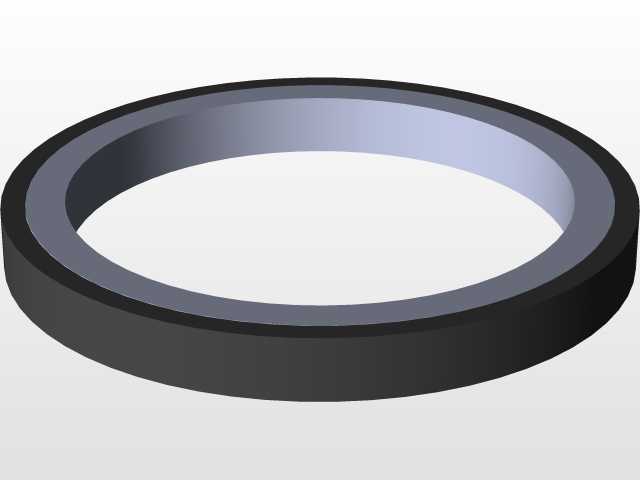

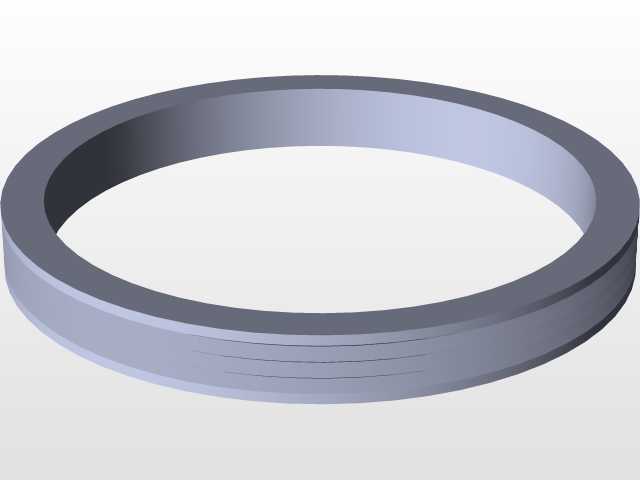

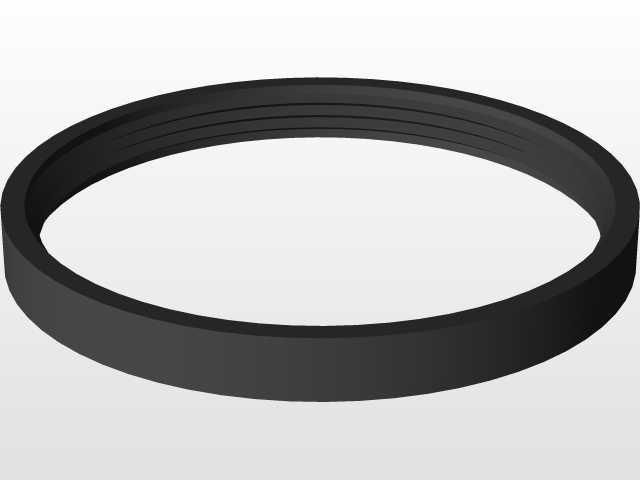

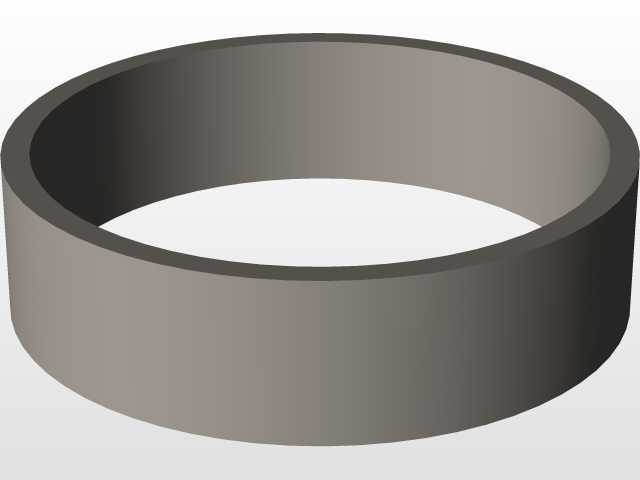

　　适配纺机高速运转时锭带传动带来的径向跳动力，以及纱线卷绕张力波动带来的轴向窜动，P4级的精度等级可以将主轴前端工作端的径向跳动控制在0.003mm以内，满足高速纺丝时的纱线张力均匀性要求。轴承安装位的轴肩尺寸严格匹配轴承内圈的定位高度，避免轴肩过高接触轴承保持架造成运转卡滞，同时轴肩处做了1×45°的导向倒角，方便轴承热装时的对位，减少装配过程中对轴承内圈配合面的划伤。在轴承的预紧端，配套设置了莱登弗罗斯特垫圈，这类垫圈具备稳定的弹性变形特性，在主轴高速运转产生热伸长时，垫圈可以通过微量的弹性形变补偿轴系的热胀量，始终保持轴承的预紧力处于合理区间，避免预紧力过大造成轴承温升过快抱死，也不会因为预紧力不足导致回转间隙增大引发振动。

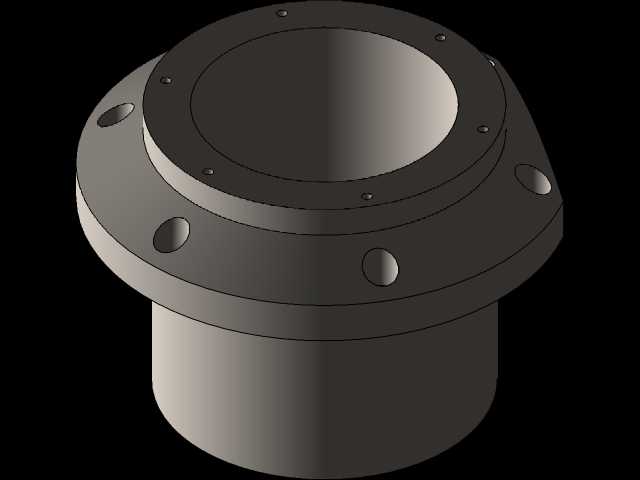

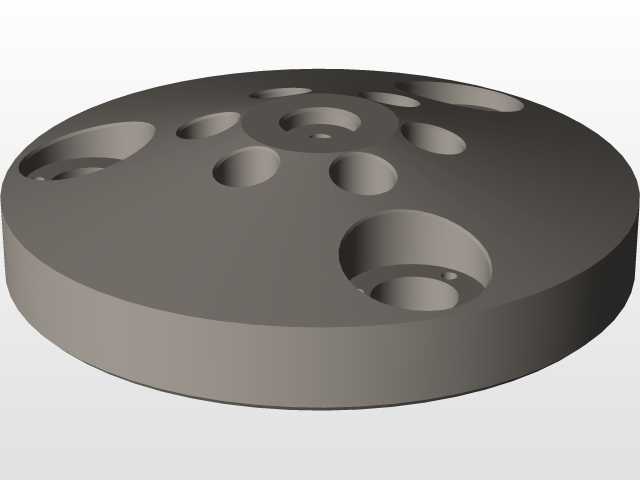

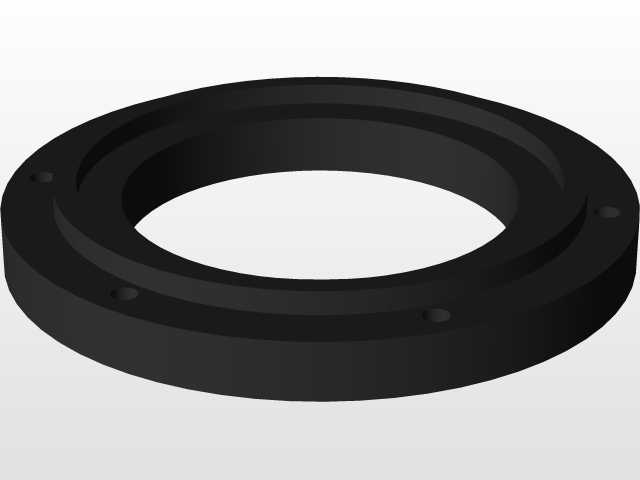

　　整套主轴的安装法兰设置在壳体中部位置，法兰端面上均布了6个M6的螺栓安装孔，安装孔的分布圆直径为120mm，法兰端面与壳体轴线的垂直度公差控制在0.01mm以内，安装时可以通过法兰端面与设备安装板的贴合实现快速定位，不需要额外做同轴度找正，降低现场装配的调试难度。主轴下端的动力输入轴径设计为12mm，轴端做了扁位结构，可以直接配套现有纺机的锭带轮或者联轴器，动力传递过程中不会出现周向打滑的问题；上端的工作端接口为标准锥面结构，锥度为1:10，可以直接适配常规的纺丝夹头或者卷绕头，更换不同规格的工作部件时不需要额外加工转接件。从内部润滑结构来看，轴承腔预留了微量的润滑脂存储空间，壳体上设置了两个对称的注油孔，

　　日常维护时不需要完全拆解主轴，直接通过注油孔补充高温润滑脂即可，注油孔配套了密封钢珠，避免运转过程中润滑脂甩出或者杂质侵入。整套结构的轴向总长度为215mm，壳体最大外径为68mm，安装时需要预留的径向空间不小于80mm，轴向安装空间不小于230mm，可直接替换同规格的老旧纺机主轴，不需要改动周边的张紧轮、导纱杆等配套部件的位置。在结构设计阶段，针对高速运转的动平衡特性，所有回转类零件都做了对称结构设计，轴类零件的材质选用40Cr调质处理，表面硬度达到HRC28-32，既保证芯部的韧性可以承受冲击载荷，也保证配合面的耐磨性满足长期运转要求；壳体部分选用铝合金材质做硬质阳极氧化处理，在保证结构强度的同时降低整体重量，减少设备运转时的整体惯量，降低驱动端的动力损耗。实际测试中，这套主轴在12000rpm的额定转速下连续运转8小时，轴承外圈的温升不超过25K，前端工作端的轴向窜动量不超过0.005mm，完全满足细纱、络筒等纺织工序的高速运转要求，不会因为轴系振动造成纱线断头、卷绕成型不良等问题。
