金属直齿圆柱传动齿轮结构设计展示

项目分类:齿轮 发布时间:2022-01-21 ID:513645
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示
  • 金属直齿圆柱传动齿轮结构设计展示

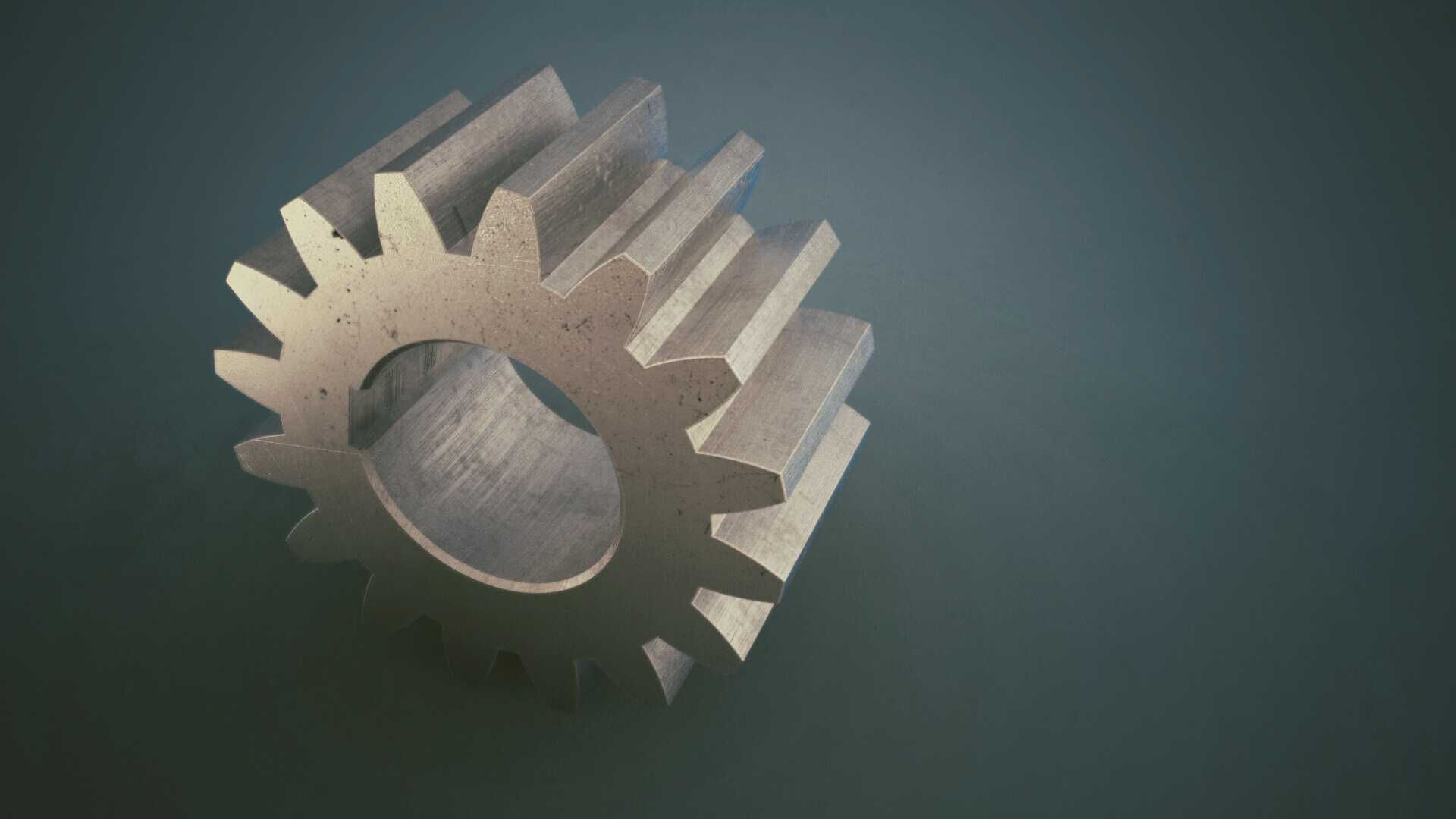

  这款直齿圆柱齿轮作为动力传动系统里的核心基础零件,在各类需要定比传动的机械设备中都有广泛应用,小到小型输送线的动力传递工位,大到中型机床的主轴进给传动链路,甚至部分农用机械、轻工设备的减速单元里,都能见到同结构齿轮的身影。它的核心作用是在平行轴之间传递旋转扭矩,通过轮齿的精准啮合,将输入端的转速与扭矩按照固定传动比输出到执行端,保证传动过程中转速稳定、扭矩传递无明显滞后,不会出现打滑丢转的问题,相比带传动、链传动,它的传动精度更高,瞬时传动比波动极小,适合对传动同步性有要求的工位。

  从结构设计层面来看,这款齿轮采用了等模数等压力角的标准直齿设计,齿廓为渐开线形式,这种齿形的优势在于加工工艺成熟,不管是滚齿、插齿还是后续的剃齿精加工,都能通过通用齿轮加工设备完成,不需要定制特殊刀具,量产时的加工成本可控,而且装配时对轴向安装偏差的容忍度更高,不需要像斜齿轮那样额外抵消轴向力,支撑轴承的选型也更简单,只用承受径向载荷即可。齿轮中心设置的通孔为安装轴孔,孔壁的公差带按照过渡配合设计,装配时可以通过键连接实现周向固定,避免齿轮在轴上发生相对转动,传递大扭矩时也不会出现滚键的问题。齿轮的齿宽经过匹配计算,既保证了足够的齿面接触面积,让单位面积承受的压应力在材料许用范围内,避免长期满载运行出现齿面点蚀、胶合的失效问题,又不会因为齿宽过大导致载荷沿齿向分布不均,造成轮齿局部偏磨。

  在实际安装适配过程中,这款齿轮的安装边界需要重点关注几个尺寸:首先是齿顶圆直径,它决定了齿轮啮合时的径向安装空间,相邻传动件的壳体内壁不能和齿顶发生干涉,要预留至少0.5倍模数的安全间隙;其次是安装轴孔的直径与键槽尺寸,必须和匹配的传动轴、平键尺寸公差对应,装配前要清理孔壁和轴面的毛刺,避免硬敲装配导致内应力集中;另外齿轮的端面跳动公差需要控制在合理范围内,不然高速运转时会出现周期性的啮合冲击,不仅会产生明显的传动噪音,还会加速轴承的磨损。从材料应用角度,这类齿轮如果用于中等载荷、无强冲击的工况,采用45号钢调质处理即可满足强度要求,齿面硬度可以达到HB220-250,综合力学性能均衡;如果用于重载、有冲击载荷的工况,比如矿山设备、重型输送线的传动位,则可以采用20CrMnTi渗碳淬火处理,齿面硬度能达到HRC58-62,表层耐磨芯部韧性足,能承受较大的冲击载荷不会断齿。

  在日常运维的适配性上,这种标准直齿齿轮的互换性很强,同模数同齿数同安装尺寸的备件可以直接替换,不需要对传动箱体做额外改造,设备维护时的备件采购成本更低。设计建模过程中,轮齿的渐开线生成需要严格按照基圆直径参数绘制,齿根的过渡圆角不能过小,不然会在齿根位置产生较大的应力集中,长期交变载荷作用下容易出现齿根断裂的问题,通常齿根圆角半径取0.38倍模数是比较合理的取值,既能保证齿根强度,又不会和配对齿轮的齿顶发生干涉。另外齿轮两端面都做了倒角处理,不仅装配时更容易导入安装位置,也能去除加工后的锐边,避免装配运维时划伤操作人员,同时去除齿端的毛刺后,也能减少啮合初始阶段的异常磨损,让齿轮副的跑合周期更短,快速进入稳定运行状态。
