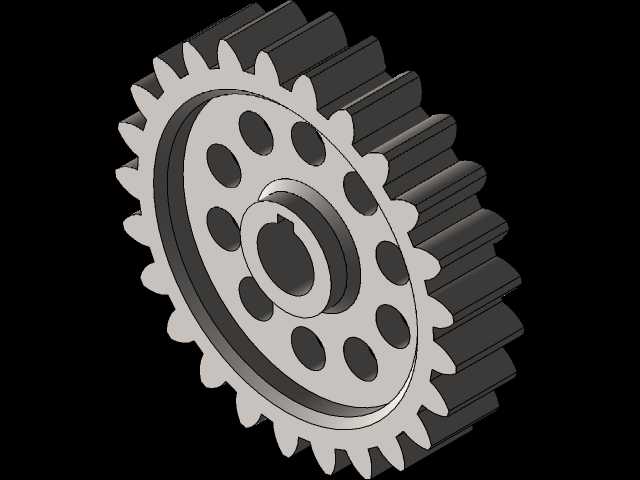

这款直齿圆柱齿轮的设计,最初是针对中小载荷闭式传动箱的动力传递需求做的方案,在常规农机传动系统、小型输送设备的动力分配单元、轻工机械的进给传动链路里都能适配,核心作用是在平行轴之间传递恒定转速比的旋转扭矩,保证传动过程中速比稳定,不会出现瞬时传动比波动带来的传动冲击。从结构细节来看,轮齿部分采用标准渐开线齿形设计,齿向为直齿,加工时可以直接用滚齿工艺一次成型,不需要额外的螺旋角导程调整,加工成本相比斜齿轮更低,装配时也不需要额外抵消轴向力的轴承配置,能简化配套轴系的支撑结构设计。齿轮中心采用花键孔连接结构,相比普通平键连接,花键的多齿均匀承载特性可以传递更大的扭矩,同时对中性更好,在频繁正反转的传动场景下,
不会出现平键连接常见的键槽侧壁压溃、轴与轮毂周向窜动的问题,装配时也能沿着轴向调整安装位置,适配不同的轴系布局空间。轮辐部分均匀布置了圆形减重孔,这些孔的位置是经过受力校核确定的,沿着轮毂和轮缘之间的应力均匀分布区排布,既不会大幅削弱轮辐的结构强度,又能有效降低齿轮自身的转动惯量,在设备启停、变速过程中,能减少齿轮自身惯性带来的冲击载荷,降低驱动端的动力损耗,同时减重孔也能作为传动箱内部润滑油的流动通道,让齿轮啮合过程中带起的润滑油可以通过这些孔均匀甩到箱体内其他轴承、啮合副位置,提升整个传动系统的润滑效果。从安装边界来看,齿轮的轴向厚度是按照配套传动箱的腔体宽度预留的,安装时轮毂端面和轴肩的贴合面要保证平面度不低于0.02mm,
避免齿轮安装后出现偏摆,导致轮齿啮合时出现单侧受力过度磨损的问题;齿顶圆和传动箱内壁的间隙预留了不小于5mm的安全距离,避免齿轮高速旋转时和箱体发生刮碰,同时也预留了足够的润滑油流动空间。设计过程中首先确定的是传动比匹配要求,根据配套传动系统的输入输出转速差,确定了对应的齿数,之后根据传递的额定扭矩计算齿厚、模数参数,保证轮齿的弯曲疲劳强度和接触疲劳强度能满足满载荷运行的寿命要求,在轮辐结构设计阶段,最初的方案是实心轮辐,但是核算转动惯量后发现,实心结构的启停惯性过大,会导致配套电机的启动电流超出额定范围,因此才调整为带均匀减重孔的轮辐结构,同时对减重孔的边缘做了圆角过渡处理,避免应力集中导致轮辐在交变载荷下出现裂纹。
中心花键的参数是和配套轴的外花键做的匹配设计,采用小径定心方式,定心精度更高,能保证齿轮旋转时的径向跳动控制在允许范围内,减少啮合过程中的噪音和振动。在实际应用场景中,这类齿轮常被用在转速不超过1500rpm的中小功率传动链路里,比如小型包装设备的主传动箱、农用机具的动力传输单元、自动化输送线的驱动端减速单元,相比斜齿轮,它的安装调试更简单,维护更换成本更低,对于没有轴向空间布置推力轴承的紧凑传动箱来说,直齿结构不需要承受轴向力的特性,能大幅简化轴系的支撑结构设计,缩小整个传动单元的体积。需要注意的是,这类直齿轮在安装时要保证啮合侧隙在合理范围内,侧隙过小会导致轮齿啮合时卡滞、润滑脂无法进入啮合面,加剧齿面磨损,侧隙过大则会导致正反转切换时出现冲击,影响传动精度,因此装配时要通过压铅丝的方式测量侧隙,调整到对应模数推荐的侧隙范围。另外齿轮的齿面加工粗糙度要达到Ra1.6以下,减少啮合过程中的摩擦损耗,降低运行噪音,轮毂和轴的配合面要保证足够的配合精度,避免长期运行后出现轮毂和轴的相对转动,磨损配合面。
