双缸斯特林动力装置结构设计方案

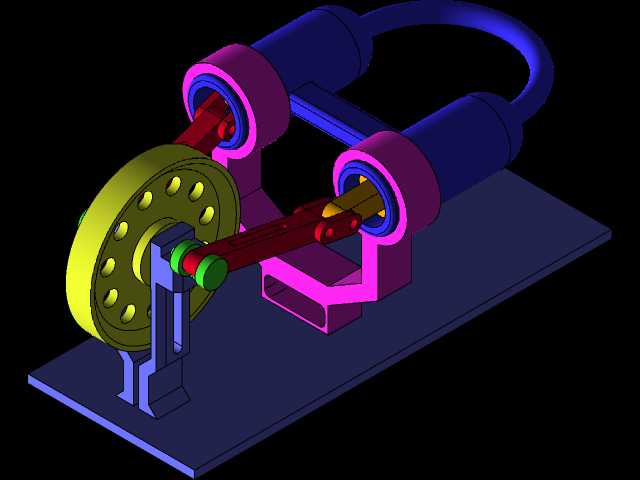

　　这套双缸斯特林动力结构，常被用于教学演示场景中的外燃机原理展示，也可作为小型低温差发电装置的核心动力单元，适配低品位热源回收、科普教具制作等实际工况。从结构布局来看，整套装置采用对称双缸错位排布，两个动力缸体通过共用的曲柄飞轮组件实现动力输出，缸体与传动支架采用一体化安装基座设计，安装时仅需将基座底面贴合固定在安装平面，预留出飞轮侧的转动空间即可完成部署，基座上预留的四个沉头安装孔可适配M4规格的紧固件，整体安装边界控制在长180mm、宽100mm、高110mm的范围内，不会占用过多安装空间。设计过程中优先考虑了传动链路的同轴度控制，两个动力缸的活塞连杆分别连接到曲柄轴的两个错位曲柄销上，相位角设置为90度，

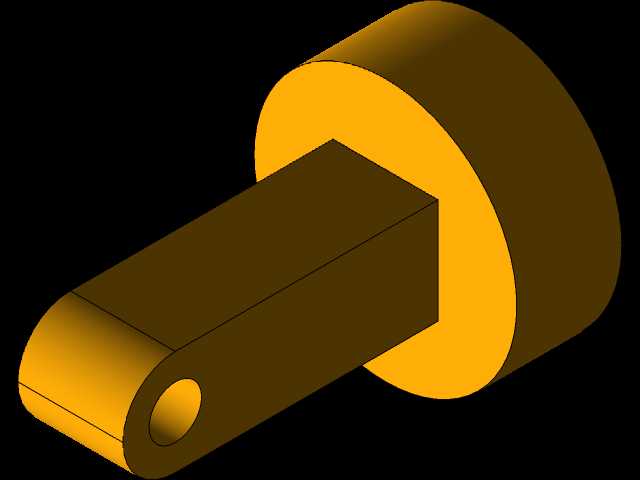

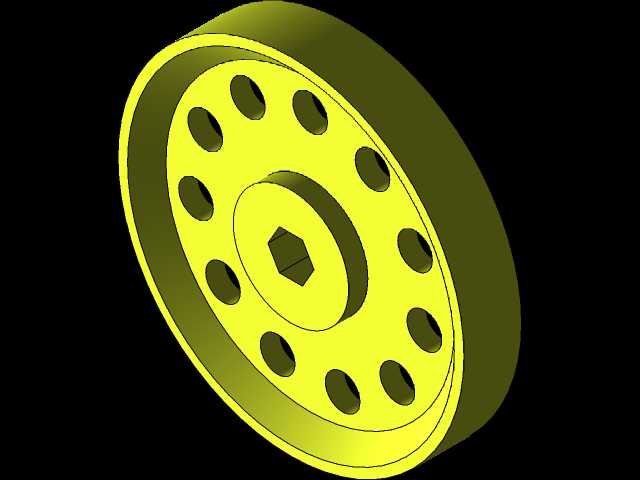

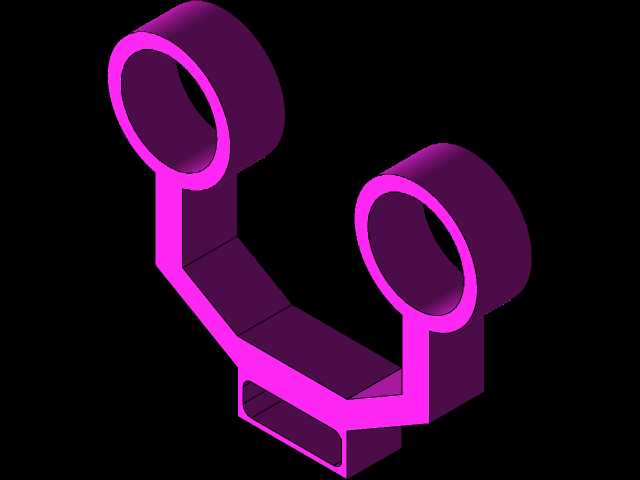

　　能够有效避免单缸斯特林结构常见的死点问题，保证飞轮转动过程中动力输出的连续性，飞轮采用带镂空减重孔的轮式结构，既可以通过自身转动惯量储存动能平滑转速波动，也能通过镂空结构降低整体自重，减少启动阶段需要克服的静摩擦力。活塞与缸体的配合间隙控制在0.02mm到0.03mm之间，既保证活塞往复运动过程中的气密性，减少工质泄漏带来的效率损失，也避免间隙过小导致运动卡滞，适配常温到120摄氏度的工作温差场景，不需要额外添加润滑脂即可长时间顺畅运行。传动支架部分采用弯折式钣金结构设计，既承担缸体的固定支撑作用，也作为曲柄轴的轴承安装座，轴承座位置与缸体轴线的位置度公差控制在0.05mm以内，避免连杆运动过程中出现别劲、偏磨的问题。

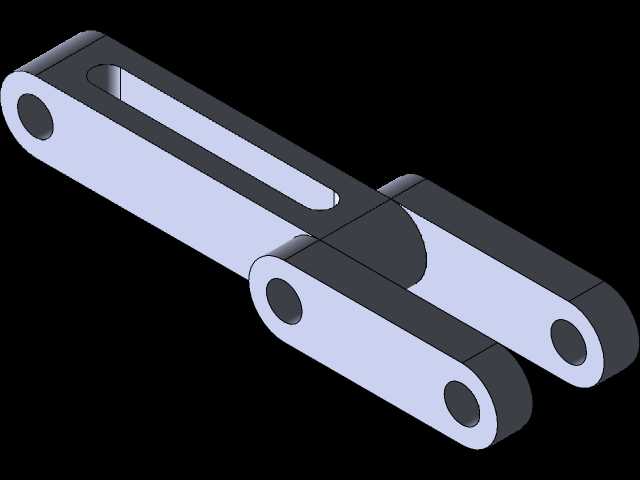

　　整套结构的动力传递路径清晰，热源作用于缸体热端时，缸内工质受热膨胀推动活塞外移，通过连杆带动曲柄轴转动，同时另一侧缸体处于冷端散热位置，工质收缩拉动活塞回位，两个缸体交替做功，持续带动飞轮旋转输出扭矩，可直接连接小型发电机、微型减速箱等负载，适配小功率供电、动态演示等实际需求。在结构细节处理上，连杆与活塞、曲柄销的连接位置均采用铰接结构，铰接处的销轴采用间隙配合，可自动补偿加工过程中产生的微小位置误差，降低零件加工精度要求，也方便后期拆装维护。缸体端部的密封结构采用台阶式限位设计，不需要额外的密封件即可实现可靠密封，减少易损件数量，提升整套装置的运行稳定性。飞轮的安装位置设置在曲柄轴的外伸端，可根据实际使用需求更换不同直径、不同重量的飞轮，调整整套装置的转速波动范围与启动扭矩阈值，适配不同热源功率的使用场景。基座的底面设计有防滑定位槽，当不需要刚性固定时，也可直接放置在平整台面运行，不会因为飞轮转动产生的振动出现移位问题。
