SolidWorks创建的多组件注塑模具结构

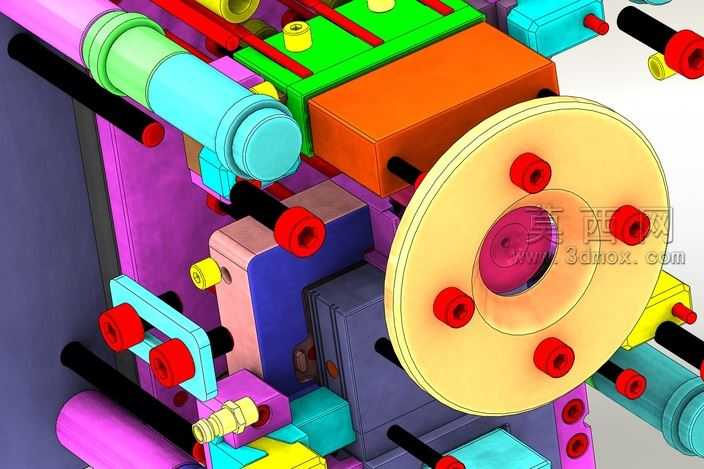

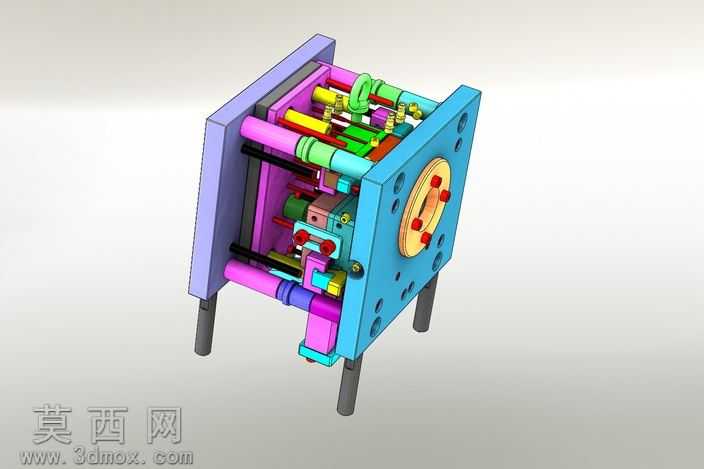

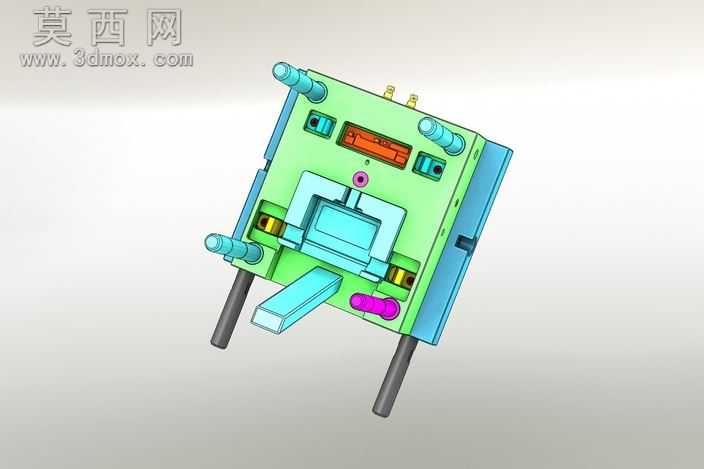

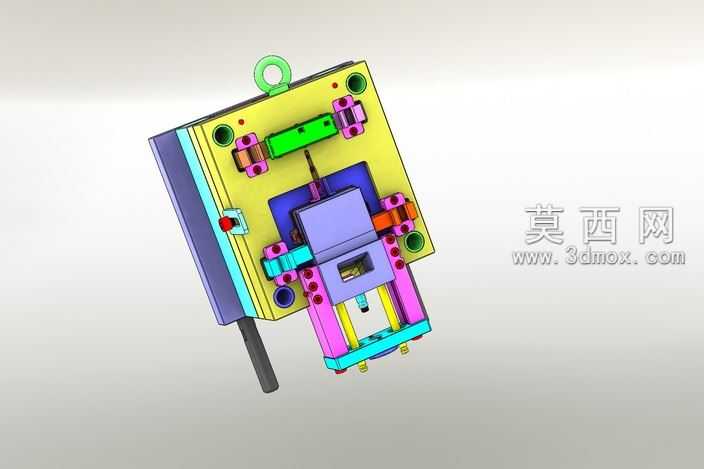

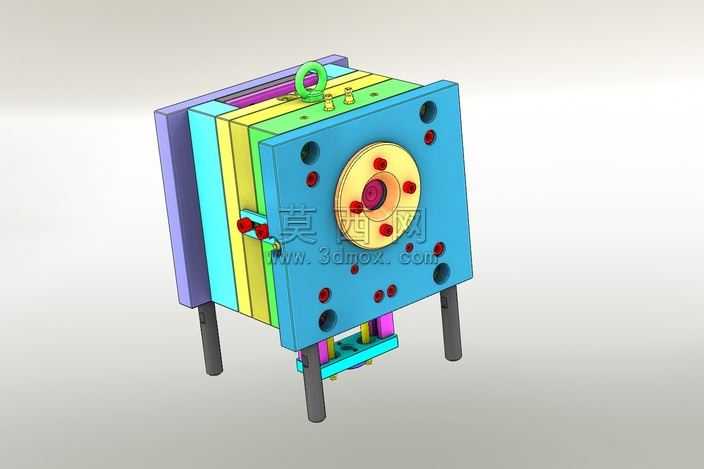

该注塑模具采用三维参数化建模方式完成整体搭建，建模过程中严格遵循注塑模具的设计规范与装配逻辑，对每一个零部件的尺寸公差、装配间隙都做了精准的参数化约束，确保各组件在开合模动作中不会出现干涉问题。模型整体采用多色彩区分不同功能模块的设计方式，将定模部分、动模部分、导向组件、顶出组件、流道结构、冷却回路相关零件分别赋予差异化的材质色彩，能够直观清晰地展现模具的内部构造与各部件的功能分区，无需拆解装配体即可快速识别不同结构的作用与位置。在结构设计层面，模型完整还原了注塑模具的核心工作结构：包含用于成型产品型腔的模仁组件，保障动定模合模精度的导柱导套导向结构，用于注塑完成后将产品从模仁上脱出的顶出杆、顶针板组件，还有用于连接注塑机喷嘴的浇口套、分流道等浇注系统结构，同时也预留了冷却水路的安装接口位置，完全符合实际注塑生产的模具结构逻辑。建模过程中对每个零件都做了独立的特征建模，从基础的草图绘制、拉伸凸台、切除特征，到孔位、倒角、螺纹等细节特征都完整还原，装配时采用同轴、重合、距离等标准配合约束，完全模拟真实模具的装配关系，可直接用于模具结构的教学演示、方案评审或者结构优化参考。材质设置上，针对不同功能的零件匹配了对应的材质属性，模仁部分采用模具钢材质表现金属质感，导向零件、紧固件采用不同的金属色彩区分，密封类、缓冲类零件采用非金属材质表现，整体渲染效果层次分明，结构辨识度高，能够清晰展现注塑模具从外部到内部的完整构造逻辑，也能直观演示开合模过程中各组件的运动配合关系，帮助学习者快速理解注塑模具的工作原理与结构组成。
