木质三轴数控铣削加工设备结构设计

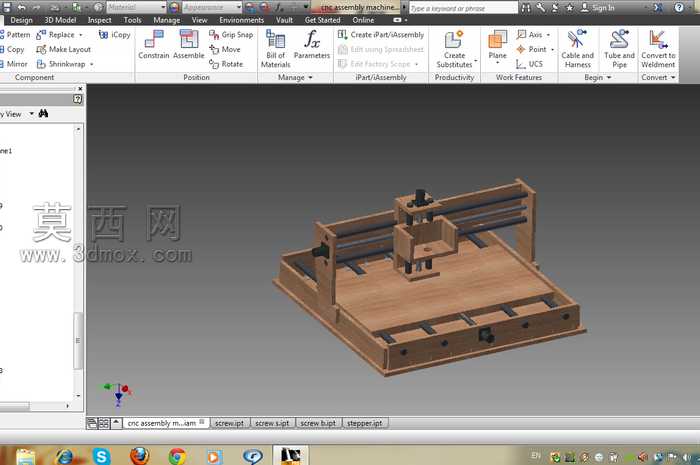

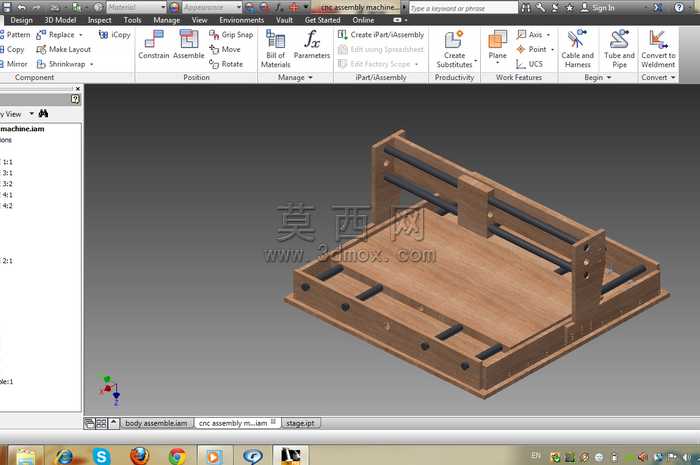

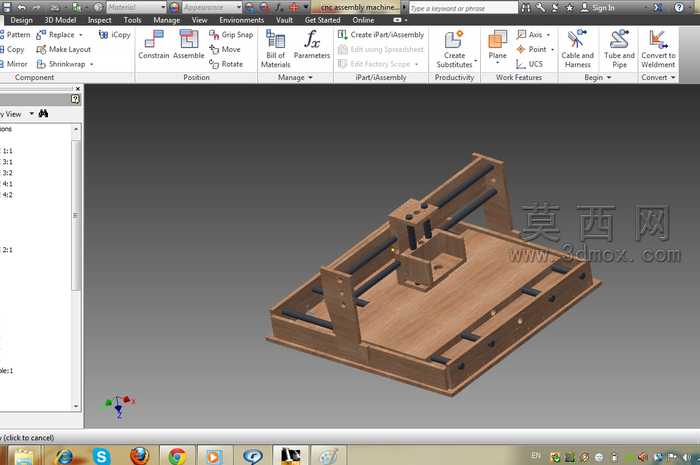

本作品为木质结构三轴数控铣削设备的三维建模成果，整体采用实木材质作为床身主体框架，在三维建模过程中，首先完成了设备整体布局的参数化规划，明确X、Y、Z三个进给轴的运动行程与安装位置，床身部分采用多层实木板材拼接的结构设计，建模时精准还原了板材拼接的榫卯定位结构、床身表面的T型槽安装位以及底部的支撑调平结构，确保木质床身的结构稳定性与加工安装的适配性。传动部分的建模还原了直线导轨、滑动模组以及驱动安装座的细节结构，X轴横向导轨安装于床身两侧的纵向支撑梁上，Y轴纵向滑台搭载于X轴滑块之上，Z轴垂直进给模组固定于Y轴滑台的龙门支架处，每个轴的限位结构、安装孔位、传动连接部位都按照实际装配逻辑完成了建模，各运动部件之间的配合间隙、装配关系都经过了干涉检查，确保模型符合实际机械运动的逻辑。主轴安装部分的建模还原了主轴夹具、固定座以及走线槽的细节，整体设备的所有木质构件都赋予了真实的木纹材质，金属传动部件赋予了对应的金属质感材质，在渲染环节调整了场景光照角度，清晰展现出木质床身的纹理细节与金属部件的质感差异，同时还原了设备各部分的结构层次。设计思路上采用木质材料作为床身主体，既降低了设备的整体重量，也兼顾了小型数控铣削设备的加工刚性需求，适合小型工件的雕刻、铣削加工作业，建模过程中对每个零部件的尺寸都进行了标准化设定，确保各部件可以实现拆分装配，能够直接用于后续的加工生产指导或者结构优化参考，整体模型完整还原了小型木质三轴数控铣床的全部结构细节，从床身基础框架到运动传动部件再到主轴工作端，都实现了1:1的结构还原，没有遗漏关键的装配与结构细节。
